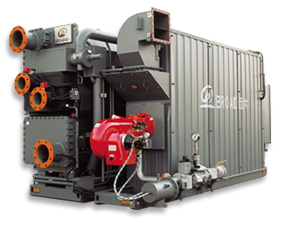

Чиллер с непосредственным обогревом, вытяжной, для горячей воды.
Назначение: охлаждение/отопление/горячая вода
Источник теплоты: 90~120°С горячая вода,
≥400°С выхлоп,
природный газ, бытовой газ, солярка.
Холодопроизводительность: 174~23260 кВт
Технические характеристики
Модель |
BZHE |
15* |
20 |
25* |
30 |
40* |
50 |
65* |
75 |
Холодопроизводительность |
кВт |
174 |
233 |
291 |
349 |
465 |
582 |
756 |
872 |
Теплопроизводительность |
кВт |
135 |
179 |
224 |
269 |
358 |
449 |
583 |
672 |
Охлажденная вода 7°C/12°C повышенный расход (A) |
Расход воды |
м3/ч |
30 |
40 |
50 |
60 |
80 |
100 |
130 |
150 |
Перепад давления |
кПа |
6 |
6 |
10 |
10 |
10 |
20 |
20 |
25 |
Охлажденная вода 7°C/14°C пониженный расход (B) |
Расход воды |
м3/ч |
21,4 |
28,6 |
35,7 |
42,9 |
57,1 |
71,4 |
92,9 |
107 |
Перепад давления |
кПа |
3 |
3 |
5 |
5 |
5 |
10 |
10 |
13 |
Охлаждающая вода 37°C/30°C пониженный расход (А) |
Расход воды |
м3/ч |
40 |
53,4 |
66,6 |
80 |
107 |
133 |
174 |
200 |
Перепад давления |
кПа |
36 |
36 |
74 |
74 |
74 |
74 |
45 |
60 |
Охлаждающая вода 37,5°C/32°C повышенный расход (В) |
Расход воды |
м3/ч |
50,9 |
67,9 |
84,8 |
102 |
137 |
171 |
222 |
257 |
Перепад давления |
кПа |
54 |
54 |
108 |
108 |
108 |
108 |
69 |
87 |
Вода для отопления |
Расход воды |
м3/ч |
14,5 |
19,3 |
24,1 |
28,9 |
38,5 |
48,3 |
62,6 |
72,3 |
Перепад давления |
кПа |
40 |
40 |
50 |
50 |
50 |
50 |
50 |
70 |
Горячая вода |
Расход воды |
м3/ч |
7,2 |
9,6 |
12,1 |
14,4 |
19,3 |
24,1 |
31,3 |
36,1 |
Перепад давления |
кПа |
60 |
60 |
70 |
70 |
70 |
70 |
70 |
80 |
Макс. потребление топлива |
Дизтопливо (охлаждение) |
кг/ч |
10,6 |
14,2 |
17,7 |
21,3 |
28,4 |
35,6 |
46,3 |
53,5 |
Газ (охлаждение) |
104ккал/ч |
11,1 |
14,8 |
18,4 |
22,1 |
29,6 |
37 |
48,2 |
55,6 |
Дизтопливо (отопление) |
кг/ч |
12 |
16 |
20,1 |
24 |
32 |
40,1 |
52,1 |
60,1 |
Газ (отопление) |
104ккал/ч |
12,5 |
16,6 |
20,9 |
25 |
33,3 |
41,7 |
54,2 |
62,5 |
|
Расход выхлопа на охлождения |
кг/ч |
333 |
444 |
556 |
667 |
889 |
1111 |
1444 |
1667 |
Макс. расход выхлопа на нагревание |
кг/ч |
386 |
514 |
644 |
771 |
1028 |
1289 |
1673 |
1930 |
Максимальный расход подачи воды при нагревании |
кг/ч |
4,5 |
6 |
7,4 |
8,9 |
11,9 |
14,9 |
19,3 |
22,3 |
Номинальный расход подачи топлива при охлаждении |
104ккал/ч |
5,5 |
7,3 |
9,1 |
10,9 |
14,7 |
18,3 |
23,9 |
27,7 |
Номинальный расход подачи топлива при нагревании |
104ккал/ч |
8,8 |
11,7 |
14,6 |
17,5 |
23,3 |
29,2 |
37,9 |
43,7 |
|
Мощность насосов |
кВт |
1,6 |
1,6 |
2,7 |
2,7 |
3,2 |
3,8 |
5,4 |
5,4 |
Масса при эксплуатации |
т |
4,6 |
5,6 |
6,5 |
7,7 |
9,3 |
10,5 |
11,9 |
13,1 |
Примечание:
* - промежуточные типоразмеры, изготавливаются по спец заказу
Технические характеристики (продолжение)
Модель |
BZHE |
85* |
100 |
125 |
150 |
175* |
200 |
250 |
300 |
Холодопроизводительность |
кВт |
989 |
1163 |
1454 |
1745 |
2035 |
2326 |
2908 |
3489 |
Теплопроизводительность |
кВт |
762 |
897 |
1121 |
1349 |
1570 |
1791 |
2245 |
2687 |
Охлажденная вода 7°C/12°C повышенный расход (A) |
Расход воды |
м3/ч |
170 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
Перепад давления |
кПа |
25 |
25 |
46 |
46 |
46 |
46 |
77 |
77 |
Охлажденная вода 7°C/14°C пониженный расход (B) |
Расход воды |
м3/ч |
121 |
143 |
179 |
214 |
250 |
286 |
357 |
429 |
Перепад давления |
кПа |
13 |
13 |
26 |
26 |
26 |
26 |
42 |
42 |
Охлаждающая вода 37°C/30°C пониженный расход (А) |
Расход воды |
м3/ч |
221 |
255 |
289 |
340 |
424 |
509 |
595 |
801 |
Перепад давления |
кПа |
60 |
60 |
60 |
60 |
60 |
60 |
74 |
74 |
Охлаждающая вода 37,5°C/32°C повышенный расход (В) |
Расход воды |
м3/ч |
290 |
342 |
427 |
513 |
598 |
684 |
855 |
1020 |
Перепад давления |
кПа |
87 |
87 |
87 |
87 |
87 |
87 |
108 |
108 |
Вода для отопления |
Расход воды |
м3/ч |
81,9 |
96,4 |
121 |
145 |
169 |
193 |
241 |
289 |
Перепад давления |
кПа |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
Горячая вода |
Расход воды |
м3/ч |
40,9 |
48,2 |
60,3 |
72,5 |
84,4 |
96,3 |
121 |
144 |
Перепад давления |
кПа |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
Макс. потребление топлива |
Дизтопливо (охлаждение) |
кг/ч |
60,4 |
71,2 |
88,8 |
107 |
125 |
142 |
178 |
214 |
Газ (охлаждение) |
104ккал/ч |
62,8 |
74 |
92,3 |
111 |
130 |
148 |
185 |
222 |
Дизтопливо (отопление) |
кг/ч |
68,1 |
80,1 |
100 |
121 |
140 |
160 |
201 |
240 |
Газ (отопление) |
104ккал/ч |
70,8 |
83,4 |
104 |
125 |
146 |
166 |
209 |
250 |
|
Расход выхлопа на охлождения |
кг/ч |
1889 |
2222 |
2778 |
3333 |
3889 |
4444 |
5555 |
6666 |
Макс. расход выхлопа на нагревание |
кг/ч |
2187 |
2575 |
3219 |
3873 |
4508 |
5142 |
6445 |
7714 |
Максимальный расход подачи воды при нагревании |
кг/ч |
25,3 |
29,8 |
37,2 |
44,6 |
52,1 |
59,5 |
74,4 |
89,3 |
Номинальный расход подачи топлива при охлаждении |
104ккал/ч |
31,1 |
36,7 |
45,7 |
54,9 |
64,2 |
73,4 |
92 |
110 |
Номинальный расход подачи топлива при нагревании |
104ккал/ч |
49,6 |
58,3 |
73 |
87,8 |
102 |
117 |
146 |
175 |
|
Мощность насосов |
кВт |
6,8 |
6,8 |
9 |
10,4 |
12,9 |
14,8 |
15,3 |
17,8 |
Масса при эксплуатации |
т |
16 |
18,3 |
23,4 |
27,1 |
30,7 |
36,8 |
42,2 |
51 |
Примечание:
* - промежуточные типоразмеры, изготавливаются по спец заказу
Технические характеристики (продолжение)
Модель |
BZHE |
400 |
500 |
600 |
800 |
1000 |
1200* |
1600* |
2000* |
Холодопроизводительность |
кВт |
4652 |
5815 |
6978 |
9304 |
11630 |
13956 |
18608 |
23260 |
Теплопроизводительность |
кВт |
3582 |
4489 |
5385 |
7176 |
8967 |
10758 |
14351 |
17933 |
Охлажденная вода 7°C/12°C повышенный расход (A) |
Расход воды |
м3/ч |
800 |
1000 |
1200 |
1600 |
2000 |
2400 |
3200 |
4000 |
Перепад давления |
кПа |
77 |
38 |
46 |
46 |
90 |
46 |
46 |
90 |
Охлажденная вода 7°C/14°C пониженный расход (B) |
Расход воды |
м3/ч |
571 |
714 |
857 |
1143 |
1429 |
1714 |
2286 |
2857 |
Перепад давления |
кПа |
42 |
21 |
25 |
25 |
50 |
25 |
25 |
50 |
Охлаждающая вода 37°C/30°C пониженный расход (А) |
Расход воды |
м3/ч |
1069 |
1335 |
1602 |
2137 |
2670 |
3205 |
4274 |
5341 |
Перепад давления |
кПа |
74 |
84 |
84 |
84 |
104 |
84 |
84 |
104 |
Охлаждающая вода 37,5°C/32°C повышенный расход (В) |
Расход воды |
м3/ч |
1360 |
1639 |
2720 |
2737 |
3399 |
4079 |
5440 |
6798 |
Перепад давления |
кПа |
108 |
120 |
120 |
120 |
156 |
120 |
120 |
156 |
Вода для отопления |
Расход воды |
м3/ч |
385 |
483 |
579 |
771 |
964 |
1156 |
1543 |
1928 |
Перепад давления |
кПа |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
Горячая вода |
Расход воды |
м3/ч |
193 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
Перепад давления |
кПа |
80 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
Макс. потребление топлива |
Дизтопливо (охлаждение) |
кг/ч |
285 |
356 |
428 |
570 |
712 |
855 |
1141 |
1425 |
Газ (охлаждение) |
104ккал/ч |
297 |
370 |
445 |
593 |
741 |
889 |
1186 |
1482 |
Дизтопливо (отопление) |
кг/ч |
320 |
401 |
481 |
641 |
801 |
962 |
1283 |
1603 |
Газ (отопление) |
104ккал/ч |
333 |
417 |
501 |
667 |
834 |
1000 |
1334 |
1667 |
|
Расход выхлопа на охлождения |
кг/ч |
8888 |
11111 |
13333 |
17777 |
22221 |
26665 |
35554 |
44442 |
Макс. расход выхлопа на нагревание |
кг/ч |
10285 |
12889 |
15460 |
20603 |
25745 |
30887 |
41205 |
51490 |
Максимальный расход подачи воды при нагревании |
кг/ч |
119 |
149 |
179 |
238 |
298 |
357 |
476 |
595 |
Номинальный расход подачи топлива при охлаждении |
104ккал/ч |
147 |
184 |
221 |
295 |
368 |
442 |
589 |
736 |
Номинальный расход подачи топлива при нагревании |
104ккал/ч |
233 |
292 |
350 |
467 |
583 |
700 |
934 |
1167 |
|
Мощность насосов |
кВт |
23,8 |
31,4 |
35,4 |
47,4 |
62,6 |
71 |
94,8 |
125 |
Масса при эксплуатации |
т |
62,7 |
80,6 |
91,8 |
110 |
140 |
184 |
222 |
281 |
Примечание:
* - промежуточные типоразмеры, изготавливаются по спец заказу
|
