Описание
Современная универсальная концепция котла
Работа с пониженным уровнем шума и низкими выбросами вредных веществ
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики (Logano G225 SE с Logamatic и Logatop SE)
Типоразмер котла |
50 |
64 |
78 |
95 |
Количество секций, шт. |
4 |
5 |
6 |
7 |
Номинальная теплопроизводительность, кВт |
40–50 |
48–64 |
59–78 |
79–95 |
Тепловая мощность сжигания, кВт |
44,0–54,4 |
51,5–69,8 |
63,3–65,1 |
86,2–103,2 |

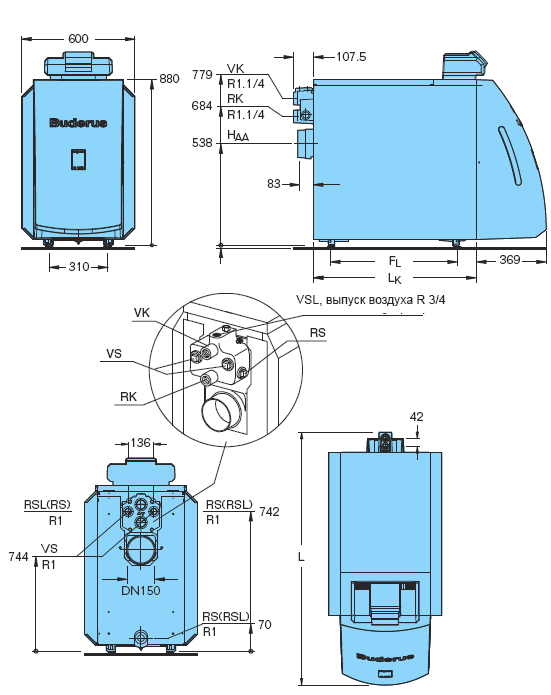

Длина |
- L, мм |
1102 |
1222 |
1342 |
1462 |
- Lk, мм |
626 |
746 |
866 |
986 |
Габариты |
- секция котла 1), мм |
ширина 460 / высота 820 / глубина 150 |
- блок котла, мм |
ширина 460 / высота 820 / длина LK |
Камера сгорания |
- длина, мм |
548 |
668 |
788 |
908 |
- ∅, мм |
337 |
337 |
337 |
337 |
Дверца горелки, глубина, мм |
95 |
Расстояние между опорами, FL, мм |
455 |
575 |
695 |
815 |
Вес нетто2), кг |
246 |
291 |
336 |
381 |
Объем воды, л |
61 |
73 |
85 |
97 |
Объем газа, л |
68,8 |
85,1 |
101,4 |
117,7 |
Температура дымовых газов 3), °C |
160–198 |
Весовой поток дымовых газов, кг/с |
0,018–0,023 |
0,022–0,030 |
0,027–0,036 |
0,037–0,044 |
Содержание СO2, % |
13 |
Необходимый напор (тяга), Па |
0 |
Сопротивление котла по газу, мбар |
0,30–0,40 |
0,16–0,35 |
0,25–0,46 |
0,35–0,71 |
Допустимая температура подающей линии 4), °C |
100 |
Допустимое избыточное рабочее давление, бар |
4 |
Знак CE, идент. номер продукта |
CE0036 0375/06 |
Примечания:
1) Поставка отдельными секциями
2) Вес с упаковкой больше примерно на 6-8 %.
3) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по EN 13384-1 ниже примерно на 12 K
4) Граница срабатывания предохранительного ограничителя температуры. Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C
|
