Описание
Современная универсальная концепция котла
Низкий уровень шума в рабочем режиме
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики

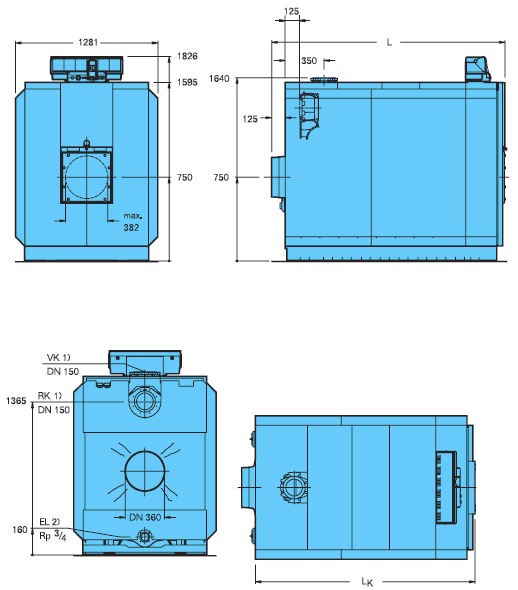

1) Присоединительный фланец в соответствии с заказом DN 150 или с переходом на DN 125 или DN 100
2) Заполнять котел и установку нужно через специальный штуцер на трубе обратной линии
Типоразмер котла |
570 |
660 |
740 |
820 |
920 |
1020 |
1110 |
1200 |
Секции котла, шт. |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Номинальная теплопроизводительность, кВт |
511-570 |
571-660 |
661-740 |
741-820 |
821-920 |
991-1020 |
1021-1110 |
1111-1200 |
Тепловая мощность сжигания, кВт |
546,5-616,2 |
610,7-713,5 |
707,0-800,0 |
792,5-886,5 |
878,1-994,6 |
985,0-1102,0 |
1092,0-1200,0 |
1188,0-1297,0 |
Длина |
- L, мм |
1926 |
2096 |
2266 |
2436 |
2606 |
2776 |
2946 |
3116 |
- Lk, мм |
1804 |
1974 |
2144 |
2314 |
2484 |
2654 |
2824 |
2994 |
Габаритные размеры |
- секция котла, мм |
Ширина 1096/высота 1640/глубина 170 |
- котловой блок, мм |
Ширина 1096/высота 1640/длина LK |
Камера сгорания |
- длина, мм |
1525 |
1695 |
1865 |
2035 |
2205 |
2375 |
2545 |
2715 |
- ∅, мм |
680 |
680 |
680 |
680 |
680 |
680 |
680 |
680 |
Дверца горелки, глубина, мм |
145 |
Вес нетто1), кг |
2505 |
2747 |
2990 |
3232 |
3475 |
3710 |
3953 |
4147 |
Объем воды, л |
561 |
621 |
681 |
741 |
801 |
861 |
921 |
981 |
Объем газа, л |
922 |
1027 |
1132 |
1237 |
1342 |
1447 |
1552 |
1657 |
Температура дымовых газов 2) |
- част.нагрузка 60 %, °С |
140 |
- полная нагрузка, °С |
170-180 |
Весовой поток дымовых газов |
Дизтопливо |
- част.нагрузка 60 %, кг/с |
0,1537 |
0,1778 |
0,1995 |
0,2207 |
0,2479 |
0,2750 |
0,2992 |
0,3234 |
- полная нагрузка3), кг/с |
0,2320-
0,2615 |
0,2592-
0,3028 |
0,3001-
0,3396 |
0,3364-
0,3763 |
0,3727-
0,4222 |
0,4181-
0,4678 |
0,4635-
0,5093 |
0,5043-
0,5505 |
Газ |
- част.нагрузка 60 %, кг/с |
0,1542 |
0,1785 |
0,2002 |
0,2215 |
0,2760 |
0,2760 |
0,3003 |
0,3246 |
- полная нагрузка3), кг/с |
0,2328-
0,2625 |
0,2602-
0,3039 |
0,3012-
0,3408 |
0,3376-
0,3776 |
0,3741-
0,4237 |
0,4196-
0,4694 |
0,4652-
0,5112 |
0,5061-
0,5525 |
Содержание CO2 |
- дизтопливо, % |
10 |
- газ, % |
13 |
Необходимый напор (тяга), Па |
0 |
Сопротивление газоотводящего тракта, мбар |
2,4 |
3,4 |
4,2 |
4,2 |
4,1 |
4,5 |
5,4 |
5,8 |
Допустимая температура подающей линии 4), °C |
120 |
Допустимое избыточное рабочее давление, бар |
6 |
Сертификат № по Правилам эксплуатации приборов, работающих под давлением |
Z-FDK-MUC-00-318-302-05 |
Знак CE, идент. номер изделия |
CE-461 AS 255 |
Примечания:
1) Вес с упаковкой примерно на 6-8 % больше
2) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 12 K
3) Данные для полной нагрузки относятся к верхней и нижней границе диапазона номинальной теплопроизводительности
4) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C
|
