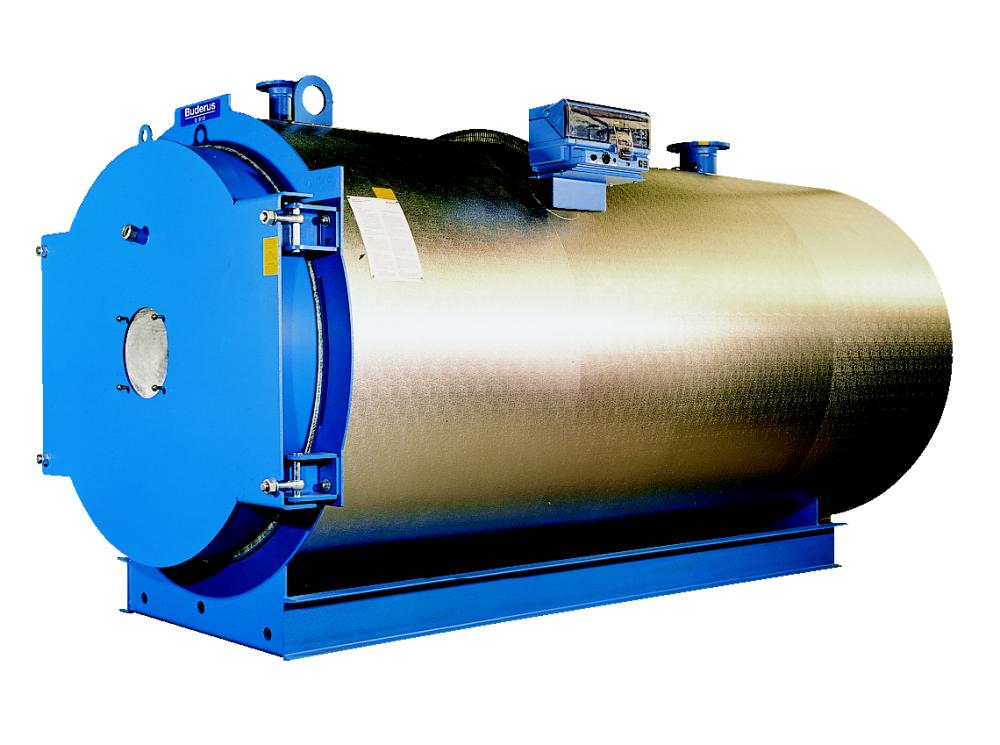

Водогрейный котел Buderus Logano S825L

Описание

Современная универсальная концепция котла

  • Низкотемпературный отопительный стальной котел с перегретой водой, работающий на дизельном или газовом топливе
  • Варианты исполнения с номинальной теплопроизводительностью 1-19,2 МВт имеют знак CE
  • В котле поверхности нагрева расположены симметрично, в его конструкции использован принцип трехходового прохождения продуктов сгорания, имеется цилиндрическая жаровая труба и водоохлаждаемая камера с поворотом газового потока
  • Отопительный котел предназначен для работы на дизельном топливе EL по DIN 51 603, на природном и сжиженном газе или рапсовом масле. Котел работает со всеми дизельными и газовыми вентиляторными горелками по EN 267 и EN 676 или горелками, имеющими знак CE
  • Очень маленькие потери с лучистым теплом благодаря компактной цилиндрической конструкции, хорошей теплоизоляции и обшивке из алюминиевого листа
  • Высокий стандартизированный коэффициент использования
  • В комбинации со встроенным конденсационным теплообменником может использоваться как газовый конденсационный котел
  • Высокая эксплуатационная надежность благодаря встроенному инжектору для равномерного распределения температуры
  • Полное использование диапазона регулирования горелки, поскольку отсутствует ограничение минимальной нагрузки на горелку

Работа с пониженным уровнем шума и низкими выбросами вредных веществ

  • Низкие выбросы вредных веществ благодаря организации прохода продуктов сгорания по трехходовому принципу и наличию низкоэмиссионной газовой или дизельной вентиляторной горелки
  • Существенно снижены шумы в рабочем режиме благодаря звукопоглощающей подставке под котел, шумоглушителю дымовых газов и звукопоглощающему кожуху горелки

Простое и удобное управление

  • Адаптация регулировочных функций в зависимости от применения
  • Простая настройка всех функций системы управления (по принципу "Нажми и Поверни")
  • Возможно расширение комплектации системы управления дополнительными модулями

Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание

  • На котле имеются крюки для его транспортировки краном
  • Легкий доступ к топочной камере, простая чистка через поворотную дверь
  • Дверца горелки может быть навешана справа и слева
  • Беспроблемный монтаж горелок благодаря пластине с просверленными отверстиями и специальной футеровке дверцы горелки

Технические характеристики

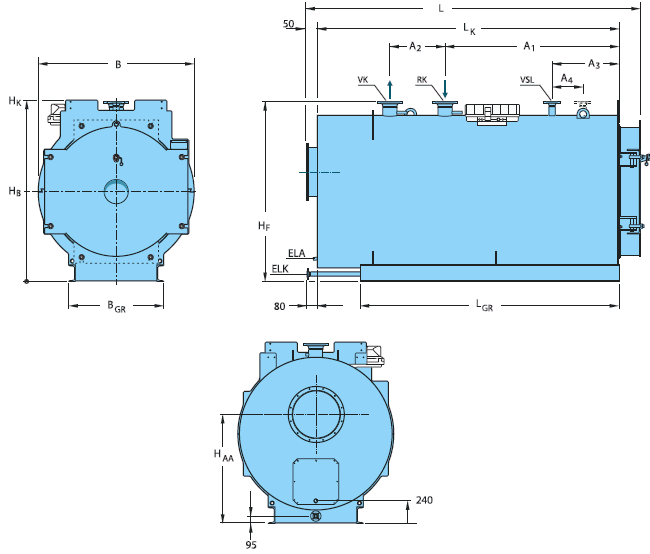

Водогрейные котлы Buderus. Модель Logano S825L (1000-5200 кВт). Габариты.
Типоразмер котла 1000 1350 1900 2500 3050 3700 4200 3) 5200 3)
Номинальная теплопроизводительность, кВт 1000 1350 1900 2500 3050 3700 4200 5200
Длина1)
- L, мм 2680 2950 3220 3675 3725 4075 4570 4700
- LK, мм 2425 2695 2960 3420 3465 3820 4250 4380
Ширина, B, мм 1324 1424 1524 1574 1674 1724 1824 1924
Высота
- HF, мм 1615 1715 1815 1865 1965 2015 2115 2215
- HK, мм 1615 1715 1815 1865 1965 2015 2115 2210
Камера сгорания
- длина, мм 2201 2471 2698 3149 3197 3553 3987 4106
- ø, мм 600 660 730 776 846 901 932 1012
Дверца горелки
- глубина, мм 190 190 190 190 190 190 257 257
- HB, мм 800 850 900 925 975 1000 1050 1100
Опорная рама
- LGR, мм 2100 2350 2560 3060 3060 3410 3920 3920
- BGR, мм 910 910 930 1130 1130 1150 1260 1510
- швеллер, мм 120 120 160 160 160 200 220 220
Расстояние
- A1, мм 1390 1560 1710 2180 2150 2490 2870 2770
- A2, мм 450 500 550 550 600 600 600 800
- A3, мм 600 600 600 650 650 800 650 750
Слив
- ELK, DN 25 32 32 32 32 32 32 32
- ELA, DN 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Рабочий вес2), т 3,6 4,6 5,5 6,8 7,7 8,8 11,1 12,6
Вес с упаковкой для исполнения 6 бар, т 2,3 2,9 3,5 4,6 5,0 5,7 7,3 8,3
Вес с упаковкой для исполнения 10 бар, т 2,4 3,1 3,7 5,0 5,4 6,5 8,0 9,2
Объем воды, м3 1,3 1,7 2,0 2,2 2,7 3,0 3,8 4,3
Объем газа, м3 1,09 1,40 1,98 2,58 3,05 3,67 4,61 5,44
Необходимый напор (тяга), Па 0
Масимально допустимая температура 4), °C 115
Допустимое избыточное рабочее давление, бар 6, 10
Знак CE, идент. номер изделия CE-0085BO0396

Примечания:

1) При повышенных требованиях к эмиссиям возможно потребуется проставка дверцы горелки. За счет этого незначительно увеличится длина L

2) Рабочий вес (исполнение 6 бар) складывается из веса котла, горелки, системы управления, арматуры и трубопроводов котла

3) Дверца котла с четырьмя дверными консолями, как показано на следующей странице

4) Наивысшая допустимая граница срабатывания STB (предохранительного ограничителя температуры). Максимальная задаваемая температура подающей линии = граница срабатывания STB – 5÷7 K.

Технические характеристики (продолжение)

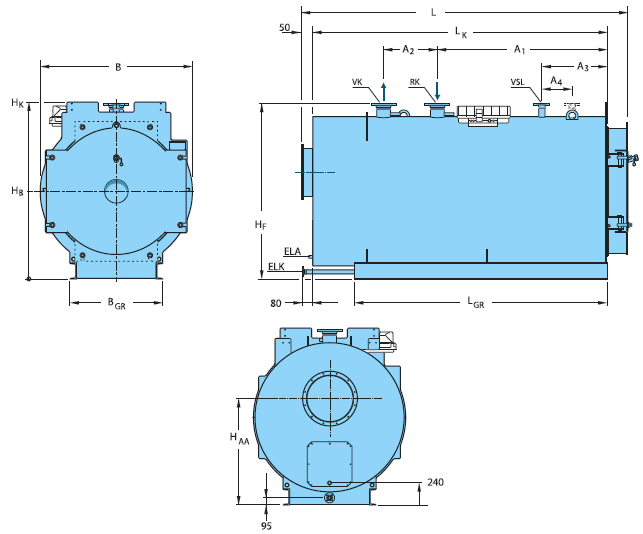

Водогрейные котлы Buderus. Модель Logano S825L (6500-19200 кВт). Габариты.
Типоразмер котла 6500 7700 9300 11200 12600 14700 16400 19200
Номинальная теплопроизводительность, кВт 6500 7700 9300 11200 12600 14700 16400 19200
Длина1)
- L, мм 5090 5320 5520 5980 6315 7050 7530 7980
- LK, мм 5770 5000 5200 5655 5990 6725 7170 7620
Ширина, B, мм 2124 2274 2424 2574 2724 2924 3224 3424
Высота
- HF, мм 2400 2550 2700 2850 3000 3200 3500 3700
- HK, мм 2410 2560 2710 2900 3025 3270 3570 3770
Камера сгорания
- длина, мм 4485 4714 4913 5362 5661 6330 6828 7266
- ø, мм 1092 1177 1267 1344 1450 1530 1606 1706
Дверца горелки
- глубина, мм 257 257 257 259 259 259 294 294
- HB, мм 1200 1275 1350 1425 1500 1600 1750 1850
Опорная рама
- LGR, мм 4280 4480 4650 5050 5320 6000 6390 6790
- BGR, мм 1510 1520 1610 1630 1890 1890 2100 2100
- швеллер, мм 220 240 240 280 280 280 320 320
Расстояние
- A1, мм 3130 3100 3250 3430 3100 3780 3940 4340
- A2, мм 800 1000 1000 1200 1800 1800 2000 2000
- A3, мм 1000 1100 1100 1100 1100 1100 1200 1200
- A4, мм 400 500 500 500 500 500 600 600
Слив
- ELK, DN 50 50 50 50 50 50 50 50
- ELA, DN 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Рабочий вес2), т 16,2 19,7 3) 23,6 3) 28,7 3) 32,9 3) 42,5 3) 55,3 3) 65,7 3)
Вес с упаковкой для исполнения 6 бар, т 10,2 12,4 14,8 17,8 20,2 25,7 32,3 37,8
Вес с упаковкой для исполнения 10 бар, т 11,7 14,1 16,9 19,9 22,8 28,1 35,8 39,8
Объем воды, м3 6,0 7,3 8,8 10,9 12,7 16,4 23,0 27,9
Объем газа, м3 7,13 8,91 10,55 13,04 15,62 20,41 25,27 31,76
Необходимый напор (тяга), Па 0
Масимально допустимая температура 4), °C 115
Допустимое избыточное рабочее давление, бар 6, 10
Знак CE, идент. номер изделия CE-0085BO0396

Примечания:

1) При повышенных требованиях к эмиссиям возможно потребуется проставка дверцы горелки. За счет этого незначительно увеличится длина L

2) Рабочий вес (исполнение 6 бар) складывается из веса котла, горелки, системы управления, арматуры и трубопроводов котла

3) Без учета веса горелки и труб обвязки

4) Наивысшая допустимая граница срабатывания STB (предохранительного ограничителя температуры). Максимальная задаваемая температура подающей линии = граница срабатывания STB – 5÷7 K.
