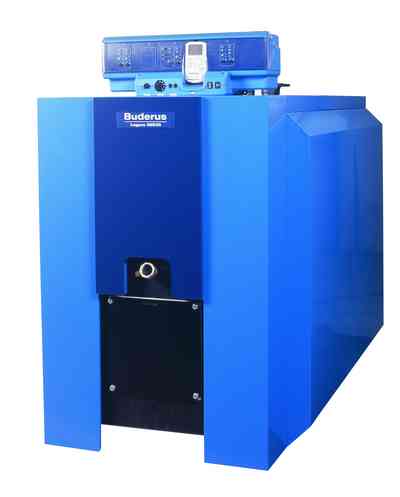

Описание
Современная универсальная концепция котла
Работа с пониженным уровнем шума и низкими выбросами вредных веществ
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание

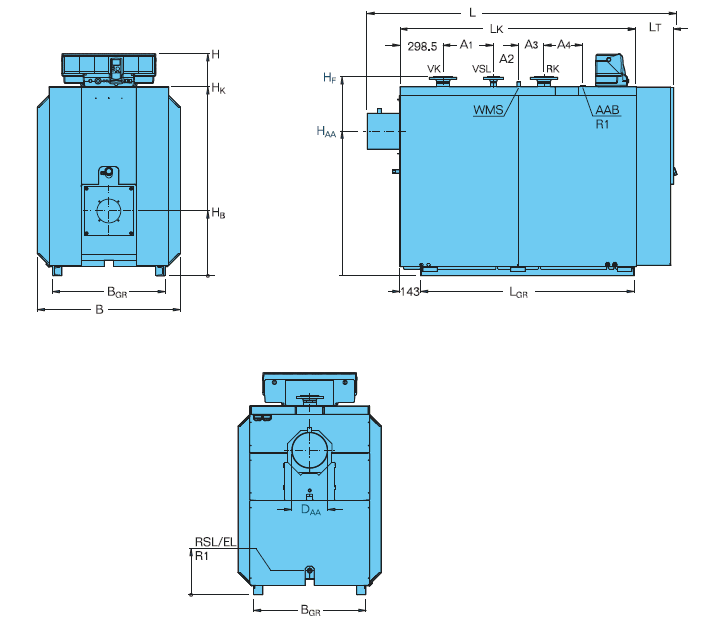

Технические характеристики
Типоразмер котла |
265 |
325 |
405 |
485 |
555 |
Номинальная теплопроизводительность, кВт |
181-265 |
266-325 |
326-405 |
406-485 |
486-555 |
Тепловая мощность сжигания, кВт |
290 |
355 |
443 |
530 |
607 |
Длина |
- L, мм |
2081 |
2081 |
2081 |
2081 |
2345 |
- LK, мм |
1638 |
1638 |
1638 |
1638 |
1762 |
Ширина, B, мм |
992 |
992 |
1112 |
1112 |
1112 |
Высота |
- H, мм |
1540 |
1540 |
1730 |
1730 |
1730 |
- HK, мм |
1310 |
1310 |
1500 |
1500 |
1500 |
- HF, мм |
1380 |
1380 |
1558 |
1558 |
1558 |
Габаритные размеры |
- длина, мм |
1767 |
1767 |
1767 |
1767 |
2047 |
- ширина, мм |
780 |
780 |
916 |
916 |
916 |
Опорная рама |
- LGR, мм |
1482 |
1482 |
1482 |
1482 |
1762 |
- BGR, мм |
780 |
780 |
916 |
916 |
916 |
Выход дымовых газов |
- ∅ DAA, [DN] мм |
248 |
248 |
248 |
248 |
248 |
- HAA, мм |
1003 |
1003 |
1140 |
1140 |
1140 |
Камера сгорания |
- длина, мм |
1440 |
1440 |
1440 |
1440 |
1720 |
- ø, мм |
470 |
470 |
570 |
570 |
570 |
Дверца горелки |
- LT, мм |
226 |
226 |
246 |
246 |
246 |
- HB, мм |
450 |
450 |
490 |
490 |
490 |
Труба горелки, мин. глубина, мм |
240 |
240 |
240 |
260 |
260 |
Подающая линия котла1), VK, DN |
80 |
80 |
100 |
100 |
100 |
Обратная линия котла1), RK, DN |
80 |
80 |
100 |
100 |
100 |
Подающая предохранительная линия2), VSL, DN |
32 |
32 |
50 |
50 |
50 |
Фланец VK/VSL/RK |
- HF, мм |
1380 |
1380 |
1558 |
1558 |
1558 |
- A1, мм |
350 |
350 |
350 |
350 |
350 |
- A2, мм |
175 |
175 |
175 |
175 |
225 |
- A3, мм |
175 |
175 |
175 |
175 |
225 |
- A4, мм |
270 |
270 |
270 |
270 |
450 |
Вес3), кг |
895 |
915 |
1127 |
1177 |
1370 |
Объем воды, л |
545 |
536 |
752 |
738 |
854 |
Объем газа, л |
380 |
386 |
557 |
566 |
673 |
Температура дымовых газов 4) |
- частич. нагрузка 60%, °C |
144 |
144 |
144 |
144 |
143 |
- полная нагрузка, °C |
195 |
195 |
195 |
195 |
194 |
Весовой поток дымовых газов |
Дизельное топливо |
- частич. нагрузка 60%, кг/с |
0,077 |
0,094 |
0,114 |
0,136 |
0,155 |
- полная нагрузка5), кг/с |
0,129 |
0,157 |
0,189 |
0,226 |
0,259 |
Газ |
- частич. нагрузка 60%, кг/с |
0,078 |
0,095 |
0,114 |
0,136 |
0,155 |
- полная нагрузка5), кг/с |
0,130 |
0,158 |
0,190 |
0,227 |
0,259 |
Содержание CO2 |
- дизтопливо, % |
13 |
- газ, % |
10 |
Необходимый напор (тяга), Па |
0 |
Сопротивление газоотводящего тракта, мбар |
2,3 |
2,9 |
3,2 |
3,5 |
3,9 |
Допустимая температура подающей линии 6) 7), °C |
120 |
Допустимое избыточное рабочее давление, бар |
4 |
Знак CE, идент. номер изделия |
CE-0085B00272 |
Примечания:
1) Фланец по DIN 2631
2) Фланец по DIN 2633
3) Вес с обшивкой котла и теплоизоляцией
4) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 12 K
5) Данные для полной нагрузки относятся к верхней и нижней границе диапазона номинальной теплопроизводительности
6) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C
7) При настройке STB > 110 °C следует соблюдать предписания BSVO
|
