Описание
Современная универсальная концепция котла
Работа с пониженным уровнем шума и низкими выбросами вредных веществ
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики

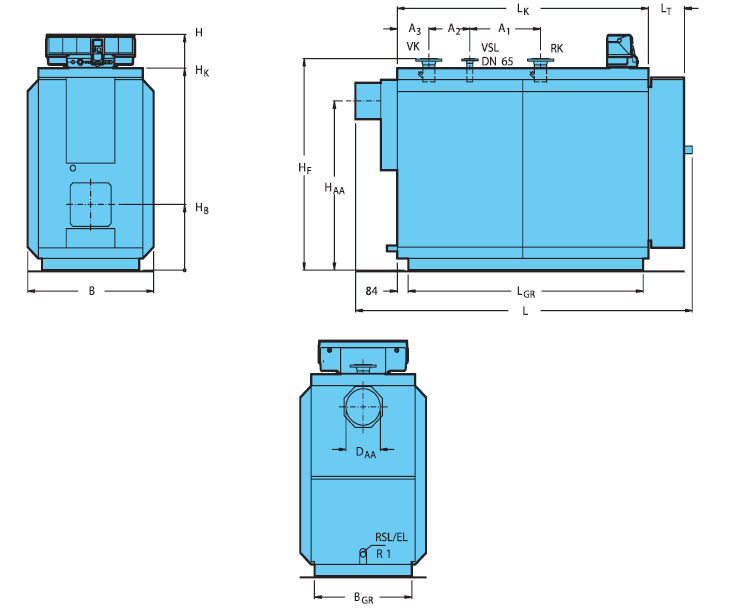

Типоразмер котла |
870 |
1070 |
1320 |
1600 |
Номинальная теплопроизводительность, кВт |
691-870 |
871-1070 |
1071-1320 |
1321-1600 |
Тепловая мощность сжигания, кВт |
743,0-940,5 |
938,6-1156,8 |
1151,6-1427,0 |
1418,9-1729,7 |
Длина |
- L, мм |
2873 |
3013 |
3013 |
3140 |
- LK, мм |
2240 |
2360 |
2360 |
2465 |
Ширина, B, мм |
1100 |
1275 |
1275 |
1345 |
Высота |
- H, мм |
2050 |
2345 6) |
2345 6) |
2465 6) |
- HK, мм |
1820 |
2115 |
2115 |
2235 |
Габаритные размеры |
- длина, мм |
2873 7) |
3013 7) |
3013 7) |
3140 7) |
- ширина, мм |
890 |
1065 |
1065 |
1135 |
Опорная рама |
- LGR, мм |
2118 |
2238 |
2238 |
2345 |
- BGR, мм |
890 |
1065 |
1065 |
1135 |
Выход дымовых газов |
- ∅ DAA, DN |
297 |
357 |
357 |
357 |
- HAA, мм |
1488 |
1784 |
1784 |
1908 |
Камера сгорания |
- длина, мм |
2050 |
2170 |
2170 |
2270 |
- ø, мм |
700 |
850 |
850 |
900 |
Дверца горелки |
- LT, мм |
310 |
310 |
310 |
330 |
- HB, мм |
569 |
645 |
645 |
675 |
Труба горелки, мин. глубина, мм |
355 |
355 |
355 |
375 |
Подающая линия котла1), VK, DN |
125 |
125 |
125 |
150 |
Обратная линия котла1), RK, DN |
125 |
125 |
125 |
150 |
Подающая предохранительная линия/слив, RSL/EL, DN |
R 1 |
R 1 ¼ |
R 1 ¼ |
R 1 ¼ |
Фланец VK/VSL/RK |
- HF, мм |
1898 |
2201 6) |
2201 6) |
2328 6) |
- A1, мм |
718 |
738 |
738 |
845 |
- A2, мм |
300 |
350 |
350 |
350 |
- A3, мм |
230 |
280 |
280 |
280 |
Вес, нетто2), кг |
1832 |
2421 |
2554 |
3037 |
Объем воды, л |
1260 |
1885 |
1820 |
2300 |
Объем газа, л |
1105 |
1674 |
1724 |
2080 |
Температура дымовых газов 3) |
- частич. нагрузка 60%, °C |
139 |
140 |
135 |
133 |
- полная нагрузка, °C |
161-186 |
165-187 |
162-183 |
158-177 |
Весовой поток дымовых газов |
Дизельное топливо |
- частич. нагрузка 60%, кг/с |
0,2356 |
0,2893 |
0,3578 |
0,4334 |
- полная нагрузка4), кг/с |
0,3154-0,3994 |
0,3986-0,4911 |
0,4890-0,6057 |
0,6023-0,7343 |
Газ |
- частич. нагрузка 60%, кг/с |
0,2364 |
0,2910 |
0,3591 |
0,4350 |
- полная нагрузка4), кг/с |
0,3165-0,4009 |
0,4000-0,4929 |
0,4908-0,6079 |
0,6045-0,7370 |
Содержание CO2 |
- дизтопливо, % |
13 |
- газ, % |
10 |
Необходимый напор (тяга), Па |
0 |
Сопротивление газоотводящего тракта, мбар |
2,90-4,85 |
3,80-5,69 |
3,80-5,87 |
4,10-6,05 |
Допустимая температура подающей линии 5), °C |
120 |
Допустимое избыточное рабочее давление, бар |
6 |
Сертификат по DGRL |
Z-FDK-MUL-01-318-302-18 |
Знак CE, идент. номер изделия |
CE-0085-AR 0450 |
Примечания:
1) Фланец по DIN 2631
2) Вес с обшивкой котла и теплоизоляцией
3) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 6 K
4) Данные для полной нагрузки относятся к верхней и нижней границе диапазона номинальной теплопроизводительности
5) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально-возможная температура подающей линии = 100 - 18 = 82 °C
6) Специальное исполнение с уменьшенной высотой: типоразмеры 1070/1320: 1962 мм, типоразмер 1600: 2095 мм
7) Уменьшенная длина по запросу
|
