Абсорбционные чиллеры (холодильные машины) Carrier. Серия 16 JB-JH
Каталог оборудования
Дополнительное оборудование
Абсорбционные чиллеры (холодильные машины)

Абсорбционные чиллеры (холодильные машины) Carrier

Абсорбционные чиллеры (холодильные машины) Carrier. Серия 16 DN

Абсорбционные чиллеры с прямым пламенным нагревом.

Технические характеристики

Машина 16DN 010 012 015 018 021 024
Холодопроизводительность (кВт) 352 422 528 633 739 844
Теплопроизводительность (кВт) 294 352 440 528 616 704
Охлажденная вода
Расход (л/с) 15,1 18,1 22,7 27,3 31,8 36,3
Перепад давлений (кПа) 58,5 63,4 75,0 81,2 77,9 79,7
Охлаждающая вода
Расход (л/с) 25,3 30,4 37,9 45,4 53,0 60,6
Перепад давлений (кПа) 42,0 46,1 63,6 72,9 51,3 57,0
Горячая вода
Расход (л/с) 12,3 14,8 18,4 22,1 25,8 29,5
Перепад давлений (кПа) 34,8 38,4 44,1 48,6 45,6 47,3
Расход топлива
Природный газ (м3/ч) 33,6 40,4 50,5 60,6 70,7 80,7
Нефть № 2 (л/ч) 32,1 38,6 48,2 57,8 67,5 77,1
Коэффициент полезного действие (КПД)
Природный газ 1,01 1,01 1,01 1,01 1,01 1,01
Нефть № 2 1,01 1,01 1,01 1,01 1,01 1,01

Примечание:
Данные взяты из последнего издания ARI 560 и приведены к следующим условиям:
охлажденная вода при 12,2/6,7 0С (0,043 л/с-кВт); охлаждающая вода при 29,4 0С (0,072 л/с-кВт);
горячая вода при 54,4/60 °С;
коэффициент загрязнения 0,000044 м2-час-0С/Bт для абсорбера и конденсатора, 0,0000176 м2-час-0С/Bт для испарителя;
теплотворная способность природного газа 8899 ккал/м3 (HHV);
теплотворная способность нефти № 2 9320 ккал/л.

ARI – Институт по кондиционированию воздуха и холодильной технике США
HHV – Высшая теплотворная способность

Технические характеристики (продолжение)

Машина 16DN 028 033 036 040 045 050
Холодопроизводительность (кВт) 985 1161 1,266 1,407 1,583 1,758
Теплопроизводительность (кВт) 821 968 1,055 1,173 1,319 1,466
Охлажденная вода
Расход (л/с) 42,4 50,0 54,5 60,6 68,1 75,7
Перепад давлений (кПа) 52,4 54,9 54,2 55,7 54,1 54,5
Охлаждающая вода
Расход (л/с) 70,7 83,3 90,8 100,9 113,6 126,2
Перепад давлений (кПа) 77,8 83,0 90,9 95,2 83,9 86,8
Горячая вода
Расход (л/с) 34,4 40,6 44,3 49,2 55,3 61,5
Перепад давлений (кПа) 30,6 32,6 32,6 34,1 31,1 31,6
Расход топлива
Природный газ (м3/ч) 94,2 111,0 121,1 134,6 151,4 168,2
Нефть № 2 (л/ч) 90,0 106,0 115,7 128,5 144,6 160,6
Коэффициент полезного действие (КПД)
Природный газ 1,01 1,01 1,01 1,01 1,01 1,01
Нефть № 2 1,01 1,01 1,01 1,01 1,01 1,01

Примечание:
Данные взяты из последнего издания ARI 560 и приведены к следующим условиям:
охлажденная вода при 12,2/6,7 0С (0,043 л/с-кВт); охлаждающая вода при 29,4 0С (0,072 л/с-кВт);
горячая вода при 54,4/60 °С;
коэффициент загрязнения 0,000044 м2-час-0С/Bт для абсорбера и конденсатора, 0,0000176 м2-час-0С/Bт для испарителя;
теплотворная способность природного газа 8899 ккал/м3 (HHV);
теплотворная способность нефти № 2 9320 ккал/л.

ARI – Институт по кондиционированию воздуха и холодильной технике США
HHV – Высшая теплотворная способность

Технические характеристики (продолжение)

Машина 16DN 060 066
Холодопроизводительность (кВт) 2,110 2,321
Теплопроизводительность (кВт) 1,762 1,938
Охлажденная вода
Расход (л/с) 90,7 99,8
Перепад давлений (кПа) 48,8 63,6
Охлаждающая вода
Расход (л/с) 151,9 167,1
Перепад давлений (кПа) 76,3 99,8
Горячая вода
Расход (л/с) 73,8 81,2
Перепад давлений (кПа) 38,0 49,4
Расход топлива
Природный газ (м3/ч) 201,9 222,1
Нефть № 2 (л/ч) 192,8 212,0
Коэффициент полезного действие (КПД)
Природный газ 1,01 1,01
Нефть № 2 1,01 1,01

Примечание:
Данные взяты из последнего издания ARI 560 и приведены к следующим условиям:
охлажденная вода при 12,2/6,7 0С (0,043 л/с-кВт); охлаждающая вода при 29,4 0С (0,072 л/с-кВт);
горячая вода при 54,4/60 °С;
коэффициент загрязнения 0,000044 м2-час-0С/Bт для абсорбера и конденсатора, 0,0000176 м2-час-0С/Bт для испарителя;
теплотворная способность природного газа 8899 ккал/м3 (HHV);
теплотворная способность нефти № 2 9320 ккал/л.

ARI – Институт по кондиционированию воздуха и холодильной технике США
HHV – Высшая теплотворная способность

Габариты и масса

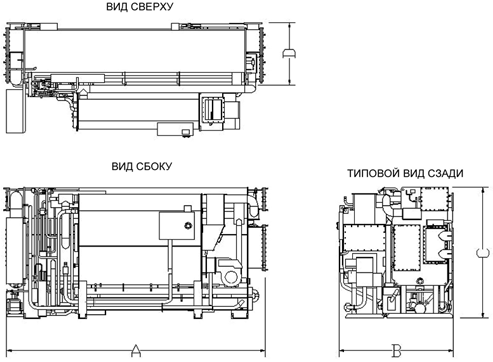

Абсорбционные чиллеры (холодильные машины) Carrier. Серия 16 DN. Габариты
Машина 16 DN 010 012 015 018 021 024 028 033 036 040 045 050 060 066
Габаритная длина А, мм 2,966 2,966 3,638 3,638 3,679 3,679 4,780 4,780 4,788 4,788 4,867 4,867 5,510 6,122
Габаритная ширина В, мм 1,797 1,797 1,830 1,830 2,034 2,034 2,072 2,072 2,299 2,299 2,493 2,493 2,906 2,906
Габаритная
высота С, мм
2,082 2,082 2,056 2,056 2,313 2,313 2,381 2,381 2,630 2,630 2,820 2,820 3,102 3,102
Ширина D*, мм 1,283 1,283 1,209 1,209 1,328 1,328 1,413 1,413 1,456 1,456 1,614 1,614 1,854 1,854

Примечания:
1. Все размеры в мм являются точными с учетом перебросных труб между абсорбером и конденсатором
2. Для проведения планового технического обслуживания требуется зазор величиной 1 м между соседними предметами и боковыми частями и 150 мм над чиллером.
3. Для обеспечения доступа при проведении обслуживания требуются следующие зазоры:
а. Для демонтажа трубы требуется зазор по обоим торцам чиллера, равный размеру «А» (длина).
b. Для того, чтобы открыть крышку водяной камеры, требуется зазор от торца водяной камеры чиллера, равный половине размера “D” (ширина).

* Стандартная транспортировочная конфигурация: для типоразмеров 010-050 – 1 узел; для типоразмеров 060-066 – 2 узла.
Размер “D” – это ширина “D” по абсорберу, испарителю, конденсатору, секции G2 при транспортировке 2 узлами. Узел G1 транспортируется отдельно.
