Абсорбционные чиллеры с водяным нагревом.
Холодная вода с температурой 7-8°С может быть получена за счет использования сбросного тепла горячей воды с температурой от 80°С до 95°С, поступающей из газовых двигателей и т.п. Аппарат охлаждения использует в качестве тепла, приводящего его в действие, сбросное тепло горячей воды с низкой температурой.
Технические характеристики
Модель |
AR-D30L2 |
AR-D40L2 |
AR-D50L2 |
AR-D60L2 |
AR-D70L2 |
AR-D85L2 |
AR-D100L2 |
AR-D115L2 |
Температура охлажденной воды, °C |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
Мощность в режиме охлаждения, USRT |
28 |
30 |
37 |
40 |
47 |
50 |
55 |
60 |
65 |
70 |
79 |
85 |
93 |
100 |
108 |
115 |
Охлажденная вода |
Расход, м3/ч |
16,9 |
18,1 |
22,4 |
24,2 |
28,4 |
30,2 |
33,3 |
36,3 |
39,3 |
42,3 |
47,8 |
51,4 |
56,2 |
60,5 |
65,3 |
69,6 |
Перепад давления, мH2O |
4,9 |
5,6 |
4,9 |
5,7 |
5,2 |
5,8 |
4,2 |
5,0 |
5,4 |
6,2 |
5,1 |
5,9 |
4,3 |
4,9 |
4,2 |
4,7 |
Фитинг, А |
65 |
80 |
100 |
Количество каналов |
Четное |
Нечетное |
Охлаждающая вода |
Температура, °C |
31 → 36,5 |
Расход, м3/ч |
36,6 |
39,3 |
48,4 |
52,3 |
61,5 |
65,4 |
72,0 |
78,5 |
85,1 |
91,6 |
103,4 |
111,2 |
121,7 |
130,9 |
141,3 |
150,5 |
Перепад давления, мH2O |
4,9 |
5,6 |
4,8 |
5,6 |
6,7 |
7,6 |
6,2 |
7,4 |
7,3 |
8,5 |
7,9 |
9,2 |
5,0 |
5,8 |
5,3 |
6,0 |
Фитинг, А |
80 |
100 |
125 |
Количество каналов |
Четное |
Нечетное |
Нагретая вода |
Температура, °C |
95 → 80 |
Расход, м3/ч |
7,8 |
8,3 |
10,3 |
11,1 |
13,1 |
13,9 |
15,3 |
16,7 |
18,1 |
19,5 |
22,0 |
23,6 |
25,9 |
27,8 |
30,0 |
32,0 |
Перепад давления, мH2O |
2,2 |
2,6 |
2,0 |
2,4 |
2,5 |
2,8 |
2,7 |
3,2 |
3,8 |
4,4 |
3,9 |
4,5 |
3,9 |
4,5 |
3,9 |
4,4 |
Фитинг, А |
40 |
50 |
65 |
Количество каналов |
Четное |
Насосы |
Насос для абсорбента, кВт |
0,55+0,4 |
0,75+0,4 |
2,2+1,5 |
Насос для хладагента, кВт |
0,2 |
0,4 |
0,4 |
Вакуумный насос, кВт |
0,4 |
Электрическая мощность, кВА |
4,5 |
6,0 |
9,5 |
Толщина кабеля, мм2 |
2 |
3,5 |
8 |
Площадь нагрева, м2 |
6,0 |
8,5 |
9,5 |
11,5 |
Площадь охлаждения, м2 |
4,5 |
6,5 |
7,5 |
9,5 |
Габариты |
Длина, мм |
1816 |
2356 |
2583 |
3343 |
Ширина, мм |
1849 |
1805 |
2044 |
2035 |
Высота, мм |
1858 |
1877 |
2043 |
2042 |
Пространство для демонтажа труб, мм |
1300 |
1800 |
2000 |
2900 |
Вес |
При траспортировке, т |
3,2 |
3,3 |
4,4 |
4,5 |
4,9 |
5,0 |
5,5 |
5,7 |
При эксплуатации, т |
3,3 |
3,4 |
4,6 |
4,8 |
5,3 |
5,5 |
6,0 |
6,2 |
Примечания:
1. Максимально допустимое давление водяного контура 8 кг/см2 для охлажденной, охлаждающей воды и 16 кг/см2 для нагретой воды.
2. Коэффициент загрязнения охлажденной, охлаждающей и нагретой воды 0,0001м2ч°С/ккал.
Технические характеристики (продолжение)
Модель |
AR-D130L2 |
AR-D150L2 |
AR-D170L2 |
AR-D190L2 |
AR-D210L2 |
AR-D240L2 |
AR-D270L2 |
AR-D300L2 |
Температура охлажденной воды, °C |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
Мощность в режиме охлаждения, USRT |
122 |
130 |
139 |
150 |
158 |
170 |
177 |
190 |
194 |
210 |
221 |
240 |
252 |
270 |
280 |
300 |
Охлажденная вода |
Расход, м3/ч |
73,8 |
78,6 |
84,1 |
90,7 |
95,6 |
102,8 |
107,0 |
114,9 |
117,3 |
127,0 |
133,7 |
145,2 |
152,4 |
163,3 |
169,3 |
181,4 |
Перепад давления, мH2O |
4,1 |
4,6 |
7,0 |
8,2 |
6,6 |
7,6 |
4,7 |
5,4 |
6,3 |
7,4 |
6,7 |
7,9 |
5,0 |
5,8 |
6,5 |
7,5 |
Фитинг, А |
100 |
125 |
150 |
Количество каналов |
Четное |
Нечетное |
Четное |
Охлаждающая вода |
Температура, °C |
31 → 36,5 |
Расход, м3/ч |
159,6 |
170,1 |
181,9 |
196,3 |
206,8 |
222,5 |
231,6 |
248,6 |
253,9 |
274,8 |
289,2 |
314,1 |
329,8 |
353,8 |
366,4 |
392,5 |
Перепад давления, мH2O |
6,0 |
6,8 |
7,1 |
8,3 |
7,1 |
8,2 |
7,8 |
9,0 |
7,4 |
8,6 |
7,4 |
8,8 |
8,0 |
9,1 |
6,3 |
7,2 |
Фитинг, А |
150 |
200 |
250 |
Количество каналов |
Нечетное |
Четное |
Нечетное |
Нагретая вода |
Температура, °C |
95 → 80 |
Расход, м3/ч |
33,9 |
36,2 |
38,7 |
41,7 |
44,0 |
47,3 |
49,2 |
52,9 |
54,0 |
58,4 |
61,5 |
66,8 |
70,1 |
75,1 |
77,9 |
83,5 |
Перепад давления, мH2O |
3,9 |
4,5 |
3,0 |
3,4 |
3,0 |
3,5 |
3,1 |
3,5 |
3,0 |
3,4 |
2,8 |
3,3 |
2,9 |
3,3 |
2,5 |
3,0 |
Фитинг, А |
80 |
100 |
Количество каналов |
Четное |
Насосы |
Насос для абсорбента, кВт |
2,2+1,5 |
3,7+1,5 |
Насос для хладагента, кВт |
0,4 |
0,75 |
Вакуумный насос, кВт |
0,4 |
Электрическая мощность, кВА |
9,5 |
10 |
14 |
Толщина кабеля, мм2 |
8 |
14 |
22 |
Площадь нагрева, м2 |
11,5 |
15,0 |
17,0 |
22,0 |
Площадь охлаждения, м2 |
9,5 |
12,5 |
14,0 |
19,0 |
Габариты |
Длина, мм |
3343 |
4692 |
4882 |
5960 |
Ширина, мм |
2035 |
2097 |
2254 |
2260 |
Высота, мм |
2042 |
2058 |
2221 |
2471 |
Пространство для демонтажа труб, мм |
2900 |
4000 |
4000 |
5000 |
Вес |
При траспортировке, т |
5,9 |
7,1 |
7,3 |
7,5 |
9,0 |
9,3 |
9,6 |
11,5 |
При эксплуатации, т |
6,4 |
8,1 |
8,3 |
8,5 |
10,0 |
10,3 |
10,6 |
12,5 |
Примечания:
1. Максимально допустимое давление водяного контура 8 кг/см2 для охлажденной, охлаждающей воды и 16 кг/см2 для нагретой воды.
2. Коэффициент загрязнения охлажденной, охлаждающей и нагретой воды 0,0001м2ч°С/ккал.
Технические характеристики (продолжение)
Модель |
AR-D350L2 |
AR-D400L2 |
AR-D450L2 |
AR-D500L2 |
AR-D550L2 |
AR-D600L2 |
AR-D650L2 |
Температура охлажденной воды, °C |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
Мощность в режиме охлаждения, USRT |
324 |
350 |
375 |
400 |
420 |
450 |
465 |
500 |
515 |
550 |
555 |
600 |
605 |
650 |
Охлажденная вода |
Расход, м3/ч |
196,0 |
211,7 |
226,8 |
241,9 |
254,0 |
272,2 |
282,2 |
302,4 |
311,5 |
332,6 |
335,7 |
362,9 |
365,9 |
393,1 |
Перепад давления, мH2O |
10,0 |
11,6 |
4,5 |
5,1 |
5,0 |
5,8 |
6,0 |
6,9 |
6,5 |
7,4 |
7,8 |
9,1 |
8,2 |
9,5 |
Фитинг, А |
150 |
200 |
250 |
Количество каналов |
Нечетное |
Четное |
Нечетное |
Четное |
Нечетное |
Четное |
Охлаждающая вода |
Температура, °C |
31 → 36,5 |
Расход, м3/ч |
424,0 |
458,0 |
490,7 |
523,4 |
549,6 |
588,9 |
608,5 |
654,3 |
673,9 |
719,7 |
726,3 |
785,2 |
791,7 |
850,6 |
Перепад давления, мH2O |
6,9 |
8,1 |
7,5 |
8,5 |
8,1 |
9,3 |
9,4 |
10,9 |
10,3 |
11,8 |
11,9 |
13,9 |
12,9 |
14,9 |
Фитинг, А |
250 |
300 |
350 |
Количество каналов |
Нечетное |
Нагретая вода |
Температура, °C |
95 → 80 |
Расход, м3/ч |
90,1 |
97,4 |
104,3 |
111,3 |
116,8 |
125,2 |
129,4 |
139,1 |
143,3 |
153,0 |
154,4 |
166,9 |
168,3 |
180,8 |
Перепад давления, мH2O |
2,4 |
2,9 |
4,0 |
4,5 |
4,0 |
4,5 |
1,5 |
1,8 |
1,5 |
1,7 |
1,9 |
2,3 |
2,0 |
2,3 |
Фитинг, А |
125 |
150 |
Количество каналов |
Четное |
Насосы |
Насос для абсорбента, кВт |
3,7+1,5 |
5,5+2,2 |
5,5+3,7 |
Насос для хладагента, кВт |
0,75 |
1,5 |
Вакуумный насос, кВт |
0,4 |
Электрическая мощность, кВА |
19,7 |
20 |
25 |
Толщина кабеля, мм2 |
22 |
Площадь нагрева, м2 |
22,0 |
25,0 |
30,0 |
Площадь охлаждения, м2 |
19,0 |
22,0 |
26,0 |
Габариты |
Длина, мм |
5960 |
7100 |
7175 |
7675 |
8244 |
Ширина, мм |
2260 |
2371 |
2447 |
2498 |
Высота, мм |
2471 |
2521 |
2598 |
2701 |
Пространство для демонтажа труб, мм |
5000 |
6000 |
6500 |
7000 |
Вес |
При траспортировке, т |
11,8 |
14,3 |
14,6 |
19,8 |
20,2 |
26,0 |
26,5 |
При эксплуатации, т |
12,8 |
15,8 |
16,1 |
21,8 |
22,2 |
28,0 |
28,5 |
Примечания:
1. Максимально допустимое давление водяного контура 8 кг/см2 для охлажденной, охлаждающей воды и 16 кг/см2 для нагретой воды.
2. Коэффициент загрязнения охлажденной, охлаждающей и нагретой воды 0,0001м2ч°С/ккал.

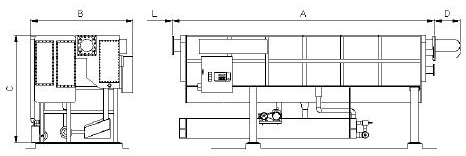

Габариты и масса
Модель AR-D |
30L2- 40L2 |
50L2- 60L2 |
70L2- 85L2 |
100L2- 130L2 |
150L2- 190L2 |
210L2- 270L2 |
300L2- 350L2 |
400L2 |
450L2 |
500L2- 550L2 |
600L2- 650L2 |
Длина (А), мм |
1816 |
2356 |
2583 |
3241 |
4370 |
4560 |
5560 |
6700 |
6682 |
7200 |
7700 |
Ширина (В), мм |
1849 |
1805 |
2044 |
2035 |
2097 |
2254 |
2260 |
2371 |
2371 |
2447 |
2498 |
Высота (С), мм |
1858 |
1877 |
2043 |
2042 |
2058 |
2221 |
2471 |
2521 |
2521 |
2598 |
2701 |
Соединительный патрубок (D), мм |
|
|
|
102 |
322 |
322 |
400 |
400 |
475 |
475 |
544 |
Пространство для демонтажа труб (L), мм |
1300 |
1800 |
2000 |
2900 |
4000 |
4000 |
5000 |
6000 |
6000 |
6500 |
7000 |
|
