Каталог оборудования
Поршневые электростанции
Газопоршневые электростанции импортного производства

Газопоршневые электростанции KORNUM

Газопоршневая электростанция KORNUM.025.W

Когенерационная установка KORNUM.025.W является агрегатом средней мощности на базе современного газового двигателя. КГУ представляет собой блочную конструкцию, внутри которой размещено комплектное теплотехническое оборудование, включая глушитель выхлопа, а также управляющее и силовое распределительное устройство. Установки данной серии могут быть оснащены звукоизоляционным кожухом.

B стандартном исполнении КГУ KORNUM.025.W предназначена для автономной работы и соответствует международным нормам TA-Luft 86.



Технические характеристики

Двигатель
Модель WAUKESHA F18GLD
Максимальная мощность двигателя, кВт 273
Количество цилиндров 6
Расположение цилиндров в ряд
Диаметр и ход поршня, мм 152 / 165
Рабочий объем, л 18
Степень сжатия 11:1
Число рабочих оборотов, мин-1 1500
Объем масла, л 166
Расход масла при полной нагрузке (±20%), г/кBт*час 0,3-0,7
  Генератор
КПД в рабочей точке, % 94,0
cos fi 0,8/1
Напряжение, В 400
Частота, Гц 50
Номинальные обороты, мин-1  1500
Энергетический баланс КГУ
Номинальная электрическая мощность, кВт 257
Номинальная тепловая мощность, кВт 360
Максимальная тепловая мощность, кВт.
В том числе:
366
- тепловая мощность системы охлаждения, кВт 183
- тепловая мощность от масляной системы, кВт 20
- тепловая мощность от промежуточного охладителя, кВт 39
- тепловая мощность выхлопных газов, охлажденных до 125°С, кВт 124
Остаточное излучение двигателя, кВт 54
Мощность топлива, кВт 722
Электрический КПД, % 35,5
Тепловой КПД, % 50,6
Общий КПД, % 86,1
Технические данные КГУ 1),2)
Расход газа при 100% мощности, м3 76,5
Расход газа при 75% мощности, м3 60,3
Расход газа при 50% мощности, м3 43,5
Номинальная температура отопительной воды вход/выход, °C 70/90
Минимальная/максимальная температура обратной воды, °C 50/70
Номинальный расход охлаждающей жидкости во вторичном контуре, кг/час 15 696
Температура выхлопных газов, °C 425
Масса выхлопных газов, кг/ч 1450
Количество воздуха для сгорания топлива, м3 1091
Температура приточного воздуха минимальная/максимальная, °C 10/35
Количество приточного воздуха, м3 14 500
Топливо, подвод газа к КГУ 3)
Теплотворность, МДж/м3 34
Минимальное метановое число 80
Давление газа, бар 0,02 ÷ 0,05
Максимальное колебание давления газа, % ±10
Параметры шума КГУ 4)
Уровень шума на расстоянии 1м без звукоизолирующего кожуха, дБ(А) 97
Уровень шума на расстоянии 1м от звукоизолирующего кожуха, дБ(А) 75
Уровень шума выхлопных газов на расстоянии 5 м от фланца, дБ(А) 73

Примечания:

1) Основные технические данные действительны при стандартных условиях в соответствии с документом 'Технические условия работы когенерационных установок'.

2) Рекомендуемая минимальная постоянная мощность составляет 50% от номинальной мощности.

3) Кроме природного газа можно использовать и иные виды газа (напр. пропан, биогаз, утилизированный газ).

4) Параметры шума соответствуют уровню акустического давления, измеренному в свободном звуковом поле.


Габариты и масса

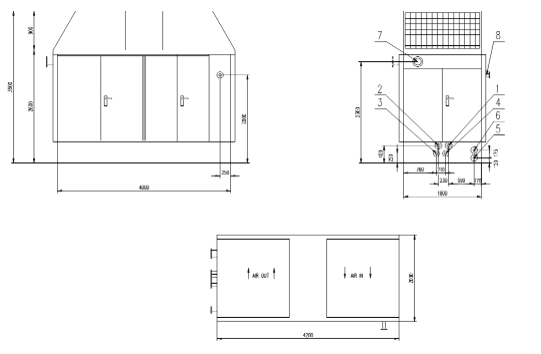

Газопоршневая электростанция KORNUM.025.W. Габариты.

Примечания:

1. Второй контур входной фланец DN65, PN6 (возврат воды).

2. Второй контур выходной фланец DN65, PN6.

3. Аварийное охлаждение выходной фланец (к драйкуллеру) DN65, PN6.

4. Аварийное охлаждение входной фланец (от драйкуллера) DN65, PN6.

5. Контур охлаждения смеси выходной фланец (к драйкуллеру) DN40,
PN6.

6. Контур охлаждения смеси входной фланец (от драйкуллера) DN40,
PN6.

7. Выход продуктов сгорания фланец DN150, PN6.

8. Вввод газа фланец DN50, PN6.

Длина (мм) 3500
Ширина (мм) 1800
Высота транспортная / общая (мм) 2760 / 2900
Масса транспортная / рабочая (кг) 5200 / 7200
