Когенерационная установка KORNUM.050.W является агрегатом средней мощности на базе современного газового двигателя. КГУ представляет собой блочную конструкцию, внутри которой размещено комплектное теплотехническое оборудование, включая глушитель выхлопа, а также управляющее и силовое распределительное устройство. Установки данной серии могут быть оснащены звукоизоляционным кожухом.
B стандартном исполнении КГУ KORNUM.050.W предназначена для автономной работы и соответствует международным нормам TA-Luft 86.
Технические характеристики
Двигатель |
Модель |
WAUKESHA L36GLD |
Максимальная мощность двигателя, кВт |
543 |
Количество цилиндров |
12 |
Расположение цилиндров |
V-образное |
Диаметр и ход поршня, мм |
152 / 165 |
Рабочий объем, л |
35,9 |
Степень сжатия |
11:1 |
Число рабочих оборотов, мин-1 |
1500 |
Объем масла, л |
326 |
Расход масла при полной нагрузке (±20%), г/кBт*час |
0,3-0,7 |
Генератор |
КПД в рабочей точке, % |
95,8 |
cos fi |
0,8/1 |
Напряжение, В |
400 |
Частота, Гц |
50 |
Номинальные обороты, мин-1 |
1500 |
Энергетический баланс КГУ |
Номинальная электрическая мощность, кВт |
520 |
Максимальная тепловая мощность, кВт.
В том числе: |
735 |
- тепловая мощность системы охлаждения, кВт |
371 |
- тепловая мощность от масляной системы, кВт |
41 |
- тепловая мощность от промежуточного охладителя, кВт |
77 |
- тепловая мощность выхлопных газов, охлажденных до 125°С, кВт |
247 |
Остаточное излучение двигателя, кВт |
72 |
Мощность топлива, кВт |
1443 |
Электрический КПД, % |
36,0 |
Тепловой КПД, % |
51,0 |
Общий КПД, % |
87,0 |
Технические данные КГУ 1),2) |
Расход газа при 100% мощности, м3/ч |
152,8 |
Расход газа при 75% мощности, м3/ч |
122,9 |
Расход газа при 50% мощности, м3/ч |
88,3 |
Номинальная температура отопительной воды вход/выход, °C |
70/90 |
Минимальная/максимальная температура обратной воды, °C |
50/70 |
Номинальный расход охлаждающей жидкости во вторичном контуре, кг/час |
31 608 |
Температура выхлопных газов, °C |
429 |
Количество выхлопных газов, м3/ч |
2850 |
Количество воздуха для сгорания топлива, м3/ч |
2152 |
Температура приточного воздуха минимальная/максимальная, °C |
10/35 |
Количество приточного воздуха min, м3/ч |
24 000 |
Топливо, подвод газа к КГУ 3)
|
Теплотворность, МДж/м3 |
34 |
Минимальное метановое число |
80 |
Давление газа, бар |
0,02 ÷ 0,05 |
Максимальное колебание давления газа, % |
±10 |
Параметры шума КГУ 4)
|
Уровень шума на расстоянии 1м без звукоизолирующего кожуха, дБ(А) |
97 |
Уровень шума на расстоянии 1м от звукоизолирующего кожуха, дБ(А) |
75 |
Уровень шума выхлопных газов на расстоянии 5 м от фланца, дБ(А) |
73 |
Примечания:
1) Основные технические данные действительны при стандартных условиях в соответствии с документом 'Технические условия работы когенерационных установок'.
2) Рекомендуемая минимальная постоянная мощность составляет 50% от номинальной мощности.
3) Кроме природного газа можно использовать и иные виды газа (напр. пропан, биогаз, утилизированный газ).
4) Параметры шума соответствуют уровню акустического давления, измеренному в свободном звуковом поле.

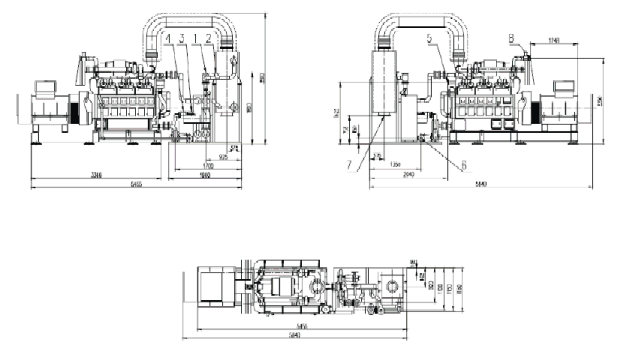

Габариты и масса
Примечания:
1. Второй контур входной фланец DN80, PN6 (возврат воды).
2. Второй контур выходной фланец DN80, PN6.
3. Аварийное охлаждение выходной фланец (к драйкуллеру) DN65, PN6.
4. Аварийное охлаждение входной фланец (от драйкуллера) DN65, PN6.
5. Контур охлаждения смеси выходной фланец (к драйкуллеру) DN50,
PN6.
6. Контур охлаждения смеси входной фланец (от драйкуллера) DN50,
PN6.
7. Выход продуктов сгорания фланец DN250, PN6.
8. Вввод газа фланец DN65, PN6.
Длина (мм) |
5850 |
Ширина (мм) |
1480 |
Высота (мм) |
3500 |
Масса без кожуха/с кожухом (кг) |
7850/9900 |
|
