Газопоршневая электростанция KORNUM.070.W

Когенерационная установка KORNUM.070.W является агрегатом средней мощности на базе современного газового двигателя. КГУ представляет собой блочную конструкцию, внутри которой размещено комплектное теплотехническое оборудование, включая глушитель выхлопа, а также управляющее и силовое распределительное устройство. Установки данной серии могут быть оснащены звукоизоляционным кожухом.

B стандартном исполнении КГУ KORNUM.070.W предназначена для автономной работы и соответствует международным нормам TA-Luft 86.



Технические характеристики

Двигатель
Модель WAUKESHA P48GLD
Максимальная мощность двигателя, кВт 727
Количество цилиндров 16
Расположение цилиндров V-образное
Диаметр и ход поршня, мм 152 / 165
Рабочий объем, л 47,9
Степень сжатия 11:1
Число рабочих оборотов, мин-1 1500
Объем масла, л 428
Расход масла при полной нагрузке (±20%), г/кBт*час 0,3-0,7
  Генератор
КПД в рабочей точке, % 96
cos fi 0,8/1
Напряжение, В 400
Частота, Гц 50
Номинальные обороты, мин-1  1500
Энергетический баланс КГУ
Номинальная электрическая мощность, кВт 698
Максимальная тепловая мощность, кВт.
В том числе:
980
- тепловая мощность системы охлаждения, кВт 500
- тепловая мощность от масляной системы, кВт 67
- тепловая мощность от промежуточного охладителя, кВт 120
- тепловая мощность выхлопных газов, охлажденных до 125°С, кВт 293
Остаточное излучение двигателя, кВт 143
Мощность топлива, кВт 1910
Электрический КПД, % 36,54
Тепловой КПД, % 51,34
Общий КПД, % 87,86
Технические данные КГУ 1),2)
Расход газа при 100% мощности, м3 202,2
Расход газа при 75% мощности, м3 164,0
Расход газа при 50% мощности, м3 115,9
Номинальная температура отопительной воды вход/выход, °C 70/90
Минимальная/максимальная температура обратной воды, °C 50/70
Номинальный расход охлаждающей жидкости во вторичном контуре, кг/час 42 120
Температура выхлопных газов, °C 400
Количество выхлопных газов, м3 3760
Количество воздуха для сгорания топлива, м3 2937
Температура приточного воздуха минимальная/максимальная, °C 10/35
Количество приточного воздуха min, м3 33 500
Топливо, подвод газа к КГУ 3)
Теплотворность, МДж/м3 34
Минимальное метановое число 80
Давление газа, бар 0,02 ÷ 0,05
Максимальное колебание давления газа, % ±10
Параметры шума КГУ 4)
Уровень шума на расстоянии 1м без звукоизолирующего кожуха, дБ(А) 97
Уровень шума на расстоянии 1м от звукоизолирующего кожуха, дБ(А) 75
Уровень шума выхлопных газов на расстоянии 5 м от фланца, дБ(А) 73

Примечания:

1) Основные технические данные действительны при стандартных условиях в соответствии с документом 'Технические условия работы когенерационных установок'.

2) Рекомендуемая минимальная постоянная мощность составляет 50% от номинальной мощности.

3) Кроме природного газа можно использовать и иные виды газа (напр. пропан, биогаз, утилизированный газ).

4) Параметры шума соответствуют уровню акустического давления, измеренному в свободном звуковом поле.


Габариты и масса

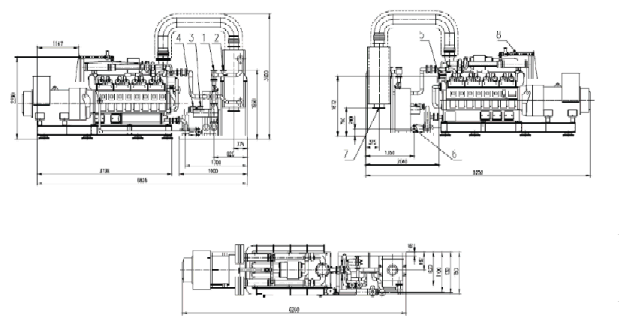

Газопоршневая электростанция KORNUM.070.W. Габариты.

Примечания:

1. Второй контур входной фланец DN80, PN6 (возврат воды).

2. Второй контур выходной фланец DN80, PN6.

3. Аварийное охлаждение выходной фланец (к драйкуллеру) DN65, PN6.

4. Аварийное охлаждение входной фланец (от драйкуллера) DN65, PN6.

5. Контур охлаждения смеси выходной фланец (к драйкуллеру) DN50,
PN6.

6. Контур охлаждения смеси входной фланец (от драйкуллера) DN50,
PN6.

7. Выход продуктов сгорания фланец DN250, PN6.

8. Вввод газа фланец DN65, PN6.

Длина (мм) 6250
Ширина (мм) 1480
Высота (мм) 3500
Масса без кожуха/с кожухом (кг) 10 300/12 600
