Газопоршневая электростанция KORNUM.010.T Газопоршневая электростанция KORNUM.015.T Газопоршневая электростанция KORNUM.025.W Газопоршневая электростанция KORNUM.035.W
Газопоршневая электростанция KORNUM.050.W Газопоршневая электростанция KORNUM.070.W Газопоршневая электростанция KORNUM.210.W Газопоршневая электростанция KORNUM.320.W
Каталог оборудования
Поршневые электростанции
Газопоршневые электростанции импортного производства

Газопоршневые электростанции KORNUM

Газопоршневая электростанция KORNUM.100.W

Когенерационная установка KORNUM.100.W является агрегатом средней мощности на базе современного газового двигателя. КГУ представляет собой блочную конструкцию, внутри которой размещено комплектное теплотехническое оборудование, включая глушитель выхлопа, а также управляющее и силовое распределительное устройство. Установки данной серии могут быть оснащены звукоизоляционным кожухом.

B стандартном исполнении КГУ KORNUM.100.W предназначена для автономной работы и соответствует международным нормам TA-Luft 86.



Технические характеристики

Двигатель
Модель WAUKESHA 16V150LTD
Максимальная мощность двигателя, кВт 1150
Количество цилиндров 16
Расположение цилиндров V-образное
Диаметр и ход поршня, мм 152 / 165
Рабочий объем, л 48
Степень сжатия 10:1/14:1
Число рабочих оборотов, мин-1 1500
Объем масла, л 454
Расход масла при полной нагрузке (±20%), г/кBт*час 0,3
  Генератор
cos fi 0,8/1
Напряжение, В 400
Частота, Гц 50
Номинальные обороты, мин-1  1500
Энергетический баланс КГУ
Номинальная электрическая мощность, кВт 1000
Максимальная тепловая мощность, кВт.
В том числе:
1100
- тепловая мощность системы охлаждения, кВт 449
- тепловая мощность от масляной системы, кВт 220
- тепловая мощность от промежуточного охладителя, кВт 441
- тепловая мощность выхлопных газов, охлажденных до 125°С, кВт 123
Остаточное излучение двигателя, кВт 143
Мощность топлива, кВт 2403
Электрический КПД, % 41,2
Тепловой КПД, % 45,7
Общий КПД, % 86,8
Технические данные КГУ 1),2)
Расход газа при 100% мощности, м3 257,3
Номинальная температура воды контура 1-ой ступени охлаждения, выход, °C 99
Номинальная температура воды контура 2-ой ступени охлаждения, вход, °C 54
Объем контура 1-ой ступени охлаждения, л 159
Объем контура 2-ой ступени охлаждения, л 30
Температура выхлопных газов, °C 399
Масса выхлопных газов, кг/ч 5279
Количество воздуха для сгорания топлива, м3 3918
Температура приточного воздуха минимальная/максимальная, °C 10/35
Количество приточного воздуха, м3 3911
Топливо, подвод газа к КГУ 3)
Теплотворность, МДж/м3 34
Минимальное метановое число 80
Давление газа, бар мин. 0,21
Максимальное колебание давления газа, % ±10
Параметры шума КГУ 4)
Уровень шума на расстоянии 1м без звукоизолирующего кожуха, дБ(А) 100
Уровень шума выхлопных газов на расстоянии 1 м от фланца, дБ(А) 101

Примечания:

1) Основные технические данные действительны при стандартных условиях в соответствии с документом 'Технические условия работы когенерационных установок'.

2) Рекомендуемая минимальная постоянная мощность составляет 50% от номинальной мощности.

3) Кроме природного газа можно использовать и иные виды газа (напр. пропан, биогаз, утилизированный газ).

4) Параметры шума соответствуют уровню акустического давления, измеренному в свободном звуковом поле.


Габариты и масса

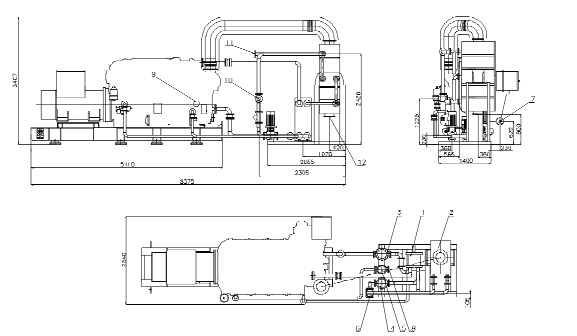

Газопоршневая электростанция KORNUM.100.W. Габариты.

Примечания:

1. Пластинчатый теплообменник.

2. Котел-утилизатор.

3. Электрический насос охлаждения двигателя.

4. Электрический насос нагревательного контура.

5. Электрический насос водяного охладителя.

6. Трехходовой клапан с приводом.

7. Фланец входа газа.

8. Входной фланец (от охлаждающей смеси).

9. Выходной фланец (от промежуточного охладителя).

10. Входной фланец нагревающей воды.

11. Выходной фланец нагревающей воды.

12. Фланец выхода продуктов сгорания DN 250 PN 6.

Длина (мм) 4851
Ширина (мм) 2159
Высота (мм) 2235
Масса (кг) 13 730
