Описание

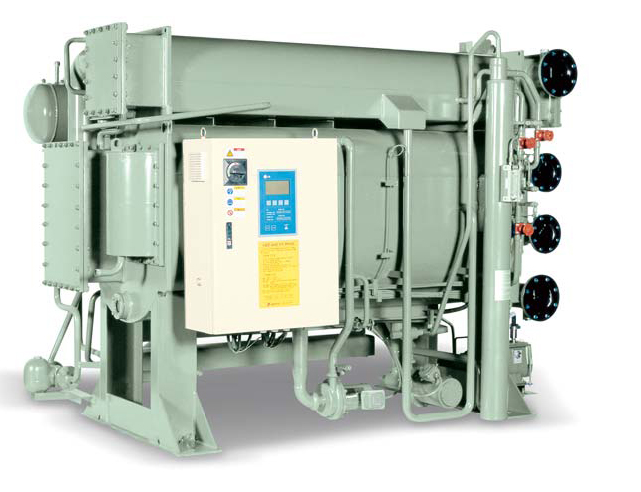

Абсорбционные чиллеры двойного эффекта с паровым нагревом. В режиме охлаждения температура воды на выходе охлаждается до 7 °С. В качестве источника тепла, приводящего установку в действие, используется пар.
Технические характеристики
Модель
|
Устройство |
LSH-S010 |
LSH-S012 |
LSH-S015 |
LSH-S018 |
LSH-S021 |
| Номинальная мощность в режиме охлаждения |
(USRT) |
100 |
120 |
150 |
180 |
210 |
| кВт |
352 |
422 |
528 |
633 |
739 |
| Система охлаждённой воды |
|
12 → 7 °С |
| - расход |
м3/ч |
60,5 |
72,6 |
90,7 |
108,9 |
127,0 |
| - перепад давления |
(мH2O) |
6,5 |
6,6 |
8,0 |
8,3 |
7,5 |
| - фитинг |
дюймы |
4 |
5 |
| Система охлаждающей воды |
|
32 → 37,5 °С |
| - расход |
м3/ч |
100 |
120 |
150 |
180 |
210 |
| - перепад давления |
(мH2O) |
3.9 |
4.4 |
6.5 |
7.7 |
5.6 |
| - фитинг |
дюймы |
5 |
6 |
| Электрическое питание |
|
3 фазы, 220/380/440 В, 50~60 Гц |
| Полный электрический ток |
А |
9,6 |
9,6 |
| Электрические параметры |
| Площадь сечения кабеля |
мм2 |
3,5 |
| Мощность |
кВА |
6,3 |
6,3 |
| Насос для абсорбента №1 |
кВт |
2,4 (6,4) |
2,4 (6,4) |
| Насос для абсорбента №2 |
кВт |
********* |
| Насос для хладагента |
кВт |
0,2 (1,13) |
| Продувной насос |
кВт |
0,4 (1,6) |
| Габариты |
| Длина |
мм |
2650 |
3670 |
3730 |
| Ширина |
мм |
1775 |
1880 |
| Высота |
мм |
2030 |
2300 |
| Масса поставки |
| Рабочая |
т. |
4,2 |
4,4 |
5,5 |
5,7 |
6,8 |
| Полная |
т. |
3,8 |
4,0 |
5,0 |
5,1 |
6,1 |
| Топливо |
| Расход пара |
кг/ч |
440 |
528 |
660 |
792 |
924 |
| Фитинг парового сопла |
дюйм |
2 |
2 1/2 |
| Фитинг устья дрены |
дюйм |
1 |
| Паровой клапан |
дюйм |
1 |
1 1/2 |
| Пространство для демонтажа труб |
мм |
2,400 |
3,400 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
4) Альтернативный диапазон температур охлаждающей воды можно получить по запросу.
5) Технические характеристики могут быть изменены без предварительного уведомления
Технические характеристики (продолжение)
Модель
|
Устройство |
LSH-S024 |
LSH-S028 |
LSH-S032 |
LSH-S036 |
LSH-S040 |
| Номинальная мощность в режиме охлаждения |
(USRT) |
240 |
280 |
320 |
360 |
400 |
| кВт |
844 |
985 |
1,125 |
1266 |
1407 |
| Система охлаждённой воды |
|
12 → 7 °С |
| - расход |
м3/ч |
145,2 |
169,3 |
193,5 |
217,7 |
241,9 |
| - перепад давления |
(мH2O) |
7,9 |
5,1 |
5,5 |
5,8 |
6,1 |
| - фитинг |
дюймы |
5 |
6 |
| Система охлаждающей воды |
|
32 → 37,5 °С |
| - расход |
м3/ч |
240 |
280 |
320 |
360 |
400 |
| - перепад давления |
(мH2O) |
6.2 |
10.9 |
12.1 |
8.7 |
9.4 |
| - фитинг |
дюймы |
6 |
8 |
| Электрическое питание |
|
3 фазы, 220/380/440 В, 50~60 Гц |
| Полный электрический ток |
А |
9,6 |
13,7 |
| Электрические параметры |
| Площадь сечения кабеля |
мм2 |
3,5 |
| Мощность |
кВА |
6,3 |
9,0 |
| Насос для абсорбента №1 |
кВт |
2,4 (6,4) |
3,4 (10,2) |
| Насос для абсорбента №2 |
кВт |
********* |
| Насос для хладагента |
кВт |
0,2 (1,13) |
0,4 (1,42) |
| Продувной насос |
кВт |
0,4 (1,6) |
| Габариты |
| Длина |
мм |
3730 |
4750 |
4850 |
| Ширина |
мм |
1880 |
2110 |
| Высота |
мм |
2300 |
2550 |
| Масса поставки |
| Рабочая |
т. |
7,1 |
8,4 |
8,8 |
10,8 |
11,2 |
| Полная |
т. |
6,3 |
7,5 |
7,8 |
9,6 |
9,9 |
| Топливо |
| Расход пара |
кг/ч |
1060 |
1230 |
1410 |
1580 |
1760 |
| Фитинг парового сопла |
дюйм |
2 1/2 |
3 |
| Фитинг устья дрены |
дюйм |
1 |
1 1/2 |
| Паровой клапан |
дюйм |
1 1/2 |
2 |
| Пространство для демонтажа труб |
мм |
3,400 |
4,500 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
4) Альтернативный диапазон температур охлаждающей воды можно получить по запросу.
5) Технические характеристики могут быть изменены без предварительного уведомления
Технические характеристики (продолжение)
Модель
|
Устройство |
LSH-S045 |
LSH-S050 |
LSH-S056 |
LSH-S063 |
LSH-S070 |
LSH-S080 |
LSH-S090 |
| Номинальная мощность в режиме охлаждения |
(USRT) |
450 |
500 |
560 |
630 |
700 |
800 |
900 |
| кВт |
1583 |
1758 |
1969 |
2216 |
2462 |
2813 |
3165 |
| Система охлаждённой воды |
|
12 → 7 °С |
| - расход |
м3/ч |
272,2 |
302,4 |
338,7 |
381,0 |
423,4 |
483,8 |
544,3 |
| - перепад давления |
(мH2O) |
5,2 |
5,5 |
4,6 |
6,2 |
8,1 |
4,7 |
6,4 |
| - фитинг |
дюймы |
8 |
10 |
| Система охлаждающей воды |
|
32 → 37,5 °С |
| - расход |
м3/ч |
450 |
500 |
560 |
630 |
700 |
800 |
900 |
| - перепад давления |
(мH2O) |
10.3 |
11.2 |
7.1 |
9.4 |
12.1 |
8.4 |
11.1 |
| - фитинг |
дюймы |
10 |
12 |
14 |
| Электрическое питание |
|
3 фазы, 220/380/440 В, 50~60 Гц |
| Полный электрический ток |
А |
13,7 |
26,8 |
25,8 |
34,6 |
| Электрические параметры |
| Площадь сечения кабеля |
мм2 |
3,5 |
8 |
14 |
| Мощность |
кВА |
9,0 |
17,7 |
17,0 |
22,8 |
| Насос для абсорбента №1 |
кВт |
3,4 (10,2) |
6,6 (16,2) |
7,5 (25,0) |
| Насос для абсорбента №2 |
кВт |
**** |
2,0 (6,8) |
2,2 (5,8) |
| Насос для хладагента |
кВт |
0,4 (1,42) |
| Продувной насос |
кВт |
0,4 (1,6) |
| Габариты |
| Длина |
мм |
4850 |
5060 |
5600 |
6100 |
5710 |
6210 |
| Ширина |
мм |
2250 |
2480 |
2825 |
| Высота |
мм |
2,780 |
3,255 |
3,400 |
| Масса поставки |
| Рабочая |
т. |
13,2 |
13,6 |
18,8 |
20,4 |
21,9 |
28,1 |
30,1 |
| Полная |
т. |
11,6 |
11,9 |
16,3 |
17,7 |
19,0 |
24,1 |
25,8 |
| Топливо |
| Расход пара |
кг/ч |
1980 |
2200 |
2470 |
2780 |
3080 |
3520 |
3960 |
| Фитинг парового сопла |
дюйм |
3 |
4 |
5 |
| Фитинг устья дрены |
дюйм |
1 1/2 |
2 |
2 1/2 |
| Паровой клапан |
дюйм |
2 1/2 |
3 |
| Пространство для демонтажа труб |
мм |
4,500 |
4,600 |
5,200 |
5,700 |
5,200 |
5,700 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
4) Альтернативный диапазон температур охлаждающей воды можно получить по запросу.
5) Технические характеристики могут быть изменены без предварительного уведомления
Технические характеристики (продолжение)
Модель
|
Устройство |
LSH-S100 |
LSH-S110 |
LSH-S120 |
LSH-S130 |
LSH-S140 |
LSH-S150 |
| Номинальная мощность в режиме охлаждения |
(USRT) |
1,000 |
1,100 |
1,200 |
1,300 |
1,400 |
1,500 |
| кВт |
3517 |
3869 |
4220 |
4572 |
4924 |
5275 |
| Система охлаждённой воды |
|
12 → 7 °С |
| - расход |
м3/ч |
604,8 |
665,3 |
725,8 |
786,2 |
846,7 |
907,2 |
| - перепад давления |
(мH2O) |
8,4 |
6,2 |
7,9 |
9,8 |
8,0 |
9,8 |
| - фитинг |
дюймы |
10 |
12 |
14 |
| Система охлаждающей воды |
|
32 → 37,5 °С |
| - расход |
м3/ч |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
| - перепад давления |
(мH2O) |
14.3 |
8.8 |
10.9 |
13.4 |
12.3 |
14.6 |
| - фитинг |
дюймы |
14 |
16 |
| Электрическое питание |
|
3 фазы, 220/380/440 В, 50~60 Гц |
| Полный электрический ток |
А |
34,6 |
46,7 |
| Электрические параметры |
| Площадь сечения кабеля |
мм2 |
14 |
22 |
| Мощность |
кВА |
22,8 |
30,7 |
| Насос для абсорбента №1 |
кВт |
7,5 (25,0) |
| Насос для абсорбента №2 |
кВт |
2,2 (5,8) |
5,5 (14,5) |
| Насос для хладагента |
кВт |
0,4 (1,42) |
1,5 (4,0) |
| Продувной насос |
кВт |
0,4 (1,6) |
0,75 (2,4) |
| Габариты |
| Длина |
мм |
6730 |
6170 |
6690 |
7180 |
6830 |
7330 |
| Ширина |
мм |
2825 |
3000 |
3250 |
| Высота |
мм |
3,400 |
3,600 |
3,650 |
| Масса поставки |
| Рабочая |
т. |
32,2 |
35,7 |
38,0 |
40,1 |
44,4 |
46.8 |
| Полная |
т. |
27,7 |
31,2 |
33,2 |
35,1 |
38,8 |
41,0 |
| Топливо |
| Расход пара |
кг/ч |
4400 |
4840 |
5280 |
5720 |
6160 |
6600 |
| Фитинг парового сопла |
дюйм |
5 |
6 |
| Фитинг устья дрены |
дюйм |
2 1/2 |
3 |
| Паровой клапан |
дюйм |
3 |
4 |
| Пространство для демонтажа труб |
мм |
6,200 |
5,800 |
6,300 |
6,800 |
6,300 |
6,800 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
4) Альтернативный диапазон температур охлаждающей воды можно получить по запросу.
5) Технические характеристики могут быть изменены без предварительного уведомления
|
