Описание

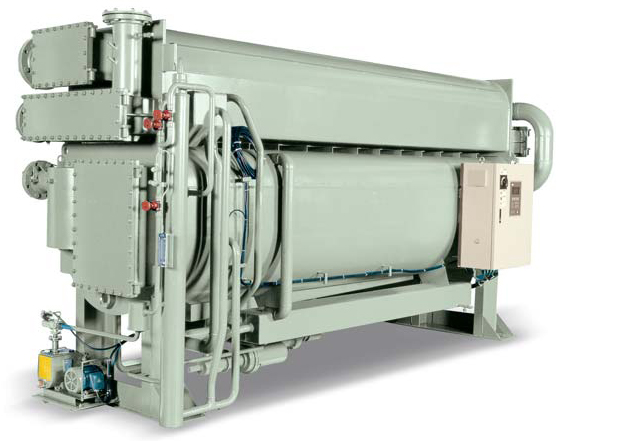

Абсорбционные чиллеры с водяным нагревом.
Холодная вода с температурой 8°С может быть получена за счет использования сбросного тепла горячей воды с температурой от 80°С до 95°С, поступающей из газовых двигателей и т.п. Аппарат охлаждения использует в качестве тепла, приводящего его в действие, сбросное тепло горячей воды с низкой температурой.
Технические характеристики
Модель
|
Устройство |
LWM-W003 |
LWM-W004 |
LWM-W005 |
LWM-W007 |
LWM-W008 |
LWM-W010 |
| Температура охлажденной воды |
°С |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
| Мощность в режиме охлаждения |
(USRT) |
28 |
30 |
38 |
40 |
47 |
50 |
61 |
65 |
75 |
80 |
94 |
100 |
| Система охлаждённой (нагретой) воды |
|
|
| - расход |
м3/ч |
17,1 |
18,1 |
22,8 |
24,2 |
28,5 |
30,2 |
37,0 |
39,3 |
45,6 |
48,4 |
57,0 |
60,5 |
| - перепад давления |
(мH2O) |
2,2 |
2,5 |
2,9 |
3,3 |
5,3 |
6,0 |
6,5 |
7,3 |
6,7 |
7,6 |
5,8 |
6,5 |
| - фитинг |
дюймы |
2 1/2 |
3 |
4 |
| Система охлаждающей воды |
|
31 → 36,5 °С |
| - расход |
м3/ч |
37,4 |
39,4 |
49,8 |
52,5 |
62,3 |
65,7 |
81,0 |
85,4 |
99,7 |
105,1 |
124,6 |
131,3 |
| - перепад давления |
(мH2O) |
2,5 |
2,8 |
3,6 |
44,0 |
6,3 |
7,0 |
2,3 |
2,6 |
2,8 |
3,1 |
4,3 |
4,8 |
| - фитинг |
дюймы |
3 |
5 |
| Система нагретой воды |
|
95 → 80 °С |
| - расход |
м3/ч |
8,0 |
8,4 |
10,7 |
11,2 |
13,4 |
14,0 |
17,4 |
18,2 |
21,4 |
22,4 |
26,7 |
28,0 |
| - перепад давления |
(мH2O) |
1,1 |
1,2 |
1,2 |
1,3 |
2,6 |
2,9 |
0,8 |
0,9 |
0,9 |
1,0 |
2,1 |
2,3 |
| - фитинг |
дюймы |
1 1/2 |
2 1/2 |
3 |
| - фитинг регулирующего клапана |
дюймы |
1 1/2 |
2 |
2 1/2 |
| Электрическое питание |
|
3 фазы, 220/380 В, 50/60 Гц |
| Электрические параметры |
| Полный электрический ток |
А |
6,7 |
9,4 |
| Площадь сечения кабеля |
мм2 |
3,5 |
| Потребление электрической энергии |
кВА |
4,4 |
6,2 |
| Насос для абсорбента №1 |
кВт (А) |
1,2 (4,1) |
2,0 (6,8) |
| Насос для абсорбента №2 |
кВт (А) |
******** |
| Насос для хладагента |
кВт (А) |
0,2 (1,13) |
0,2 (1,13) |
| Продувной насос |
кВт (А) |
0,4 (1,0) |
| Габариты |
| Длина |
мм |
2020 |
2520 |
2547 |
3567 |
| Ширина |
мм |
1344 |
1346 |
1305 |
| Высота |
мм |
1952 |
1965 |
2150 |
| Масса |
| При эксплуатации |
т. |
2,1 |
2,3 |
2,7 |
4,1 |
4,3 |
5,3 |
| При транспортировке |
т. |
1,8 |
1,9 |
2,3 |
3,5 |
3,7 |
4,6 |
| Пространство для демонтажа труб |
мм |
2000 |
2400 |
3400 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
4) Альтернативный диапазон температур охлаждающей воды можно получить по запросу
5) Технические характеристики могут быть изменены без предварительного уведомления
Технические характеристики (продолжение)
Модель
|
Устройство |
LWM-W012 |
LWM-W014 |
LWM-W016 |
LWM-W019 |
LWM-W021 |
LWM-W024 |
| Температура охлажденной воды |
°С |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
| Мощность в режиме охлаждения |
(USRT) |
113 |
120 |
132 |
140 |
151 |
160 |
179 |
190 |
198 |
210 |
226 |
240 |
| Система охлаждённой (нагретой) воды |
|
|
| - расход |
м3/ч |
68,3 |
72,6 |
79,7 |
84,7 |
91,1 |
96,8 |
108,2 |
114,9 |
119,6 |
127,0 |
136,7 |
145,2 |
| - перепад давления |
(мH2O) |
5,8 |
6,5 |
6,0 |
6,8 |
6,4 |
7,2 |
5,9 |
6,6 |
5,8 |
6,5 |
5,9 |
6,7 |
| - фитинг |
дюймы |
4 |
5 |
6 |
| Система охлаждающей воды |
|
31 → 36,5 °С |
| - расход |
м3/ч |
149,5 |
157,6 |
174,4 |
183,9 |
199,4 |
210,2 |
236,8 |
249,6 |
261,7 |
275,8 |
299,1 |
315,2 |
| - перепад давления |
(мH2O) |
5,1 |
5,7 |
3,6 |
4,0 |
4,1 |
44,6 |
7,3 |
8,1 |
7,8 |
8,7 |
5,7 |
6,3 |
| - фитинг |
дюймы |
5 |
6 |
8 |
| Система нагретой воды |
|
95 → 80 °С |
| - расход |
м3/ч |
32,0 |
33,6 |
37,4 |
39,2 |
42,7 |
44,8 |
50,7 |
53,2 |
56,1 |
58,8 |
64,1 |
67,2 |
| - перепад давления |
(мH2O) |
2,2 |
2,4 |
2,2 |
2,4 |
2,4 |
2,6 |
4,4 |
4,8 |
4,3 |
4,7 |
4,4 |
4,8 |
| - фитинг |
дюймы |
3 |
4 |
| - фитинг регулирующего клапана |
дюймы |
3 |
4 |
| Электрическое питание |
|
3 фазы, 220/380 В, 50/60 Гц |
| Электрические параметры |
| Полный электрический ток |
А |
9,4 |
9,7 |
8,9 |
| Площадь сечения кабеля |
мм2 |
3,5 |
| Потребление электрической энергии |
кВА |
6,2 |
6,4 |
5,9 |
| Насос для абсорбента №1 |
кВт (А) |
2,0 (6,8) |
2,2 (6,0) |
| Насос для абсорбента №2 |
кВт (А) |
******** |
| Насос для хладагента |
кВт (А) |
0,2 (1,13) |
0,4 (1,42) |
| Продувной насос |
кВт (А) |
0,4 (1,0) |
| Габариты |
| Длина |
мм |
3567 |
3627 |
4630 |
4784 |
| Ширина |
мм |
1305 |
1476 |
1539 |
| Высота |
мм |
2150 |
2330 |
2630 |
| Масса |
| При эксплуатации |
т. |
5,7 |
6,9 |
7,2 |
8,4 |
8,9 |
10,8 |
| При транспортировке |
т. |
4,9 |
5,8 |
6,1 |
7,1 |
7,5 |
9,1 |
| Пространство для демонтажа труб |
мм |
3400 |
4500 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
4) Альтернативный диапазон температур охлаждающей воды можно получить по запросу
5) Технические характеристики могут быть изменены без предварительного уведомления
Технические характеристики (продолжение)
Модель
|
Устройство |
LWM-W027 |
LWM-W031 |
LWM-W034 |
LWM-W038 |
LWM-W043 |
LWM-W048 |
LWM-W054 |
| Температура охлажденной воды |
°С |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
| Мощность в режиме охлаждения |
(USRT) |
254 |
270 |
292 |
310 |
320 |
340 |
358 |
380 |
405 |
430 |
452 |
480 |
509 |
540 |
| Система охлаждённой (нагретой) воды |
|
|
| - расход |
м3/ч |
153,8 |
163,3 |
176,6 |
187,5 |
193,7 |
205,6 |
216,4 |
229,8 |
244,9 |
260,1 |
273,4 |
290,3 |
307,6 |
326,6 |
| - перепад давления |
(мH2O) |
5,7 |
6,4 |
6,6 |
7,4 |
6,4 |
7,2 |
5,8 |
6,5 |
8,1 |
9,1 |
10,8 |
12,2 |
6,0 |
6,8 |
| - фитинг |
дюймы |
6 |
8 |
| Система охлаждающей воды |
|
31 → 36,5 °С |
| - расход |
м3/ч |
336,4 |
354,4 |
386,3 |
407,2 |
423,7 |
446,6 |
473,5 |
499,1 |
535,8 |
564,8 |
598,1 |
630,5 |
672,9 |
709,3 |
| - перепад давления |
(мH2O) |
6,3 |
7,0 |
7,2 |
8,0 |
7,7 |
8,6 |
5,8 |
6,4 |
7,8 |
8,7 |
10,2 |
11,3 |
5,9 |
6,6 |
| - фитинг |
дюймы |
8 |
10 |
12 |
14 |
| Система нагретой воды |
|
95 → 80 °С |
| - расход |
м3/ч |
72,1 |
75,6 |
82,8 |
86,8 |
90,8 |
95,2 |
101,5 |
106,4 |
114,8 |
120,4 |
128,2 |
134,4 |
144,2 |
151,2 |
| - перепад давления |
(мH2O) |
4,4 |
4,8 |
4,4 |
4,8 |
4,4 |
4,8 |
2,0 |
2,2 |
2,7 |
3,0 |
3,6 |
4,0 |
2,5 |
2,8 |
| - фитинг |
дюймы |
4 |
5 |
6 |
8 |
| - фитинг регулирующего клапана |
дюймы |
4 |
5 |
6 |
| Электрическое питание |
|
3 фазы, 220/380 В, 50/60 Гц |
| Электрические параметры |
| Полный электрический ток |
А |
8,9 |
20,9 |
19,9 |
| Площадь сечения кабеля |
мм2 |
3,5 |
5,5 |
| Потребление электрической энергии |
кВА |
5,9 |
13,8 |
13,1 |
| Насос для абсорбента №1 |
кВт (А) |
2,0 (6,0) |
3,0 (11,2) |
| Насос для абсорбента №2 |
кВт (А) |
***** |
2,0 (6,8) |
2,2 (5,8) |
| Насос для хладагента |
кВт (А) |
0,4 (1,42) |
| Продувной насос |
кВт (А) |
0,4 (1,0) |
| Габариты |
| Длина |
мм |
4784 |
4789 |
4931 |
5473 |
5971 |
5616 |
| Ширина |
мм |
1539 |
1652 |
2015 |
2195 |
| Высота |
мм |
2630 |
2886 |
3260 |
3680 |
| Масса |
| При эксплуатации |
т. |
11,3 |
13,4 |
14,0 |
19,3 |
20,9 |
22,0 |
27,5 |
| При транспортировке |
т. |
9,5 |
11,2 |
11,7 |
16,2 |
17,6 |
18,5 |
22,7 |
| Пространство для демонтажа труб |
мм |
4500 |
4600 |
5200 |
5700 |
5200 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
4) Альтернативный диапазон температур охлаждающей воды можно получить по запросу
5) Технические характеристики могут быть изменены без предварительного уведомления
Технические характеристики (продолжение)
Модель
|
Устройство |
LWM-W060 |
LWM-W067 |
LWM-W074 |
LWM-W081 |
LWM-W088 |
LWM-W095 |
LWM-W102 |
| Температура охлажденной воды |
°С |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
12-7 |
13-8 |
| Мощность в режиме охлаждения |
(USRT) |
565 |
600 |
631 |
670 |
697 |
740 |
763 |
810 |
829 |
880 |
895 |
950 |
961 |
1020 |
| Система охлаждённой (нагретой) воды |
|
|
| - расход |
м3/ч |
341,7 |
362,9 |
381,6 |
405,2 |
421,5 |
447,6 |
461,4 |
489,9 |
501,2 |
532,2 |
541,1 |
574,6 |
581,0 |
616,9 |
| - перепад давления |
(мH2O) |
8,0 |
9,0 |
10,6 |
11,9 |
7,9 |
8,9 |
10,1 |
11,4 |
12,5 |
14,1 |
10,2 |
11,5 |
12,7 |
14,3 |
| - фитинг |
дюймы |
8 |
10 |
12 |
| Система охлаждающей воды |
|
31 → 36,5 °С |
| - расход |
м3/ч |
747,6 |
788,1 |
834,9 |
880,0 |
922,1 |
972,0 |
1009 |
1064 |
1097 |
1156 |
1184 |
1248 |
1271 |
1340 |
| - перепад давления |
(мH2O) |
7,7 |
8,5 |
10,0 |
11,1 |
6,2 |
6,9 |
7,7 |
8,6 |
9,5 |
10,6 |
8,8 |
9,8 |
10,4 |
11,6 |
| - фитинг |
дюймы |
14 |
16 |
| Система нагретой воды |
|
95 → 80 °С |
| - расход |
м3/ч |
160,2 |
168,0 |
178,9 |
187,6 |
197,6 |
207,2 |
216,3 |
226,8 |
235,0 |
246,4 |
253,7 |
266,0 |
272,4 |
285,6 |
| - перепад давления |
(мH2O) |
3,4 |
3,7 |
4,5 |
4,9 |
1,3 |
1,4 |
1,6 |
1,8 |
2,0 |
2,2 |
1,7 |
1,9 |
2,0 |
2,2 |
| - фитинг |
дюймы |
8 |
| - фитинг регулирующего клапана |
дюймы |
6 |
8 |
| Электрическое питание |
|
3 фазы, 220/380 В, 50/60 Гц |
| Электрические параметры |
| Полный электрический ток |
А |
19,9 |
25,7 |
38,0 |
| Площадь сечения кабеля |
мм2 |
5,5 |
8,0 |
14,0 |
| Потребление электрической энергии |
кВА |
13,1 |
16,9 |
25,0 |
| Насос для абсорбента №1 |
кВт (А) |
3,0 (11,2) |
4,5 (17,0) |
| Насос для абсорбента №2 |
кВт (А) |
2,2 (5,8) |
5,5 (14,5) |
| Насос для хладагента |
кВт (А) |
0,4 (1,42) |
1,5 (4,0) |
| Продувной насос |
кВт (А) |
0,4 (1,0) |
0,75 (2,0) |
| Габариты |
| Длина |
мм |
6114 |
6639 |
6346 |
6871 |
7371 |
7050 |
7550 |
| Ширина |
мм |
2195 |
2680 |
2970 |
| Высота |
мм |
3680 |
3920 |
4040 |
| Масса |
| При эксплуатации |
т. |
29,5 |
31,7 |
35,7 |
38,2 |
40,5 |
45,0 |
47,4 |
| При транспортировке |
т. |
24,4 |
26,3 |
30,1 |
32,3 |
34,2 |
37,8 |
39,8 |
| Пространство для демонтажа труб |
мм |
5700 |
6200 |
5800 |
6300 |
6800 |
6500 |
7000 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
4) Альтернативный диапазон температур охлаждающей воды можно получить по запросу
5) Технические характеристики могут быть изменены без предварительного уведомления
|
