Водогрейные котлы Riello серии 3600 BTS

Водогрейные котлы Riello серии 3600 BTS

Описание

"Узкий" низкотемпературный водогрейный котел серии RIELLO 3600 BTS с высоким среднесезонным КПД для установки в низкотемпературных системах отопления. Котел оснащен горизонтальной инверсионной камерой сгорания с верхним расположением пучка дымогарных труб. Котел может быть укомплектован вентиляторными горелками на любом виде топлива. Особая конструкция камеры сгорания и пучка дымогарных труб, являющиеся последней разработкой концерна RIELLO, позволяют избежать образования конденсата на поверхностях нагрева котла, а также снизить температуру воды, возвращаемой из системы отопления в котел. Последнее обстоятельство позволяет особенно эффективно применять данный котел в системах теплоснабжения с погодозависимым регулированием.

Камера сгорания полностью "омывается" котловой водой. Внутри дымогарных труб имеются регулируемые турбуляторы из нержавеющей стали, позволяющие изменять аэродинамическое сопротивление котла и тем самым выбирать оптимальный режим работы. Габаритный размер по ширине котла невелик, что позволяет транспортировать котел через узкие проходы и устанавливать в ограниченных по площади помещениях котельных. Передняя дверца открывается направо и налево. Крышка дымосборной камеры является съёмной для обеспечения удобства внутреннего осмотра, технического обслуживания и чистки внутренних поверхностей котла. Корпус котла и защитная облицовка выполнены из стали с огнеупорной окраской и покрыты изолирующим слоем из стекловолокна. Выпускается 8 типоразмеров полезной мощностью от 104,8 до 746,8 кВт.

Пульт управления не входит в комплект поставки и заказывается отдельно.



Функциональные характеристики

  • Возможность подключения к отдельному бойлеру для получения воды для контура ГВС.
  • Возможность управления котлом посредством термостатического или погодозависимого пульта управления.
  • Возможность использования вентиляторных горелок на жидком и газообразном видах топлива.
  • Возможность при использовании климатического пульта управления в режиме изменяемой температуры теплоносителя снизить температуру, возвращаемой в котел воды без образования конденсата на поверхностях нагрева котла (при работе на газе до 35оС; при работе на дизельном топливе до 30оС; при работе на мазуте до 45оС). При этом уменьшается количество запусков и остановок горелки, что сокращает силу и количество тепловых ударных воздействий на камеру сгорания и дымовой тракт котла.

Технические характеристики

 Модель 90 BTS 140 BTS 180 BTS 270 BTS 360 BTS 450 BTS 540 BTS 630 BTS
Топливо Газ / дизельное топливо / мазут
Полная тепловая мощность
- мин., кВт 81 123 165 242 326 406 487 567
- макс., кВт 115 175 235 345 465 580 695 810
Полезная тепловая мощность
- мин., кВт 74,5 113,5 152,4 223,3 301,9 376,4 451,5 526,2
- макс., кВт 104,8 159,6 214,3 315 425,5 532,4 639,4 746,8
КПД при максимальной мощности (Т возвр.=45°С), % 92,4 92,2 92 91,6 91,8 92,1 92,2 92,5
КПД при минимальной мощности (Т возвр.=70°С), % 91,1 91,2 91,2 91,3 91,5 91,8 92 92,2
КПД при нагр. 30% от максимальной мощности (Т возвр.=50°С), % 93,3 93,1 92,9 92,6 93,3 93,9 94,5 95,1
Потери тепла через теплоизоляцию котла, % 1,85 1,7 1,6 1,45 1,3 1,1 0,9 0,7
Температура дымовых газов на вых., °С 180
Массовый расход дымов. газов, кг/сек 0,050 0,076 0,102 0,150 0,202 0,252 0,302 0,350
Аэродинамическое сопротивление котла, мбар 1,4 1,4 1,7 3,3 3,3 4 4,7 4,4
Объём камеры сгорания, дм3 100 149 211 290 413 530 661 753
Общий объём дымовых газов в котле, дм3 174 261 360 511 715 922 1120 1300
Общая поверхность теплообмена, м2 2,8 4,13 5,44 7,57 10,4 13,12 15,04 18,22
Объёмная тепловая нагрузка, кВт/м3 1150 1174 1114 1190 1126 1094 1051 1076
Удельная тепловая нагрузка, кВт/м3 37,4 38,7 39,3 41,6 40,9 40,6 42,5 41
Максимальное давление воды в котле, бар 5
Минимально допустимая темп. воды в обратном трубопроводе
- газ, °С 35
- дизельное топливо, °С 30
- мазут, °С 45
Максимальная допустимая температура воды в котле до, °С 115
Гидравлическое сопротивление котла
- ΔT=10°C, мбар 24 52 80 100 140 176 208 250
- ΔT=20°C, мбар 6 13 20 25 35 44 52 63
Водяной объем котла, л 135 170 215 290 415 515 650 720
Вес котла, кг 280 340 435 600 775 980 1160 1320



Габариты и масса

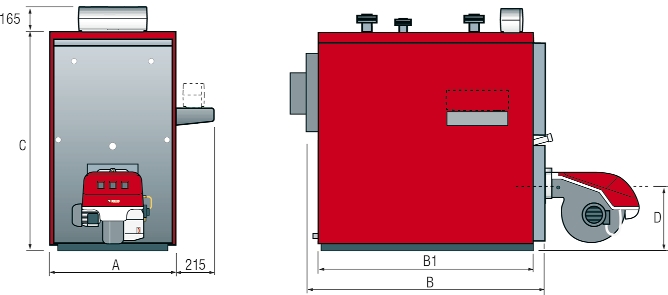

Водогрейные котлы Riello серии 3600 BTS. Габариты.



Модель 90 BTS 140 BTS 180 BTS 270 BTS 360 BTS 450 BTS 540 BTS 630 BTS
Ширина (A), мм 580 630 680 740 790 840 910 910
Длина (B), мм 1020 1145 1245 1400 1680 1845 1975 2185
Ширина основания (B1), мм 800 920 1000 1100 1380 1500 1600 1820
Высота котла (C), мм 1110 1185 1255 1375 1475 1590 1725 1725
Ось горелки (D), мм 380 380 380 420 440 470 500 500
Вес котла с облицовкой, кг 275 330 425 590 760 960 1140 1295
