Водогрейные котлы Riello серии RTQ-RTQ I

Водогрейные котлы Riello серии RTQ-RTQ I

Описание

Стальные водогрейные котлы серии RTQ – RTQ I с высоким среднесезонным КПД. Котел может быть укомплектован вентиляторными горелками на любом виде топлива. Инверсионная камера сгорания с концентрическим расположением дымогарных труб. Дымогарные трубы снабжены турбуляторами из нержавеющей стали. Передняя дверца открывается направо и налево. Камера сгорания и дымогарные трубы "омываются" котловой водой. Для осмотра и чистки дымосборной камеры, в задней части котла имеется ревизионный люк. Корпус котла и его защитная облицовка выполнены из стали с огнеупорной окраской и покрыты плотной стекловолоконной изоляцией. Выпускаются 22 типоразмера мощностью от 115 до 4497 кВт.

Пульт управления не входит в комплект поставки и заказывается отдельно.



Водогрейные котлы Riello серии RTQ-RTQ I. Схема. 1. Горелка
2. Глазок контроля пламени со штуцером для
замера давления
3. Передняя дверца
4. Облицовка
5. Возврат воды в котел
6. Штуцер для присоединения группы
безопасности
7. Гильза для температурных датчиков
8. Выход воды из котла
9. Дымогарные трубы
10. Турбуляторы
11. Камера сгорания
12. Патрубок дымохода
13. Дымосборная камера
14. Ревизионный лючок
15. Штуцер для слива конденсата

Функциональные характеристики

  • Возможность подключения к отдельному бойлеру для получения воды для контура ГВС.
  • Возможность управления котлом посредством термостатического или погодозависимого пульта управления.
  • Возможность использования вентиляторных горелок на жидком и газообразном видах топлива.

Технические характеристики

 Модель 100 130 165 200 250 300 350 400
Топливо Газ / дизельное топливо / мазут
Полная тепловая мощность
- мин., кВт 81 116 167 218 256 319 385 449
- макс., кВт 115 166 217 255 318 348 448 511
Полезная тепловая мощность
- мин., кВт 75 107,4 155,1 201,4 234,5 290,6 357,3 414,4
- макс., кВт 105,3 152,9 200,5 234,3 289,7 315,6 413,5 469,1
КПД при максимальной мощности, % 91,6 92,1 92,4 91,9 91,1 90,7 92,3 91,8
КПД при минимальной мощности, % 92,6 92,6 92,9 92,4 91,6 91,1 92,8 92,3
КПД при нагр. 70% от максимальной мощности, % 93,4 93,2 93,6 93,1 93 92,7 93,4 92,9
Потери тепла в окружающую среду, % <1,4 <1,2
Температура дымовых газов на вых., °С > 160
CO2 (газ/дизельное топливо), % 9,5/12,5
Массовый расход дымов. газов, кг/сек 0,050 0,072 0,094 0,111 0,139 0,152 0,195 0,222
Аэродинамическое сопротивление котла, мбар 1,1 1,3 1,2 1,6 2,3 3,2 2,3 3,3
Объём камеры сгорания, дм3 96,8 156 216 216 325,5 325,5 424 424
Общий объём дымовых газов в котле, дм3 126 200 289 289 428 428 575 575
Общая поверхность теплообмена, м2 2,80 4,15 6,28 6,28 8,42 8,42 12,19 12,19
Объёмная тепловая напряженность, кВт/м3 1188 1064 1005 1181 977 1069 1056 1205
Удельная тепловая напряженность, кВт/м3 37,6 36,8 31,9 37,3 34,4 37,5 33,9 38,5
Максимальное рабочее давление, бар 5
Максимальная допустимая температура в котле, °С 115
Максимальная рабочая темп. в котле, °С 105
Минимально допустимая темп. в обратном трубопроводе, °С 55
Гидравлическое сопротивление котла
- ΔT=10°C, мбар 62,9 63,9 91,8 129 144,5 175 140 180
- ΔT=20°C, мбар 15,3 17,1 19,8 28,6 40,6 51 39,6 67,5
Водяной объем котла, л 109 149 187 187 216 216 430 430



Технические характеристики (продолжение)

 Модель 450 500 600 700 800 900 1000 1250 1500
Топливо Газ / дизельное топливо / мазут
Полная тепловая мощность
- мин., кВт 512 576 640 767 896 1023 1151 1278 1595
- макс., кВт 575 639 766 896 1022 1140 1277 1594 1950
Полезная тепловая мощность
- мин., кВт 476,2 532,8 593,3 707 836 947 1075 1189 1476
- макс., кВт 531,9 587,9 706,3 813 948,4 1047 1188 1466 1798
КПД при максимальной мощности, % 92,5 92,0 92,2 90,8 92,8 91,8 93,0 92,0 92,2
КПД при минимальной мощности, % 93,0 92,5 92,7 92,2 93,3 92,6 93,4 93,0 92,6
КПД при нагр. 70% от максимальной мощности, % 93,6 93,1 93,3 92,5 93,5 93,0 94,2 93,6 93,1
Потери тепла в окружающую среду, % < 1,2 < 1
Температура дымовых газов на вых., °С > 160
CO2 (газ/дизельное топливо), % 9,5/12,5
Массовый расход дымов. газов, кг/сек 0,250 0,278 0,333 0,389 0,444 0,495 0,555 0,693 0,847
Аэродинамическое сопротивление котла, мбар 2,5 3,6 4,4 5,9 6,2 6,9 6,8 8,4 7,3
Объём камеры сгорания, дм3 541 541 704 704 928 928 1166 1470 1746
Общий объём дымовых газов в котле, дм3 726 726 926 926 1243 1243 1522 1950 2322
Общая поверхность теплообмена, м2 14,76 14,76 17,82 1782 24,48 24,48 27,9 36,6 43,6
Объёмная тепловая напряженность, кВт/м3 1063 1181 1088 1273 1101 1229 1095 1084 1117
Удельная тепловая напряженность, кВт/м3 36,0 39,8 39,6 45,6 38,7 42,7 42,6 40 43
Максимальное рабочее давление, бар 5
Максимальная допустимая температура в котле, °С 115
Максимальная рабочая темп. в котле, °С 105
Минимально допустимая темп. в обратном трубопроводе, °С 55
Гидравлическое сопротивление котла
- ΔT=10°C, мбар 59,4 63,9 148,5 203 211 260 280 203 205
- ΔT=20°C, мбар 13,5 17,1 38,5 53 45 56 65 46 52
Водяной объем котла, л 534 534 652 652 822 822 1105 1236 1432



Технические характеристики (продолжение)

 Модель 1750 I 2000 I 2500 I 3000 I 3500 I
Топливо Газ / дизельное топливо / мазут
Полная тепловая мощность, кВт 2283 2570 3213 3855 4497
Полезная тепловая мощность, кВт 2100 2326 2908 3489 4070
КПД при максимальной мощности, % 92 91,8 92,1 92,1 92,3
КПД при нагр. 30% от максимальной мощности, % 92,2 92,2 92 92,2 92,3
Потери тепла в окружающую среду, % < 1
Температура дымовых газов, Δ Т, °С > 180
CO2 (газ/дизельное топливо), % 9,5 / 12,5
Массовый расход дымов. газов, кг/сек 0,93 1,15 1,6 1,72 2
Аэродинамическое сопротивление котла, мбар 6,9 7,2 7,5 7,8 9
Объём камеры сгорания, дм3 2,07 2,07 2,98 3,28 4,43
Общий объём дымовых газов в котле, дм3 2,57 2,57 3,62 4,07 5,44
Общая поверхность теплообмена, м2 47,2 47,2 60 72,7 92
Объёмная тепловая напряженность, кВт/м3 1103 1241 1078 1175 1015
Удельная тепловая напряженность, кВт/м3 44,5 49,3 48,5 48 44,2
Максимальное рабочее давление, бар 6
Максимальная допустимая температура в котле, °С 115
Максимальная рабочая темп. в котле, °С 105
Минимально допустимая темп. воды в обратном трубопроводе, °С 55
Гидравлическое сопротивление котла
- ΔT=10°C, мбар 130 150 140 200 280
- ΔT=20°C, мбар 30 37 35 50 70
Объем воды в котле, л 2163 2163 3155 3292 4839



Габариты

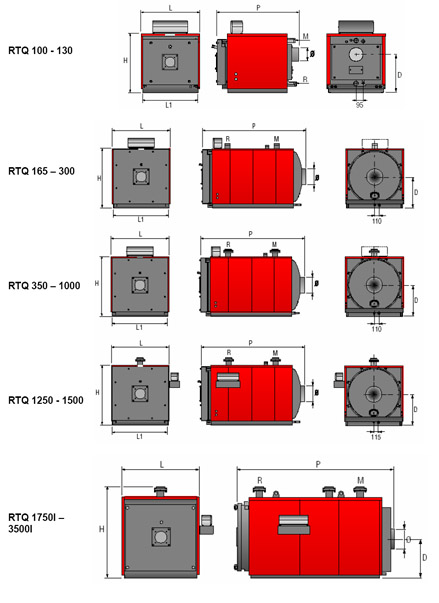

Водогрейные котлы Riello серии RTQ-RTQ I. Габариты.



Модель 100 130 165 200 250 300 350 400
Ширина котла (L), мм 795 845 915 915 965 965 1140 1140
Ширина основания котла (L1), мм 753 803 875 875 925 925 1100 1100
Длина котла (P), мм 1000 1205 1330 1330 1510 1510 1790 1790
Длина основания котла, мм 805 1010 1105 1105 1245 1245 1450 1450
Высота котла (H), мм 790 840 980 980 1030 1030 1210 1210
Высота до патрубка отходящих газов (D), мм 500 525 525 525 550 550 655 655
Диаметр патрубка отходящих газов (ø), мм 180 180 200 200 250 250 300 300
Вес котла, кг 215 240 385 385 505 505 745 745
Вес облицовки котла, кг 18 23 28 28 33 33 45 45



Модель 450 500 600 700 800 900 1000 1250 1500
Ширина котла (L), мм 1210 1210 1275 1275 1350 1350 1460 1545 1615
Ширина основания котла (L1), мм 1170 1170 1235 1235 1310 1310 1400 1485 1555
Длина котла (P), мм 1945 1945 2160 2160 2460 2460 2660 2750 3130
Длина основания котла, мм 1555 1555 1820 1820 2070 2070 2220 2470 2620
Высота котла (H), мм 1280 1280 1335 1335 1415 1415 1510 1590 1660
Высота до патрубка отходящих газов (D), мм 690 690 715 715 755 755 820 865 900
Диаметр патрубка отходящих газов (ø), мм 300 300 350 350 400 400 400 450 500
Вес котла, кг 875 875 1085 1085 1405 1405 1970 2300 2860
Вес облицовки котла, кг 50 50 66 66 78 78 86 96 111



Модель 1750 I 2000 I 2500 I 3000 I 3500 I
Ширина котла (L), мм 1610 1610 1800 1800 2000
Ширина основания котла (L1), мм 1610 1610 1800 1800 2000
Длина котла (P), мм 3535 3535 3955 4255 4790
Длина основания котла, мм 2970 2970 3320 3620 4024
Высота котла (H), мм 1950 1950 2150 2150 2360
Высота до патрубка отходящих газов (D), мм 965 965 1070 1070 1700
Диаметр патрубка отходящих газов (ø), мм 450 450 500 500 600
Вес нетто котла, кг 3850 3850 5200 5800 8000
