Водогрейные котлы Riello серии 3300

Описание

Стальной водогрейный котел RIELLO 3300 с КПД, превышающим 90%. Котел оснащен горизонтальной инверсионной камерой сгорания с концентрическим расположением дымогарных труб. Котел может быть укомплектован вентиляторными горелками на любом виде топлива. Внутри дымогарных труб имеются турбуляторы из нержавеющей стали, позволяющие регулировать давление в камере сгорания и температуру дымовых газов, что в свою очередь обеспечивает выбор наиболее экономичного режима работы горелки. Корпус котла имеет теплоизоляцию из плотного слоя стекловолокна. Передняя дверца и крышка дымосборной камеры легко открываются, что облегчает осмотр, техническое обслуживание и очистку внутренних поверхностей котла. Передняя дверца может открываться как в правую, так и в левую сторону. При этом не требуется демонтировать горелку. Выпускаются 6 типоразмеров полезной мощностью от 19,2 до 92 кВт.

Пульт управления не входит в комплект поставки и заказывается отдельно.



Водогрейные котлы Riello серии 3300. Схема.
1. Горелка
2. Глазок контроля пламени
3. Тепловая изоляция передней дверцы
4. Выход воды из котла
5. Дымосборная камера
6. Крышка дымосборной камеры
7. Патрубок дымохода
8. Камера сгорания
9. Возврат воды в котел


Функциональные характеристики

  • Возможность подключения к отдельному бойлеру для получения воды для контура ГВС.
  • Возможность управления котлом посредством термостатического или погодозависимого пульта управления.
  • Возможность использования вентиляторных горелок на жидком и газообразном видах топлива.

Технические характеристики

 Наименование 3300.17 3300.27 3300.36 3300.45 3300.63 3300.80
Топливо Газ / дизельное топливо
Полная тепловая мощность
- макс., кВт (Мкал./ч) 21 (18,06) 34,5 (29,67) 45 (38,7) 57 (49,02) 80 (68,8) 100 (86)
- мин., кВт (Мкал./ч) - (-) - (-) 32 (27,52) 42 (36,12) 56 (48,16) 80 (68,8)
Полезная тепловая мощность
- макс., кВт (Мкал./ч) 19,1 (16,426) 31,3 (26,918) 40,8 (35,088) 52,2 (44,892) 73,1 (62,866) 91,5 (78,69)
- мин., кВт (Мкал./ч) - (-) - (-) 29,5 (25,37) 38,9 (33,454) 52 (44,72) 74,2 (63,812)
КПД при максимальной мощности, % 90,8 90,8 90,7 91,5 91,4 91,5
КПД при минимальной мощности, % - - 92,2 92,5 92,9 92,8
КПД при нагр. 30% от максимальной мощности, % 89,6 92,4 91,6 93,6 94,3 94,9
Потери в дымоходе
- при выкл. горелке, % 0,1 0,1 0,1 0,1 0,1 0,1
- при работающей горелке, % 7,5 7,5 7,5 7,5 7,7 7,7
Потери тепла на защитной облицовке, % 1,5 1,8 1,8 0,9 0,9 0,8
Температура дым. газов на выходе, ~°C 150-170 150-170 150-170 150-170 150-170 150-170
Массовый расход дымов. газов, кг/сек 0,008 0,013 0,017 0,023 0,03 0,038
Общий объём дымовых газов в котле, дм3 39,9 49,9 62 69,9 126,8 142,4
Объём камеры сгорания, дм3 24,6 31,2 39,8 46,4 85,1 97,3
Объёмная тепловая напряженность, кВт/м3 852 1106 1130 1220 940 1020
Аэродинамическое сопротивление котла, мбар 0,13 0,21 0,42 0,59 0,54 1,1
Предельно допуст. температура воды в котле, °C 115 115 115 115 115 115
Мин. допустимая температура в обратной линии, °C 55 55 55 55 55 55
Гидравлическое сопротивление котла
- ΔT=10°C, мбар 12 20 38 70 20 50
- ΔT=20°C, мбар 3 5 9 16 6 15
Водяной объем котла, л 32 42 55 64 97 113
Макс. рабочее давление воды в котле, бар 5 5 5 5 5 5
Вес котла с облицовкой, кг 104 110 123 138 195 210



Габариты

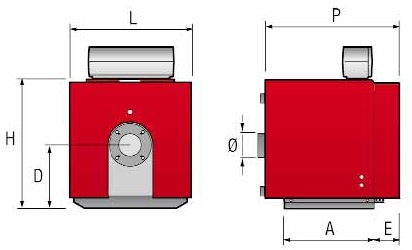

Водогрейные котлы Riello серии 3300. Габариты.



Модель 3300.17 3300.27 3300.36 3300.45 3300.63 3300.80
Ширина (L), мм 600 600 600 600 700 700
Глубина (P), мм 565 665 805 905 925 1025
Высота (H), мм 625 625 625 625 759 759
Длина основания (A), мм 338 442 572 672 672 772
Ось блока горелки (D), мм 310 310 310 310 384 394
Глубина передней панели (E), мм 125 125 125 125 145 145
Патрубок дымовых газов (ø), мм 119 119 139 139 179 179
