Описание
Одноступенчатые абсорбционные бромистолитиевые чиллеры (холодильные машины) с паровым нагревом. Работа машин основана на способности горячего концентрированного водного раствора бромистого лития абсорбировать (поглощать) более холодные водяные пары. Все процессы в машине протекают под разрежением (вакуумом), в замкнутом цикле. Для регенерации раствора бромистого лития требуется источник тепловой энергии. В качестве источника тепловой энергии применяется водяной пар.
Технические характеристики
| Модель |
АБХМ-600П |
АБХМ-1000П |
АБХМ-1500П |
АБХМ-2000П |
АБХМ-3000П |
АБХМ-4000П |
| Холодильная мощность, кВт |
685 |
1100 |
1750 |
2320 |
3000 |
4260 |
| Расход греющего пара, кг/ч |
1610 |
2580 |
4310 |
5430 |
6460 |
9600 |
| Расход охлаждаемой воды, м3/ч |
118 |
189 |
303 |
400 |
515 |
610* |
| Расход охлаждающей воды, м3/ч |
176 |
283 |
492 |
610 |
810 |
1090 |
| Потребляемая электрическая мощность, кВт |
2,3 |
3,5 |
6,9 |
7,6 |
8,5 |
10,2 |
| Гидравлическое сопротивление контура |
| - охлаждаемой воды, м |
7,0 |
7,3 |
5 |
5,2 |
7,2 |
7,5 |
| - охлаждающей воды, м |
12,5 |
12,5 |
6 |
10 |
10 |
7,7 |
Примечания:
Данные приведены для следующих параметров теплоносителей:
- охлаждаемая вода 12/17 °С;
- охлаждающая вода 28/36 °С;
- греющий пар 0,17 МПа абс.(115 °С).
* Параметры приведены для Δt по охлаждаемой воде 6°С.

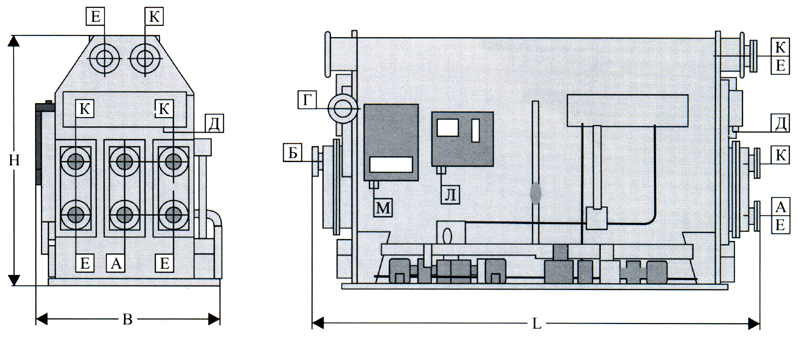

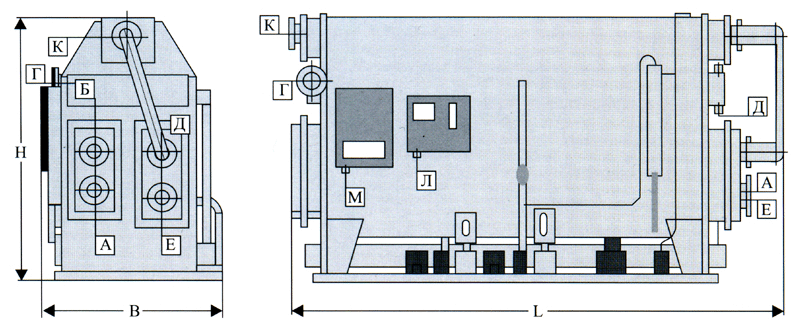

Габариты и масса
А - вход охлаждаемой воды; Б - выход охлажденной воды; Г - вход греющего пара; Д - выход конденсата; Е - вход охлаждающей воды; К - выход охлаждающей воды; Л - вывод данных контроллера на внешние устройства; М - электропитание.
| Модель |
Длина, L (м) |
Ширина, B (м) |
Высота, H (м) |
Масса (сухая/рабочая), т |
| АБХМ-600П |
4,61 |
1,66 |
3,02 |
7,8/11,3 |
| АБХМ-1000П |
4,73 |
1,97 |
3,14 |
11,1/16 |
| АБХМ-1500П |
7,5 |
2,04 |
3,33 |
15,7/23,0 |
| АБХМ-2000П |
7,5 |
2,35 |
3,5 |
18/25,8 |
| АБХМ-3000П |
6,98 |
2,59 |
3,75 |
23,2/34,2 |
| АБХМ-4000П |
8,98 |
2,59 |
3,75 |
30/44,2 |
|
