Паровой котел Viessmann Vitomax 200-HS (тип M237)

Паровые котлы Viessmann. Модель Vitomax 200-HS (тип M237)

Описание

Паровой котел высокого давления Vitomax 200-HS для работы на жидком и газообразном топливе с рабочим давлением от 6 до 25 бар. Низкий уровень выбросов вредных веществ обеспечивается трехходовой схемой газоходов котлового блока при низкой теплонапряженности камеры сгорания.

Vitomax 200-HS, тип M237 паропроизводительностью: от 0,7 до 3,8 т/ч, с рабочим давлением до 25 бар.

Основные преимущества:

  • Широкие проходы между жаровыми трубами котлового блока обеспечивают высокую эксплуатационную надежность и длительный срок службы. Большое водонаполнение гарантирует эффективный теплосъем за счет естественной циркуляции;
  • Большое паровое пространство и большая площадь зеркала испарения повышают качество пара;
  • Трехходовой котел с реверсивной камерой сгорания и низкой теплонапряженностью камеры сгорания (≤1,2 MВт/м3). Сжигание с малыми выбросами оксидов азота;
  • Незначительные потери на излучение за счет эффективной охватывающей теплоизоляции толщиной 120 мм и водяного охлаждения передней стенки. Выходной коллектор отходящих газов также теплоизолирован;
  • Экономичное потребление энергии. Коэффициент полезного действия котла в зависимости от рабочего избыточного давления: до 91%;
  • Низкое сопротивление на стороне топочных газов благодаря конвективным теплообменным поверхностям с жаровыми трубами больших размеров;
  • Высокое удобство для технического обслуживания благодаря наличию водоохлаждаемых поворотных камер без обмуровки и поворотных дверц больших размеров, облегчающих чистку газоходов;
  • Выкатная горелочная тележка для котлов паропроизводительностью до 10 т/ч (поставляется как принадлежность), облегчающая работу по обслуживанию и регулировке горелки;
  • Проходная площадка по верхней части котла входит в объем поставки, облегчает монтаж и обслуживание котла, а также предохраняет теплоизоляцию от повреждения;
  • При сочетании с теплообменником отходящих газов/воды (по запросу) возможен подогрев питательной воды. В этом случае коэффициент использования энергии дополнительно возрастает на 5%;
  • Шкаф управления Vitocontrol обеспечивает управление всеми регулирующими и управляющими устройствами водогрейного котла. Кроме того, при использовании соответствующих компонентов возможна полностью автоматизированная эксплуатация котлов без присутствия оператора в режиме 24/72 часа.

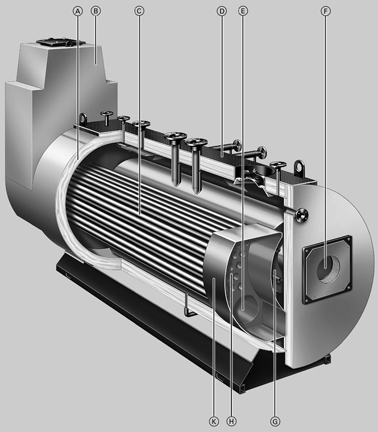

Паровые котлы Viessmann. Модель Vitomax 200-HS (тип M237). Схема

А. 120 мм, высокоэффективная охватывающая теплоизоляция.

B. Теплообменник отходящих газов/воды (экономайзер) с газоотводным колпаком.

C. Третий газоход.

D. Кожух.

E. Второй газоход.

F. Жаровая труба.

G. Водоохлаждаемое крепление горелки с механическими форсунками и центробежными распылителями, необходима установка обмуровки монтажной фирмой.

H. Большие пространства для расширения.

K. Водоохлаждаемая передняя поворотная труба.

Технические характеристики (без экономайзера)

Типоразмер 1 2 3 4 5 6 7 8
Паропроизводительность1) (при температуре питательной воды 102 °C) т/ч 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80
Сопротивление на стороне топочных газов, Па (мБар) 550 (5,5) 720 (7,2) 770 (7,7) 860 (8,6) 940 (9,4) 950 (9,5) 850 (8,5) 1030 (10,3)
Габаритные размеры
Общая длина, мм 2500 2680 2960 3010 3230 3480 3820 4150
Общая ширина, мм 1590 1640 1700 1800 1870 2030 2090 2280
Общая высота, мм 1830 1880 1950 2050 2130 2300 2380 2550
Фундамент
Длина, мм 2300 2500 2700 2800 3000 3200 3600 3900
Ширина, мм 1200 1200 1200 1200 1300 1300 1300 1400
Диаметр жаровой трубы, наружный Ø, мм  580 605 630 670 730 800 840 910
Длина жаровой трубы, мм 1510 1690 1950 2000 2200 2450 2800 3150
Длина камеры для изменения направления потока, мм 250 250 250 250 250 250 250 250
Полная масса2) котла с теплоизоляцией для допуст. рабочего давления
- 6 бар, т 2,1 2,3 2,6 3,0 3,5 4,3 5,3 6,9
- 8 бар, т 2,2 2,4 2,7 3,5 3,8 5,0 5,5 7,0
- 10 бар, т 2,3 2,5 3,0 3,7 3,9 5,2 6,2 7,5
- 13 бар, т 2,4 2,6 3,2 3,8 4,5 5,4 6,5 8,5
- 16 бар, т 2,7 2,8 3,5 4,1 4,9 5,9 7,2 9,0
- 18 бар, т 3,0 3,2 3,7 4,4 5,1 6,2 7,5 9,0
- 20 бар, т 3,4 3,6 4,0 5,0 6,0 7,0 8,0
- 22 бар, т 3,8 4,0 4,4 5,5 6,5 7,5
- 25 бар, т 4,2 4,5 5,0 6,0 7,0
Объем котловой воды при минимальном уровне воды, м3 1,40 1,65 2,00 2,30 2,70 3,75 4,35 5,40
Объем парового пространства от минимального уровня воды, м3 0,35 0,40 0,50 0,65 0,70 0,90 1,15 1,90
Присоединительные патрубки котла
Паровой патрубок для допуст. рабочего давления
- 6 бар, PN 16 DN 65 65 80 100 100 125 125 150
- 8 бар, PN 16 DN 50 65 65 80 80 100 100 125
- 10 бар, PN 16 DN 50 50 65 65 80 100 100 125
- 13 бар, PN 40 DN 40 50 50 65 65 80 80 100
- 16 бар, PN 40 DN 40 40 50 50 65 65 80 100
- 18 бар, PN 40 DN  32 40 50 50 65 65 80 80
- 20 бар, PN 40 DN 32 40 40 50 50 65 65
- 22 бар, PN 40 DN 32 32 40 50 50 65
- 25 бар, PN 40 DN 32 32 40 40 50
Патрубок предохранительного клапана для допуст. рабочего давления
- 6 бар, PN 16 DN 20 25 32 32 32 40 50 50
- 8 бар, PN 16 DN 20 20 25 32 32 40 40 50
- 10 бар, PN 16 DN 20 20 25 25 32 32 40 40
- 13 бар, PN 40 DN 20 20 20 25 25 32 32 40
- 16 бар, PN 40 DN 20 20 20 20 25 25 32 32
- 18 бар, PN 40 DN 20 20 20 20 20 25 32 32
- 20 бар, PN 40 DN 20 20 20 20 20 25 25
- 22 бар, PN 40 DN 25 25 25 25 25 25
- 25 бар, PN 40 DN 25 25 25 25 25
Патрубок питательной воды, PN 40 DN 25 25 25 32 32 32 32 32
Патрубок присоединения газохода, внут. Ø, мм 240 240 290 290 340  340 440  440
Объем газа до подключения газохода, м3 0,60 0,75 0,95 1,10 1,40 1,95 2,55 3,35

Примечания:

1) Допустимая паропроизводительность зависит от требуемых показателей выбросов. При необходимости можно рассчитать номинальные тепловые мощности в соответствии с паропроизводительностями по следующей формуле: номинальная тепловая мощность, МВт = паропроизводительность, т/ч × 0,65 (при давлении 12 бар и температуре питательной воды 102 °C).

2) Возможны отклонения в зависимости от заказа.

Технические характеристики (с экономайзером)

Типоразмер 1 2 3 4 5 6 7 8
Паропроизводительность1) (при температуре питательной воды 102 °C) т/ч 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80
Сопротивление на стороне топочных газов
– с ECO 100, Па (мбар) 610 (6,1) 800 (8,0) 870 (8,7) 960 (9,6) 1040 (10,4) 1050 (10,5) 950 (9,5) 1180 (11,8)
– с ECO 200, Па (мбар) 630 (6,3) 870 (8,7) 970 (9,7)  1060 (10,6) 1090 (10,9) 1100 (11,0) 1100 (11,0) 1330 (13,3)
Габаритные размеры
Общая длина, мм 2990 3170 3430 3480 3850 4100 4440 4770
Общая ширина, мм 1590 1640 1700 1800 1870 2030 2090 2280
Общая высота
– с ECO 100, мм 2270 2300 2350 2480 2600 2770 2930 3100
– с ECO 200, мм 2530 2560 2810 2870 2850 3020 3300 3380
Фундамент
Длина, мм 2300 2500 2700 2800 3000 3200 3600 3900
Ширина, мм 1200 1200 1200 1200 1300 1300 1300 1400
Диаметр жаровой трубы, наружный Ø, мм 580 605 630 670 730 800 840 910
Длина жаровой трубы, мм 1510 1690 1950 2000 2200 2450 2800 3150
Длина камеры для изменения направления потока, мм 250 250 250 250 250 250 250 250
Полная масса2) котла с теплоизоляцией
для допуст. рабочего давления – с ECO 100
- 6 бар, т 2,30 2,50 2,82 3,23 3,78 4,62 5,63 7,26
- 8 бар, т 2,40 2,60 2,92 3,73 4,03 5,32 5,83 7,36
- 10 бар, т 2,50 2,70 3,22 3,93 4,18 5,52 6,53 7,86
- 13 бар, т 2,60 2,80 3,42 4,03 4,78 5,72 6,83 8,86
- 16 бар, т 2,90 3,00 3,72 4,33 5,18 6,22 7,53 9,36
- 18 бар, т 3,20 3,40 3,92 4,63 5,38 6,52 7,83 9,36
- 20 бар, т 3,60 3,80 4,22 5,23 6,28 7,32 8,33
- 22 бар, т 4,00 4,20 4,62 5,73 6,78 7,82
- 25 бар, т 4,40 4,70 5,22 6,23 7,28
для допуст. рабочего давления – с ECO 200
- 6 бар, т 2,43 2,63 3,00 3,45 3,97 4,85 5,97 7,63
- 8 бар, т 2,53 2,73 3,10 3,95 4,22 5,55 6,17 7,73
- 10 бар, т 2,63 2,83 3,40 4,15 4,37 5,75 6,87 8,23
- 13 бар, т 2,73 2,93 3,60 4,25 4,97 5,95 7,17 9,23
- 16 бар, т 3,03 3,13 3,90 4,55 5,37 6,45 7,87 9,73
- 18 бар, т 3,33 3,53 4,10 4,85 5,57 6,75 8,17 9,73
- 20 бар, т 3,73 3,93 4,40 5,45 6,47 7,55 8,67
- 22 бар, т 4,13 4,33 4,80 5,95 6,97 8,05
- 25 бар, т 4,53 4,83 5,40 6,45 7,47
Объем котловой воды при минимальном уровне воды
– ECO 100, м3 1,41 1,66 2,01 2,31 2,72 3,77 4,37 5,42
– ECO 200, м3 1,42 1,67 2,03 2,33 2,74 3,79 4,40 5,46
Объем парового пространства от минимального уровня воды, м3 0,35 0,40 0,50 0,65 0,70 0,90 1,15 1,90
Присоединительные патрубки котла
Паровой патрубок для допуст. рабочего давления
- 6 бар, PN 16 DN 65 65 80 100 100 125 125 150
- 8 бар, PN 16 DN 50 65 65 80 80 100 100 125
- 10 бар, PN 16 DN 50 50 65 65 80 100 100 125
- 13 бар, PN 40 DN 40 50 50 65 65 80 80 100
- 16 бар, PN 40 DN 40 40 50 50 65 65 80 100
- 18 бар, PN 40 DN 32 40 50 50 65 65 80 80
- 20 бар, PN 40 DN 32 40 40 50 50 65 65
- 22 бар, PN 40 DN 32 32 40 50 50 65
- 25 бар, PN 40 DN 32 32 40 40 50
Патрубок предохранительного клапана для допуст. рабочего давления
- 6 бар, PN 16 DN 20 25 32 32 32 40 50 50
- 8 бар, PN 16 DN 20 20 25 32 32 40 40 50
- 10 бар, PN 16 DN 20 20 25 25 32 32 40 40
- 13 бар, PN 40 DN 20 20 20 25 25 32 32 40
- 16 бар, PN 40 DN 20 20 20 20 25 25 32 32
- 18 бар, PN 40 DN 20 20 20 20 20 25 32 32
- 20 бар, PN 40 DN 20 20 20 20 20 25 25
- 22 бар, PN 40 DN 25 25 25 25 25 25
- 25 бар, PN 40 DN 25 25 25 25 25
Патрубок питательной воды, PN 40 DN 25 25 25 32 32 32 32 32
Патрубок присоединения газохода, внут. Ø, мм 240 240 290 290 340 340 440 440
Объем газа до подключения газохода
– с ECO 100, м3 0,81 0,96 1,18 1,37 1,84 2,50 3,16 4,01
– с ECO 200, м3 0,85 1,00 1,24 1,43 1,92 2,60 3,31 4,17

Примечания:

1) Допустимая паропроизводительность зависит от требуемых показателей выбросов. При необходимости можно рассчитать номинальные тепловые мощности в соответствии с паропроизводительностями по следующей формуле: номинальная тепловая мощность, МВт = паропроизводительность, т/ч × 0,65 (при давлении 12 бар и температуре питательной воды 102 °C).

2) Возможны отклонения в зависимости от заказа.
