Описание
Водогрейный котел высокого давления Vitomax 200-HW для работы на жидком и газообразном топливе с максимально допустимой температурой подачи свыше 115°C и рабочим давлением от 6 до 25 бар.

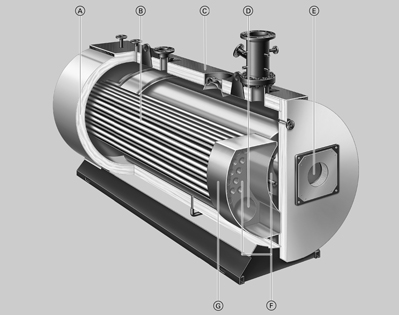

Основные преимущества:
|
А. 120 мм, высокоэффективная охватывающая теплоизоляция.
B. Третий газоход.
C. Кожух.
D. Второй газоход.
E. Жаровая труба.
F. Большие пространства для расширения.
G. Водоохлаждаемая передняя поворотная труба.
|
Технические характеристики
Типоразмер |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Номинальная тепловая мощность |
кВт |
460 |
590 |
750 |
920 |
1150 |
1500 |
1900 |
2500 |
Допустимая температура подачи1) (соответствует температуре срабатывания защитного ограничителя температуры) для допуст. рабочего давления |
- 6 бар, °C |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
- 8 бар, °C |
155 |
155 |
155 |
155 |
155 |
155 |
155 |
155 |
- 10 бар, °C |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
- 13 бар, °C |
175 |
175 |
175 |
175 |
175 |
175 |
175 |
175 |
- 16 бар, °C |
185 |
185 |
185 |
185 |
185 |
185 |
185 |
185 |
- 18 бар, °C |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
- 20 бар, °C |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
- 22 бар, °C |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
- 25 бар, °C |
205 |
205 |
205 |
205 |
205 |
205 |
205 |
205 |
Габаритные размеры |
Общая длина, мм |
2500 |
2680 |
2960 |
3010 |
3230 |
3480 |
3820 |
4150 |
Общая ширина, мм |
1530 |
1580 |
1650 |
1750 |
1830 |
2000 |
2080 |
2250 |
Общая высота, мм |
1830 |
1880 |
1950 |
2050 |
2130 |
2300 |
2380 |
2550 |
Фундамент |
Длина, мм |
2300 |
2500 |
2700 |
2800 |
3000 |
3200 |
3600 |
3900 |
Ширина, мм |
1200 |
1200 |
1200 |
1200 |
1300 |
1300 |
1300 |
1400 |
Диаметр жаровой трубы, наружный Ø, мм |
580 |
605 |
630 |
670 |
730 |
800 |
840 |
910 |
Длина жаровой трубы мм |
1510 |
1690 |
1950 |
2000 |
2200 |
2450 |
2800 |
3150 |
Длина камеры для изменения направления потока, мм |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
Полная масса2), котла с теплоизоляцией для допуст. рабочего давления |
- 6 бар, т |
2,1 |
2,3 |
2,6 |
3,0 |
3,5 |
4,3 |
5,3 |
6,9 |
- 8 бар, т |
2,2 |
2,4 |
2,7 |
3,5 |
3,7 |
5,0 |
5,5 |
7,0 |
- 10 бар, т |
2,3 |
2,5 |
3,0 |
3,7 |
3,9 |
5,2 |
6,2 |
7,5 |
- 13 бар, т |
2,4 |
2,6 |
3,2 |
3,8 |
4,5 |
5,4 |
6,5 |
8,5 |
- 16 бар, т |
2,7 |
2,8 |
3,5 |
4,1 |
4,9 |
5,9 |
7,2 |
9,0 |
- 18 бар, т |
3,0 |
3,2 |
3,7 |
4,4 |
5,1 |
6,2 |
7,5 |
9,0 |
- 20 бар, т |
3,4 |
3,6 |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
– |
- 22 бар, т |
3,8 |
4,0 |
4,4 |
5,5 |
6,5 |
7,5 |
– |
– |
- 25 бар, т |
4,2 |
4,5 |
5,0 |
6,0 |
7,0 |
– |
– |
– |
Объем котловой воды, м3 |
1,7 |
2,0 |
2,5 |
2,9 |
3,4 |
4,6 |
5,5 |
7,3 |
Присоединительные патрубки котла |
Пoдающая и обратная магистрали3), PN 40 DN |
65 |
65 |
80 |
100 |
100 |
125 |
125 |
150 |
Патрубок предохранительного клапана для допуст. рабочего давления |
- 6 бар, PN 40 DN |
20 |
25 |
32 |
32 |
32 |
40 |
50 |
50 |
- 8 бар, PN 40 DN |
20 |
20 |
25 |
32 |
32 |
40 |
40 |
50 |
- 10 бар, PN 40 DN |
20 |
20 |
25 |
25 |
32 |
32 |
40 |
40 |
- 13 бар, PN 40 DN |
20 |
20 |
20 |
25 |
25 |
32 |
32 |
40 |
- 16 бар, PN 40 DN |
20 |
20 |
20 |
20 |
25 |
25 |
32 |
32 |
- 18 бар, PN 40 DN |
20 |
20 |
20 |
20 |
20 |
25 |
32 |
32 |
- 20 бар, PN 40 DN |
20 |
20 |
20 |
20 |
20 |
25 |
25 |
– |
- 22 бар, PN 40 DN |
25 |
25 |
25 |
25 |
25 |
25 |
– |
– |
- 25 бар, PN 40 DN |
25 |
25 |
25 |
25 |
25 |
– |
– |
– |
Патрубок питательной воды, PN 40 DN |
25 |
25 |
25 |
32 |
32 |
32 |
32 |
32 |
Патрубок подсоединения газохода, внут. Ø, мм |
240 |
240 |
290 |
290 |
340 |
340 |
440 |
440 |
Объем газа до подключения газохода, м3 |
0,60 |
0,75 |
0,95 |
1,10 |
1,40 |
1,95 |
2,55 |
3,35 |
Примечания:
1) Достигается максимальная температура подачи примерно на 15 K ниже допустимой (температуры срабатывания защитного ограничителя температуры).
2) Возможны отклонения в зависимости от заказа.
3) Условные проходы рассчитаны на разность температур 20 K. При значительно отличающейся разности температур возможна также поставка с измененными условными проходами.
|
