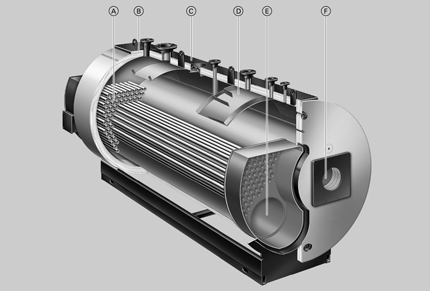

Описание
|
А. Третий газоход.
B. Высокоэффективная охватывающая теплоизоляция 100 мм.
C. Проходная верхняя площадка.
D. Водонаправляющий щиток.
E. Второй газоход.
F. Камера сгорания.
|
Технические характеристики
Номинальная тепловая мощность |
кВт |
1750 |
2325 |
2905 |
3490 |
4650 |
5815 |
6975 |
8140 |
9300 |
11630 |
Номинальная тепловая нагрузка |
кВт |
1860 |
2470 |
3090 |
3710 |
4945 |
6185 |
7420 |
8660 |
9890 |
12370 |
Маркировка CE согласно директиве по газовым приборам |
CE‐0085 |
Допустимая температура подачи1) (= температура срабатывания защитного ограничителя температуры), °C |
110 |
Сопротивление на стороне топочных газов, Па (мБар) |
650 (6,5) |
700 (7,0) |
750 (7,5) |
750 (7,5) |
800 (8,0) |
800 (8,0) |
900 (9,0) |
950 (9,5) |
1000 (10,0) |
1050 (10,5) |
Габаритные размеры |
Общая длина, мм |
4520 |
4520 |
4595 |
5360 |
5560 |
6020 |
6240 |
7010 |
7110 |
7280 |
Общая ширина, мм |
2000 |
2200 |
2380 |
2420 |
2680 |
2850 |
3020 |
3110 |
3300 |
3620 |
Общая высота, мм |
2400 |
2600 |
2780 |
2820 |
3080 |
3250 |
3420 |
3510 |
3700 |
4020 |
Высота звукопоглощающих подкладок котла (нагруженных), мм |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
Фундамент |
Длина, мм |
4030 |
4030 |
4105 |
4870 |
5070 |
5410 |
5630 |
6400 |
6500 |
6670 |
Ширина, мм |
1400 |
1500 |
1600 |
1600 |
1600 |
1900 |
1900 |
2100 |
2300 |
2300 |
Общая масса водогрейного котла с теплоизоляцией, кг |
5100 |
5700 |
6800 |
8600 |
10700 |
12500 |
16400 |
18900 |
22000 |
27200 |
Диаметр камеры сгорания, мм |
845 |
965 |
1083 |
1066 |
1166 |
1294 |
1382 |
1382 |
1475 |
1623 |
Длина камеры сгорания, мм |
3560 |
3560 |
3635 |
4400 |
4600 |
4940 |
5160 |
5930 |
6030 |
6200 |
Объем котловой воды, л |
6100 |
7630 |
8670 |
11070 |
14000 |
15900 |
18650 |
22480 |
25500 |
31350 |
Присоединительные патрубки водогрейного котла |
Патрубки пoдающей и обратной магистралей котла, PN 16 DN |
150 |
200 |
200 |
200 |
250 |
250 |
250 |
300 |
300 |
300 |
Патрубок предохранительного клапана |
– на водогрейном котле, SIV1, PN 16 DN |
65 |
80 |
80 |
100 |
125 |
125 |
150 |
150 |
200 |
200 |
– на распределителе2), SIV2, PN 16 DN |
– |
– |
– |
– |
2 × 80 |
2 × 80 |
2 × 100 |
2 × 100 |
3 × 100 |
3 × 100 |
Циркуляционная труба, PN 16 DN |
65 |
80 |
80 |
100 |
100 |
125 |
125 |
125 |
150 |
150 |
Патрубок для слива, PN 16 DN |
40 |
40 |
40 |
40 |
40 |
40 |
50 |
50 |
50 |
50 |
Параметры отходящего газа3) |
Температура |
- при номинальной тепловой мощности, °C |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
- при мин. тепловой мощности, °C |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
Массовый расход |
- при номинальной тепловой мощности, кг/ч |
2860 |
3790 |
4750 |
5700 |
7590 |
9490 |
11390 |
13300 |
15190 |
19000 |
- при мин. тепловой мощности, кг/ч |
1430 |
1895 |
2375 |
2850 |
3795 |
4745 |
5695 |
6650 |
7595 |
9500 |
Требуемый напор, Па/мбар |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Патрубок подсоединения газохода, Ø мм |
400 |
450 |
500 |
550 |
600 |
700 |
750 |
800 |
900 |
1000 |
Объем газа (Камера сгорания и газоходы), м3 |
3,2 |
4,4 |
5,5 |
6,8 |
8,9 |
12,1 |
14,4 |
17,5 |
20,5 |
26,3 |
Примечания:
1) Достигается максимальная температура подачи примерно на 15 K ниже допустимой (температуры срабатывания защитного ограничителя температуры).
2) Распределитель для монтажа 2 или 3 предохранительных клапанов с меньшими условными проходами поставляется в качестве принадлежности.
3) Расчетные значения для проектирования газовыпускной системы по DIN 4705 в расчете на содержание 13% CO2 при использовании легкого котельного топлива EL и 10% CO2 при использовании природного газа.
Общие результаты измерения температуры отходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 50 % от номинальной тепловой мощности. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый расход отходящих газов соответствующим образом.
|
