Водогрейный котел Viessmann Vitogas 100-F (72-140 кВт)

Водогрейные котлы Viessmann. Модель Vitogas 100-F (72-140 кВт)

Описание

  • Атмосферный газовый низкотемпературный водогрейный котел, мощностью от 72 до 140 кВт;
  • Коэффициент полезного действия: 83% (Hs) / 92% (Hi)
  • Высокая эксплуатационная надежность и длительный срок службы благодаря поверхностям нагрева, выполненным из специального серого чугуна с чешуйчатым графитом и низкой теплонапряженности котлового блока;
  • Атмосферная горелка предварительного смешения;
  • Соответствие высоким экологическим требованиям „Blauer Engel”;
  • Низкое энергопотребления котла благодаря погодозависимой автоматике;
  • Высокая надежность воспламенения и бесшумный старт котла благодаря системе поджига периодического действия;
  • Легкое комбинирование с емкостными накопителями;
  • Компактность конструкции и малый вес котла облегчают транспортировку и монтаж котла.

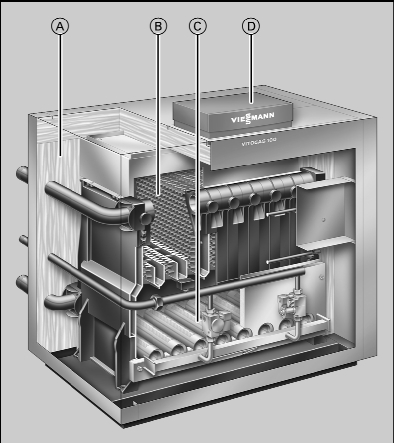

Водогрейные котлы Viessmann. Модель Vitogas 100-F (72-140 кВт). Схема.

А. Высокоэффективная теплоизоляция.

B. Теплообменные поверхности из специального серого чугуна.

C. Стержневая горелка из нержавеющей стали с частичным
предварительным смешиванием.

D. Контроллер цифрового программного управления котловым контуром Vitotronic.

Технические характеристики

Газовый водогрейный котел, конструктивный тип B11/B11 BS, категория II2ELL3 P
Номинальная теплопроизводительность, кВт 72 84 96 108 120 132 140
Номинальная тепловая нагрузка, кВт 78,3 91,3 104,4 117,4 130,4 143,5 156,5
Площадь теплообменных поверхностей, м2 6,23 7,25 8,26 9,28 10,3 11,31 12,33
К‐т теплопроводности теплоизоляции, Вт/м2 · K 0,45 0,45 0,45 0,45 0,45 0,45 0,45
Идентификатор изделия CE‐0085 AS 0297
Допустимое рабочее давление, бар 6 6 6 6 6 6 6
Давление подключения газа (номинальное давление)
Природный газ, мбар 20 20 20 20 20 20 20
Сжиженный газ, мбар 50 50 50 50 50 50 50
Макс. допуст. давление подключения газа
Природный газ, мбар 25 25 25 25 25 25 25
Сжиженный газ, мбар 57,5 57,5 57,5 57,5 57,5 57,5 57,5
Габаритные размеры (значения высоты приведены с регулируемыми опорами по 13 мм)
Длина, мм 770 770 770 770 770 770 770
Общая длина, мм 1010 1010 1060 1060 1060 1060 1060
Ширина, мм 1010 1120 1220 1330 1430 1540 1640
Высота без контроллера, мм 1039 1039 1039 1039 1039 1039 1039
Высота с контроллером
- Vitotronic 100, тип KC3 или KC4 или Vitotronic 200, тип KW5, мм 1141 1141 1141 1141 1141 1141 1141
- Vitotronic 100, тип GC1 или Vitotronic 300, тип GW2, мм 1226 1226 1226 1226 1226 1226 1226
Высота с коленом газохода, мм 1302 1342 1371 1371 1404 1404 1404
Длина котлового блока, мм 861 861 861 861 861 861 861
Размеры сегментов
- Боковая секция Ш x В x Г, мм 120 x 734 x 557
- Центральная секция Ш x В x Г, мм 105 x 585 x 557
Количество литых секций, шт. 7 8 9 10 11 12 13
Количество стержней горелки, шт. 6 7 8 9 10 11 12
Масса котлового блока, кг 324 365 406 447 488 529 570
Полная масса с теплоизоляцией, горелкой и регулятором котлового контура, кг 388 435 483 533 585 631 679
Объем котловой воды, л 37,6 43,0 48,3 53,6 59,0 64,3 69,6
Присоединительные патрубки водогрейного котла пoдающей и обратной магистрали, R 2 2 2 2 2 2 2
Вентиль опорожения, R 1 1 1 1 1 1 1
Условный проход трубопровода к расширительному баку, DN (R) 20 (¾) 20 (¾) 20 (¾) 20 (¾) 20 (¾) 20 (¾) 20 (¾)
Предохранительный клапан, DN (R) 20 (¾) 20 (¾) 20 (¾) 25 (1) 25 (1) 25 (1) 25 (1)
Линия опорожнения, DN (R) 25 (1) 25 (1) 25 (1) 32 (1¼) 32 (1¼) 32 (1¼) 32 (1¼)
Подключение газа, R 1 1 1 1 1 1 1
Параметры потребляемой мощности при максимальной нагрузке
Природный газ E, м3 8,29 9,66 11,05 12,42 13,80 15,19 16,56
Природный газ LL, м3 9,63 11,23 12,84 14,44 16,04 17,65 19,25
Сжиженный газ, кг/ч 6,12 7,14 8,16 9,18 10,20 11,22 12,24
Параметры уходящего газа (расчетные значения для проектирования газовыпускной системы согласно EN 13384)
Температура уходящих газов (значения брутто, измеренные при температуре воздуха для сжигания топлива 20 °C)
- при температуре котловой воды 50 °C (результаты измерения используются при расчете параметров газовыпускной системы), °C 115 107 104 102 105 105 109
- при температуре котловой воды 80 °C (результаты измерения служат для определения области применения газоходов при максимально допустимых рабочих температурах), °C 124 116 113 111 114 114 118
Массовый расход, кг/ч 170 186 226 262 278 306 320
- - при содержании CO2, % 6,8 7,3 6,8 6,6 6,9 6,9 7,2
Требуемый напор, Па (мбар) 3 (0,03) 3 (0,03) 3 (0,03) 3 (0,03) 3 (0,03) 3 (0,03) 3 (0,03)
Патрубок подсоединения дымохода, Ø мм 180 200 225 225 250 250 250
Нормативный к.п.д. Tпод./Tобр. = 75/60 °C, % 83 (Hs) / 92 (Hi)
Затраты теплоты на поддержание готовности при температуре котловой воды 60 °C, % 0,72 0,69 0,67 0,65 0,64 0,63 0,62

Примечание:

Если давление подключения газа превышает максимальное допустимое значение, то необходимо подключить на входе котельной установки отдельный регулятор давления газа.
