Водогрейный котел Viessmann Vitopend 100-W WHКB

Водогрейные котлы Viessmann. Модель Vitopend 100-W WHКB

Описание

  • Vitopend 100-W WHКB - настенный водогрейный газовый котел мощностью 10,5 - 30 кВт для работы на природном или сжиженном газе;
  • Номинальная тепловая мощность:
    10,5 - 30 кВт;
  • Нормативный КПД: до 90%;
  • Высокое и комфортное приготовление горячей воды;
  • Высокая непрерывная производительность горячей воды 14 л/мин ( при мощности 30 кВт и разнице температур в 30 °C);
  • Электронное управление, система диагностики;
  • Принципиально новая конструкция дымоходов, позволяющая предотвратить обмерзание в холодное время года;
  • Не требует дополнительного свободного пространства по бокам для обслуживания, за счет чего особенно удобен при монтаже в небольших помещениях и при встраивании в ниши.
  • В отличие от котла Vitopend 100-W WH1B имеется интегрированная накопительная емкость объемом 4 л.

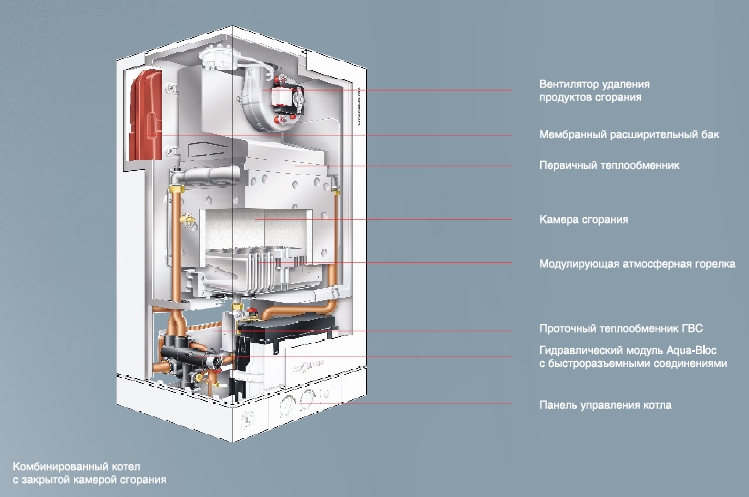

Водогрейные котлы Viessmann. Модель Vitopend 100-W WHКB (с закрытой камерой сгорания)
Водогрейные котлы Viessmann. Модель Vitopend 100-W WHКB (с открытой камерой сгорания)



Технические характеристики

Газовый комбинированный водогрейный котел
  Закрытая камера сгорания Открытая камера сгорания
Диапазон номинальной тепловой мощности на отопление/приготовлении горячей воды, кВт 10,5-25,1 13-30 10,5-25,1
13-30
Номинальная тепловая нагрузка, кВт 11,7-27,9 14,5-33,3 11,7-27,9 14,5-33,3
Идентификатор изделия СЕ 0085 ВS 0081 СЕ 0085 ВS 0081
К.п.д.
при полной нагрузке (100%), %
при частичной нагрузке (30 %), %

92,9
90,0

92,2
88,9

91,5
92,1

91,5
91,7
Класс NOx 3 3
Давление подводимого газа
Природный газ, мбар 10-20 10-20
Сжиженный газ, мбар 37 37
Макс. допуст. давление подключения газа
Природный газ Е/LL, мбар 30 30
Сжиженный газ, мбар 57,5 57,5
Макс. потреб. электр. мощность
с циркул. насосом, Вт 136 92
без циркул. насоса, Вт 58 15
Потреб. эл. мощность циркуляц. насоса, Вт 82 82
Напряжение питания, В/Гц 230/50 230/50
Элект. класс защиты, IP X4D X4D
Настройка макс. температуры котла, °С 76 76
Допустимое рабочее давление, бар от 0,8 до 3 от 0,8 до 3
Мембранный расширительный бак
Обьем, л 10 10 10 10
Входное давление, бар 0,8 0,8 0,8 0,8
Объем котла Vitopend, л 5,2 5,2 5,2 5,2
Проточный нагреватель
Макс. рабочее давление, бар 10 10 10 10
Длит. произв. по горячей воде, кВт 25,1 30,0 25,1 30,0
Расход воды (ΔТ = 30 К), л/мин 12,0 14,3 12,0 14,3
Температура на выходе, регулируемая, °С 30-57 30-57 30-57 30-57
Треб. напор при отборе воздуха для горения из помещения, Па - - 1,5 1,5
Остат. напор газовыпуск. вентилятора при отборе воздуха извне, Па 100 100 - -
Параметры уходящих газов (для проектирования системы удаления продуктов сгорания)
Т-ра уходящих газов (при т-ре воздуха для сжигания топлива 20 °С)
- при максимальной мощности (прир./сжиж. газ) 138/135 137/134 103/114 119/116
- при минимальной мощности (прир./сжиж. газ) 112/114 112/113 84/91 89/90
Массовый расход уходящих газов
- при максимальной мощности (прир./сжиж. газ), кг/ч 57,0/56,5 76,3/68,5 57,9/53,3 75,3/69,8
- при содерж. СО2 (прир./сжиж. газ), % 6,8/6,8 6,5/8,0 6,3/6,9 6,7/7,7
- при минимальной мощности (прир./сжиж. газ), кг/ч 56,7/54,2 79,8/68,5 58,8/54,2 66,5/64,9
- при содерж. СО2 (прир./сжиж. газ), % 2,7/2,8 2,5/3,5 2,6/2,8 3,1/3,5
Давление уходящих газов
Макс. допуст. разрежение, Па - - 10 10
Требуемый напор, Па - - 1,5 1,5
Нагнетание вентилятора, Па 100 100 - -
Патрубок подсоединения дымохода, Ø мм - - 130 140
Патрубок присоединения дымохода/воздуховода
- коаксиально, Ø мм 60/100 -
- параллельно, Ø мм 80/80 -
Размеры
Длина, мм 360 360
Ширина, мм 450 450
Высота, мм 725 725
Высота с арматурной крышкой, мм 806 806
Масса, кг 37 39 31 33
