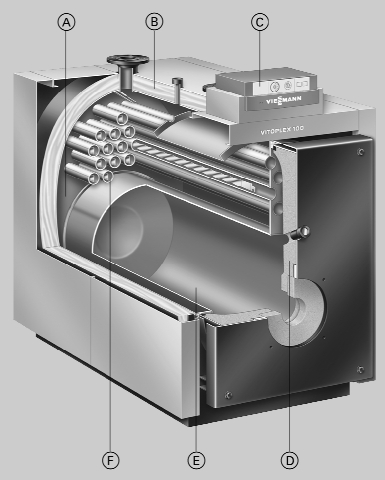

Описание
|
А. За счет широких проходов между жаровыми трубами и большого водонаполнения котлового блока обеспечивается эффективная естественная циркуляция и упрощается гидравлическая стыковка котла с системой.
B. Высокоэффективная теплоизоляция.
C. Vitotronic 100 – новое поколение контроллеров: интеллектуален, удобен в монтаже, эксплуатации и сервисном
обслуживании.
D. Теплоизоляция.
E. Камера сгорания.
F. Второй газоход.
|
Технические характеристики
Диапазон номинальной тепловой нагрузки |
от кВт |
110 |
151 |
201 |
251 |
311 |
401 |
501 |
до кВт |
150 |
200 |
250 |
310 |
400 |
500 |
620 |
Диапазон номинальной тепловой нагрузки |
от кВт |
121 |
166 |
221 |
276 |
342 |
441 |
551 |
до кВт |
165 |
220 |
275 |
341 |
440 |
550 |
682 |
Маркировка CE |
CE-0085 BP 0365 |
Допустимая температура подающей магистрали
(соответствует температуре срабатывания защитного ограничителя
температуры), °C |
110 |
Допуст. избыточное рабочее давление, бар |
5 |
Сопротивление на стороне топочных газов, Па (мБар) |
120 (1,2) |
150 (1,5) |
170 (1,7) |
250 (2,5) |
280 (2,8) |
320 (3,2) |
400 (4,0) |
Размеры котлового блока |
Длина1), мм |
1245 |
1385 |
1385 |
1565 |
1730 |
1730 |
1830 |
Ширина, мм |
650 |
650 |
730 |
730 |
800 |
800 |
865 |
Высота (с патрубком), мм |
1120 |
1120 |
1195 |
1195 |
1365 |
1365 |
1420 |
Габаритные размеры |
Общая длина, мм |
1355 |
1495 |
1495 |
1675 |
1840 |
1840 |
1940 |
Общая ширина, мм |
800 |
800 |
880 |
880 |
950 |
950 |
1015 |
Общая высота, мм |
1210 |
1210 |
1280 |
1280 |
1450 |
1450 |
1510 |
Высота звукопоглощающих подкладок котла (нагруженных), мм |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
Фундамент |
Длина, мм |
1000 |
1100 |
1100 |
1300 |
1400 |
1400 |
1500 |
Ширина, мм |
800 |
800 |
900 |
900 |
950 |
950 |
1050 |
Диаметр камеры сгорания, мм |
460 |
460 |
500 |
500 |
586 |
586 |
640 |
Длина камеры сгорания, мм |
863 |
1003 |
1003 |
1183 |
1306 |
1306 |
1406 |
Масса котлового блока, кг |
370 |
415 |
475 |
525 |
730 |
785 |
940 |
Общая масса (Водогрейный котел с теплоизоляцией
и регулятором котлового контура), кг
|
415 |
460 |
525 |
580 |
790 |
845 |
1005 |
Объем котловой воды, л |
106 |
230 |
280 |
340 |
490 |
460 |
535 |
Присоединительные патрубки водогрейного котла |
Патрубки подающей и обратной магистралей, Pу 6 Dу |
65 |
65 |
65 |
65 |
100 |
100 |
100 |
Патрубок аварийной линии (предохранительный клапан), R (наруж. резьба) |
1¼ |
1¼ |
1¼ |
1¼ |
1½ |
1½ |
1½ |
Спускной вентиль, R (наруж. резьба) |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
Параметры отходящего газа2) |
Температура (при температуре котловой воды 75 °C) |
- при номинальной тепловой мощности, °C |
215 |
215 |
215 |
215 |
215 |
215 |
215 |
- при частичной нагрузке, °C |
140 |
140 |
140 |
140 |
140 |
140 |
140 |
Массовый расход (при использовании легкого котельного топлива EL и природного газа) |
- при номинальной тепловой мощности, кг/ч |
230 |
307 |
284 |
476 |
614 |
767 |
951 |
- при частичной нагрузке, кг/ч |
138 |
184 |
171 |
286 |
369 |
460 |
571 |
Требуемый напор, Па/мбар |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Патрубок отходящих газов, наружный Ø мм |
178 |
178 |
198 |
198 |
248 |
248 |
248 |
Нормативный к.п.д. при температуре отопительной системы 75/60 °C, % |
92 |
Потери на поддержание готовности q B,70, % |
0,45 |
0,40 |
0,35 |
0,30 |
0,25 |
Примечания:
1) При снятой установочной плите для горелки.
2) Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13% CO2 при использовании природного газа. Общие результаты измерения температуры отходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 60% от номинальной тепловой мощности. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый поток отходящих газов соответствующим образом.
|
