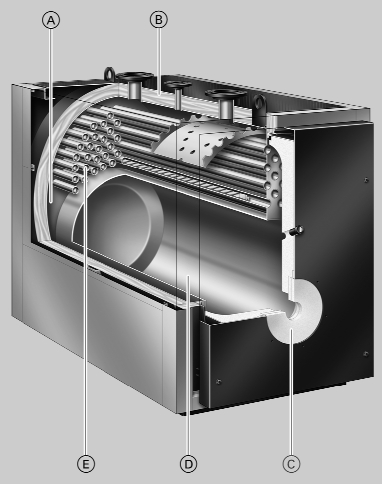

Описание
|
А. Широкие проходы между жаpовыми трубами и большое водонаполнение котлового блока.
B. Высокоэффективная теплоизоляция.
C. Подключение для горелки согласно EN 303‐1.
D. Камера сгорания.
E. Дымоходы.
|
Технические характеристики
Диапазон номинальной тепловой мощности |
от кВт |
621 |
781 |
951 |
1121 |
1351 |
1701 |
до кВт |
780 |
950 |
1120 |
1350 |
1700 |
2000 |
Диапазон номинальной тепловой нагрузки |
от кВт |
682 |
858 |
1045 |
1232 |
1485 |
1869 |
до кВт |
857 |
1044 |
1231 |
1484 |
1868 |
2198 |
Идентификатор изделия |
CE‐0085 BP 0365 |
Допустимая температура подающей магистрали
(соответствует температуре срабатывания защитного ограничителя температуры), °C |
110 |
Допуст. избыточное рабочее давление, бар |
6 |
Аэродинамческое сопротивление, Па (мБар) |
350 (3,5) |
500 (5,0) |
300 (3,0) |
400 (4,0) |
450 (4,5) |
600 (6,0) |
Размеры котлового блока |
Длина1), мм |
1970 |
2070 |
2320 |
2520 |
2665 |
2825 |
Ширина, мм |
1085 |
1085 |
1180 |
1180 |
1280 |
1280 |
Высота, мм |
1690 |
1690 |
1920 |
1920 |
2020 |
2020 |
Габаритные размеры |
Общая длина, мм |
2115 |
2215 |
2465 |
2665 |
2850 |
3010 |
Общая ширина, мм |
1285 |
1285 |
1380 |
1380 |
1485 |
1485 |
Общая ширина с контроллером котлового контура, мм |
1460 |
1460 |
1555 |
1555 |
1660 |
1660 |
Общая высота, мм |
1690 |
1690 |
1920 |
1920 |
2020 |
2020 |
Высота звукопоглощающих подкладок котла (нагруженных), мм |
37 |
37 |
37 |
37 |
37 |
37 |
Фундамент |
Длина, мм |
1600 |
1700 |
1900 |
2100 |
2250 |
2400 |
Ширина, мм |
1250 |
1250 |
1350 |
1350 |
1450 |
1450 |
Диаметр камеры сгорания, мм |
780 |
780 |
840 |
840 |
950 |
950 |
Длина камеры сгорания, мм |
1470 |
1570 |
1800 |
2000 |
2110 |
2270 |
Масса котлового блока, кг |
1390 |
1470 |
2140 |
2390 |
2780 |
3020 |
Полная масса водогрейного котла с теплоизоляцией
и регулятором котлового контура, кг |
1490 |
1575 |
2260 |
2525 |
2920 |
3170 |
Объем котловой воды, л |
866 |
998 |
1296 |
1324 |
1665 |
1767 |
Присоединительные патрубки водогрейного котла |
Патрубки подающей и обратной магистралей, PN 6 DN |
100 |
100 |
125 |
125 |
150 |
150 |
Патрубок аварийной линии (предохранительный клапан), PN 16 DN |
50 |
50 |
65 |
65 |
65 |
65 |
Вентиль опорожнения, R (наруж. резьба) |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
Параметры отходящего газа2) |
Температура (при температуре котловой воды 75 °C) |
- при номинальной тепловой мощности, °C |
215 |
215 |
215 |
215 |
215 |
215 |
- при частичной нагрузке, °C |
140 |
140 |
140 |
140 |
140 |
140 |
Массовый расход (при использовании легкого котельного топлива EL и природного газа) |
- при номинальной тепловой мощности, кг/ч |
1200 |
1460 |
1720 |
2070 |
2610 |
3070 |
- при частичной нагрузке, кг/ч |
720 |
876 |
1032 |
1242 |
1566 |
1842 |
Требуемый напор, Па/мбар |
0 |
0 |
0 |
0 |
0 |
0 |
Патрубок подсоединения дымохода, Ø мм |
300 |
300 |
350 |
350 |
400 |
400 |
Объем газа (Камера сгорания и газоходы), м3 |
0,97 |
1,03 |
1,50 |
1,65 |
2,20 |
2,35 |
Нормативный к.п.д. (для работы на жидком топливе) при температуре отопительной системы 75/60 °C, % |
92 |
Потери на поддержание готовности q B,70, % |
0,15 |
0,13 |
0,13 |
0,12 |
0,12 |
0,11 |
Примечания:
1) При снятой двери котла для горелки.
2) Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13% CO2 при использовании легкого котельного топлива EL и 10% CO2 при использовании природного газа. Общие результаты измерения температуры уходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 60% от номинальной тепловой мощности. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый расход уходящих газов соответствующим образом.
|
