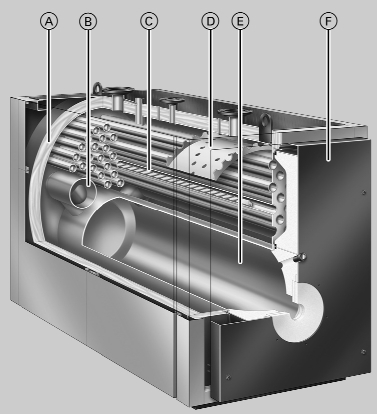

Описание
|
А. Высокоэффективная теплоизоляция.
B. Второй газоход.
C. Третий газоход.
D. Водонаправляющий щиток с жиклерами смесительного контура.
E. Камера сгорания (первый газоход).
F. Дверь котла.
|
Технические характеристики
Номинальная теплопроизводительность |
кВт |
700 |
900 |
1100 |
1300 |
1600 |
1950 |
Номинальная тепловая нагрузка |
кВт |
761 |
978 |
1196 |
1413 |
1739 |
2120 |
Маркировка CE согласно Директиве по газовым приборам |
CE‐0085 BQ0020 |
Допустимая температура подающей магистрали
(= температура срабатывания защитного ограничителя температуры), °C |
110 |
Допуст. избыточное рабочее давление, бар |
6 |
Аэродинамическое сопротивление, Па (мБар) |
2,7 (0,27) |
4,6 (0,46) |
4,0 (0,40) |
5,7 (0,57) |
5,3 (0,53) |
8,5 (0,85) |
Размеры котлового блока |
Длина1), мм |
2200 |
2500 |
2450 |
2670 |
2745 |
3075 |
Ширина, мм |
1085 |
1085 |
1180 |
1180 |
1280 |
1280 |
Габаритные размеры |
Общая длина, мм |
2355 |
2655 |
2605 |
2825 |
2920 |
3250 |
Общая ширина |
– с контроллером, мм |
1460 |
1460 |
1555 |
1555 |
1660 |
1660 |
– без контроллера, мм |
1285 |
1285 |
1380 |
1380 |
1485 |
1485 |
Общая высота (с проушинами для подвески), мм |
1690 |
1690 |
1920 |
1920 |
2140 |
2140 |
Высота (с патрубком), мм |
1670 |
1670 |
1900 |
1900 |
2120 |
2120 |
Высота звукопоглощающих подкладок котла (нагруженных), мм |
37 |
37 |
37 |
37 |
37 |
37 |
Фундамент |
Длина, мм |
1900 |
2200 |
2150 |
2300 |
2400 |
2700 |
Ширина, мм |
1200 |
1200 |
1300 |
1300 |
1400 |
1400 |
Диаметр камеры сгорания, мм |
620 |
620 |
720 |
720 |
840 |
840 |
Длина камеры сгорания, мм |
1700 |
2000 |
1930 |
2150 |
2200 |
2530 |
Масса котлового блока, кг |
1525 |
1655 |
2150 |
2330 |
2900 |
3230 |
Полная масса водогрейного котла с теплоизоляцией и регулятором котлового контура, кг |
1640 |
1780 |
2285 |
2475 |
3065 |
3410 |
Объем котловой воды, л |
935 |
1325 |
1525 |
1690 |
1960 |
2230 |
Присоединительные патрубки водогрейного котла |
Патрубки подающей и обратной магистрали, PN 6 DN |
100 |
100 |
125 |
125 |
150 |
150 |
Патрубок аварийной линии (предохранительный клапан), PN 16 DN |
50 |
50 |
65 |
65 |
65 |
65 |
Вентиль опорожения, R (наружный) |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
Параметры уходящих газов2) |
Температура (при температуре котловой воды 60 °C) |
- при номинальной тепловой нагрузке, °C |
185 |
185 |
185 |
185 |
185 |
185 |
- при частичной нагрузке, °C |
125 |
125 |
125 |
125 |
125 |
125 |
Температура (при температуре котловой воды 80 °C), °C |
195 |
195 |
195 |
195 |
195 |
195 |
Массовый расход (при использовании легкого котельного топлива EL и природного газа) |
- при номинальной тепловой нагрузке, кг/ч |
1170 |
1500 |
1840 |
2160 |
2670 |
3250 |
- при частичной нагрузке, кг/ч |
700 |
900 |
1100 |
1300 |
1600 |
1950 |
Требуемый напор, Па/мбар |
0 |
0 |
0 |
0 |
0 |
0 |
Патрубок присоединения дымохода, Ø мм |
300 |
300 |
350 |
350 |
400 |
400 |
Объем газа общий (Камера сгорания, дымоходы, обратные трубы, поворотная труба и выходной коллектор уходящих газов), м3 |
0,98 |
1,01 |
1,47 |
1,64 |
2,23 |
2,51 |
Нормативный к.п.д. (при работе на жидком топливе) при температуре отопительной системы 75/60 °C, % |
89 (Hs) / 94 (Hi) |
Потери на поддержание готовности q B,70, % |
0,15 |
0,13 |
0,13 |
0,12 |
0,12 |
0,11 |
Примечания:
1) При снятой установочной плите для горелки.
2) Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13% CO2 при использовании легкого котельного топлива EL и 10% CO2 при использовании природного газа.
Общие результаты измерения температуры уходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 60% от номинальной тепловой нагрузки. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый расход уходящих газов соответствующим образом.
|
