Водогрейный котел Viessmann Vitoplex 300 (575-1750 кВт)

Водогрейные котлы Viessmann. Модель Vitoplex 300 (575-1750 кВт)

Описание

  • Многослойные конвективные теплообменные поверхности обеспечивают высокую эксплуатационную надежность и длительный срок службы;
  • Особо экономичный и экологически щадящий режим погодозависимой теплогенерации; возможность полного выключения при отсутствии потребности в тепле.
    Нормативный к.п.д.: 96%
    При подключении к котлу теплообменника отходящих газов/воды из нержавеющей стали Vitotrans 333 утилизуется теплота конденсации и нормативный к.п.д. возрастает еще на 12%;
  • Трехходовая схема газоходов котлового блока при низкой теплонапряженности камеры сгорания обеспечивает минимальные выделения окислов азота;
  • Нет никаких ограничений по минимальному расходу теплоносителя ‐ широкие проходы между жаpовыми трубами и большое водонаполнение котлового блока обеспечивают эффективную естественную циркуляцию и гарантированный перенос тепла, в результате чего упрощается гидравлическая стыковка котла с системой;
  • Интегрированная пусковая схема "Therm‐Control" заменяет подмешивающий насос или комплект подмешивающего устройства и сберегает время на монтаж и уменьшает затраты;
  • Быстроразъемные соединения системы Fastfix упрощают и ускоряют монтаж;
  • Проходная площадка по верхней части котла облегчает монтаж и техническое обслуживание;
  • Компактность конструкции облегчает транспортировку и позволяет обходиться малой монтажной высотой;
  • Высокая продолжительность работы горелки и небольшое число коммутационных интервалов за счет большого водонаполнения котлового блока обеспечивают безвредную для окружающей среды эксплуатацию;
  • При температурах срабатывания защитного ограничителя температуры до 110 °C не требуется дополнительная проставка для подающей магистрали, нужные для оборудования разъемы находятся на водогрейном котле;
  • Экономичная и надежная эксплуатация отопительной установки за счет использования цифрового контроллера Vitotronic с функцией информационного обмена. Удовлетворяет всем требованиям, обеспечивает все известные программы регулирования и режимы эксплуатации. Стандартизированная телекоммуникационная шина LONBUS позволяет полностью интегрировать контроллер в домовые системы диспетчерского управления. Возможна интеграция в шкаф управления Vitocontrol.

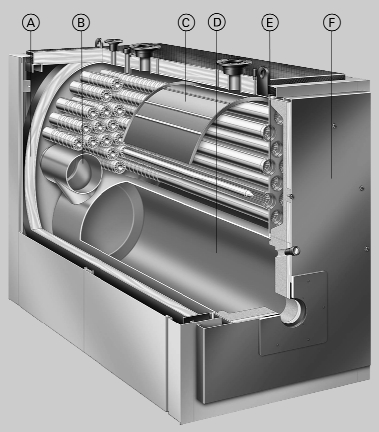

Водогрейные котлы Viessmann. Модель Vitoplex 300 (575-1750 кВт). Схема

А. Высокоэффективная теплоизоляция.

B. Второй газоход.

C. Водонаправляющий щиток с жиклерами смесительного контура.

D. Камера сгорания (первый газоход).

E. Третий газоход в качестве многослойных конвективных теплообменных поверхностей.

F. Установочная плита для горелки.



Технические характеристики

Номинальная теплопроизводительность кВт 575 720 895 1120 1400 1750
Номинальная тепловая нагрузка кВт 622 778 968 1210 1514 1892
Маркировка CE
- при допустимой температуре подачи до 110 °C CE‐0085 AQ 0823 согласно директиве по газовым приборам
- при допустимой температуре подачи свыше 110 °C (до 120 °C) CE‐0035 согласно директиве по аппаратам, работающим под давлением
Допуст. рабочее давление, бар 6
Сопротивление на стороне топочных газов, Па (мБар) 300 (3,0) 370 (3,7) 360 (3,6) 430 (4,3) 470 (4,7) 500 (5,0)
Размеры котлового блока
Длина1), мм 2035 2185 2385 2595 2850 3085
Ширина, мм 1080 1080 1175 1175 1280 1280
Габаритные размеры
Общая длина, мм 1285 1485 1430 1645 1680 1815
Общая ширина
– с контроллером, мм 1460 1460 1550 1550 1655 1655
– без контроллера, мм 1285 1285 1375 1375 1480 1480
Общая высота с патрубком, мм 1695 1695 1955 1955 2145 2145
Высота звукопоглощающих подкладок котла (нагруженных), мм 37 37 37 37 37 37
Фундамент
Длина, мм 1800 1950 2150 2350 2600 2800
Ширина, мм 1250 1250 1350 1350 1500 1500
Диаметр камеры сгорания, мм 685 685 780 780 840 840
Длина камеры сгорания, мм 1515 1665 1865 2075 2315 2550
Масса котлового блока, кг 1468 1754 2762 2907 3507 4084
Полная масса (Водогрейный котел с теплоизоляцией и регулятором котлового контура), кг 1568 1859 2892 3042 3672 4259
Объем котловой воды, л 903 948 1364 1452 1964 2066
Присоединительные патрубки водогрейного котла
Пoдающая и обратная магистрали, PN 6 DN 100 100 125 125 150 150
Патрубок аварийной линии (предохранительный клапан), PN 16 DN 40 40 50 50 65 65
Выпускной патрубок, R
Параметры отходящего газа2)
Температура (при температуре котловой воды 50 °C)
- при номинальной тепловой мощности, °C 165 165 165 165 165 165
- при частичной нагрузке, °C 110 110 110 110 110 110
Температура (при температуре котловой воды 80 °C), °C 180 180 180 180 180 180
Массовый расход (при использовании легкого котельного топлива EL и природного газа)
- при номинальной тепловой мощности, кг/ч 954 1190 1490 1860 2320 2900
- при частичной нагрузке, кг/ч 572 716 891 1120 1390 1740
Требуемый напор, Па/мбар 0 0 0 0 0 0
Патрубок присоединения газохода, Ø мм 250 250 300 300 400 400
Объем газа (Камера сгорания и газоходы), м3 0,88 0,97 1,41 1,60 2,17 2,46
Нормативный к.п.д. при температуре отопительной системы 75/60 °C, % 96
Потери на поддержание готовности q B,70, % 0,18 0,15 0,13 0,13 0,12 0,12

Примечания:

1) При снятых установочной плите для горелки.

2) Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13% CO2 при
использовании легкого котельного топлива EL и 10% CO2 при использовании природного газа.
Общие результаты измерения температуры отходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 60% от номинальной тепловой мощности. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый расход отходящих газов соответствующим образом.
