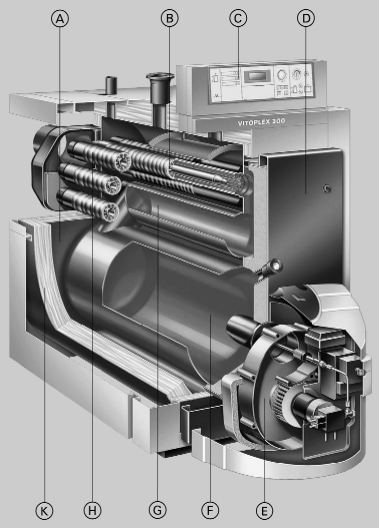

Описание
|
А. За счет широких проходов между жаровыми трубами и большого водонаполнения котлового блока обеспечивается эффективная естественная циркуляция и упрощается гидравлическая стыковка котла с системой.
B. Многослойные конвективные теплообменные поверхности обеспечивают высокую эксплуатационную надежность и длительный срок службы.
C. Vitotronic – контроллер нового поколения: интеллектуален, удобен в монтаже, эксплуатации и сервисном обслуживании.
D. Теплоизоляция.
E. Горелка Unit Vitoflame 100 фирмы Viessmann.
F. Камера сгорания (первый газоход).
G. Второй газоход.
H. Третий газоход.
K. Высокоэффективная теплоизоляция толщиной 100 мм.
|
Технические характеристики
Номинальная тепловая мощность |
кВт |
80 |
105 |
130 |
170 |
225 |
285 |
345 |
405 |
460 |
Номинальная тепловая нагрузка |
кВт |
87 |
114 |
141 |
184 |
243 |
309 |
373 |
438 |
497 |
Маркировка CE |
- при допустимой температуре подачи до 110 °C |
CE-0085 AQ 0300 (80 - 405 кВт) согласно директиве по к.п.д.
и
CE-0085 согласно директиве по газовым приборам |
- при допустимой температуре подачи свыше 110 °C (до 120 °C) |
CE-0035 согласно директиве по аппаратам, работающим под давлением |
Допуст. рабочее давление, бар |
4 |
Сопротивление на стороне топочных газов, Па (мБар) |
45 (0,45) |
60 (0,6) |
65 (0,65) |
90 (0,9) |
120 (1,2) |
180 (1,8) |
200 (2,0) |
220 (2,2) |
250 (2,5) |
Размеры котлового блока |
Длина1), мм |
1095 |
1295 |
1220 |
1435 |
1470 |
1600 |
1700 |
1900 |
1900 |
Ширина, мм |
575 |
575 |
670 |
670 |
750 |
750 |
825 |
825 |
825 |
Высота (с патрубком), мм |
1215 |
1215 |
1350 |
1350 |
1410 |
1410 |
1565 |
1565 |
1565 |
Габаритные размеры |
Общая длина, мм |
1285 |
1485 |
1430 |
1645 |
1680 |
1815 |
1880 |
2080 |
2080 |
Общая длина с горелкой и колпаком, мм |
1630 |
1830 |
1770 |
2005 |
2040 |
— |
— |
— |
— |
Общая ширина, мм |
780 |
780 |
870 |
870 |
950 |
950 |
1025 |
1025 |
1025 |
Общая высота, мм |
1360 |
1360 |
1490 |
1490 |
1555 |
1555 |
1705 |
1705 |
1705 |
Сервисная высота (с контроллером), мм |
1550 |
1550 |
1680 |
1680 |
1745 |
1745 |
1895 |
1895 |
1895 |
Высота |
– звукопоглощающие подкладки котла (нагруженные), мм |
— |
— |
— |
— |
— |
— |
37 |
37 |
37 |
– регулируемые звукопоглощающие опоры, мм |
28 |
28 |
28 |
28 |
28 |
28 |
— |
— |
— |
Фундамент |
Длина, мм |
1000 |
1200 |
1150 |
1400 |
1400 |
1550 |
1600 |
1800 |
1800 |
Ширина, мм |
780 |
780 |
870 |
870 |
950 |
950 |
1025 |
1025 |
1025 |
Диаметр камеры сгорания, мм |
410 |
410 |
480 |
480 |
550 |
550 |
585 |
585 |
585 |
Длина камеры сгорания, мм |
805 |
1005 |
931 |
1150 |
1160 |
1295 |
1325 |
1525 |
1525 |
Масса котлового блока, кг |
359 |
418 |
520 |
621 |
793 |
871 |
1056 |
1266 |
1296 |
Общая масса водогрейного котла с теплоизоляцией и регулятором котлового
контура, кг |
418 |
482 |
588 |
696 |
875 |
959 |
1161 |
1389 |
1419 |
Общая масса водогрейного котла с теплоизоляцией, горелкой и регулятором
котлового контура, кг |
458 |
522 |
628 |
736 |
915 |
— |
— |
— |
— |
Объем котловой воды, л |
157 |
194 |
265 |
317 |
360 |
445 |
553 |
632 |
616 |
Присоединительные патрубки водогрейного котла |
Патрубки подающей и обратной магистрали, PN 6 DN |
65 |
65 |
65 |
65 |
80 |
80 |
80 |
100 |
100 |
Патрубок аварийной линии (предохранительный клапан), R |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1½ |
1½ |
1½ |
Выпускной патрубок, R |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
Параметры отходящего газа2) |
Температура (при температуре котловой воды 50 °C) |
- при номинальной тепловой нагрузке, °C |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
- при частичной нагрузке, °C |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
Температура (при температуре котловой воды 80 °C), °C |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
Массовый расход (при использовании легкого котельного топлива EL и природного газа) |
- при номинальной тепловой мощности, кг/ч |
134 |
175 |
216 |
284 |
376 |
476 |
575 |
675 |
767 |
- при частичной нагрузке, кг/ч |
80 |
105 |
130 |
170 |
226 |
285 |
345 |
405 |
460 |
Требуемый напор, Па/мбар |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Патрубок присоединения газохода, Ø мм |
180 |
180 |
200 |
200 |
200 |
200 |
250 |
250 |
250 |
Нормативный к.п.д. при температуре отопительной системы 75/60 °C, % |
96 |
Потери на поддержание готовности q B,70, % |
0,50 |
0,40 |
0,30 |
0,30 |
0,30 |
0,25 |
0,25 |
0,22 |
0,20 |
Примечания:
1) При снятых установочной плите для горелки и газовыпускном коллекторе.
2) Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13% CO2 при использовании легкого котельного топлива EL и 10% CO2 при использовании природного газа.
Общие результаты измерения температуры отходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 60% от номинальной тепловой мощности. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый расход отходящих газов соответствующим образом.
|
