Описание
|

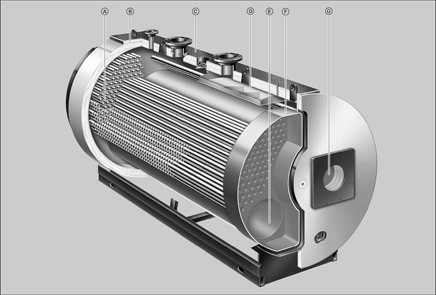

А. Третий газоход в качестве многослойных конвективных теплообменных поверхностей из дуплексных жаровых труб.
B. 120 мм, высокоэффективная охватывающая теплоизоляция.
C. Проходная верхняя площадка.
D. Водонаправляющий щиток.
E. Второй газоход.
F. Водяное охлаждение передней стенки.
G. Камера сгорания.
|
Технические характеристики
Номинальная теплопроизводительность |
кВт |
1860 |
2300 |
2900 |
3500 |
4100 |
4700 |
5900 |
Номинальная тепловая нагрузка |
кВт |
2010 |
2485 |
3135 |
3785 |
4430 |
5080 |
6380 |
Маркировка CE |
- при температуре подачи до 110 °С1) |
CE‐0085 согласно директиве по газовым приборам |
- при температуре подачи до 120 °С1) |
CE‐0035 согласно директиве по аппаратам, работающим под давлением |
Допуст. рабочее давление, бар |
6 |
Аэродинамическое сопротивление, Па (мБар) |
600 (6) |
650 (6,5) |
850 (8,5) |
900 (9) |
950 (9,5) |
1000 (10) |
1050 (10,5) |
Габаритные размеры |
Общая длина, мм |
3830 |
4080 |
4330 |
4580 |
4805 |
5005 |
5550 |
Общая ширина, мм |
2070 |
2160 |
2250 |
2350 |
2450 |
2550 |
2730 |
Ширина с контроллером, мм |
2255 |
2345 |
2435 |
2535 |
2635 |
2735 |
2915 |
Общая высота, мм |
2350 |
2440 |
2530 |
2630 |
2770 |
2870 |
3050 |
Высота звукопоглощающих подкладок котла (нагруженных), мм |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
Полная масса водогрейного котла с теплоизоляцией и регулятором котлового контура, кг |
5300 |
6300 |
7300 |
8200 |
9600 |
10600 |
13300 |
Диаметр камеры сгорания, мм |
866 |
926 |
994 |
1050 |
1110 |
1160 |
1238 |
Длина камеры сгорания, мм |
2977 |
3227 |
3477 |
3677 |
3850 |
4050 |
4485 |
Объем котловой воды, л |
4950 |
5500 |
6380 |
8170 |
9300 |
10500 |
13000 |
Присоединительные патрубки водогрейного котла |
Пoдающая и обратная магистраль, PN 16 DN |
150 |
150 |
200 |
200 |
200 |
250 |
250 |
Патрубок аварийной линии (предохранительный клапан), PN 16 DN |
65 |
65 |
80 |
80 |
80 |
100 |
100 |
Вентиль опорожнения, PN 16 DN |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
Параметры уходящих газов2) |
Температура (при температуре котловой воды 60/40 °C) |
- при номинальной тепловой мощности, °C |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
- при частичной нагрузке, °C |
120 |
120 |
120 |
120 |
120 |
120 |
120 |
Температура (при температуре котловой воды 80/60 °C), °C |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
Массовый расход (при использовании легкого котельного топлива EL и природного газа) |
- при номинальной тепловой мощности, кг/ч |
3090 |
3820 |
4820 |
5810 |
6810 |
7800 |
9800 |
- при частичной нагрузке, кг/ч |
1860 |
2290 |
2890 |
3490 |
4080 |
4680 |
5880 |
Требуемый напор, Па/мбар |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Патрубок подсоединения дымохода, Ø мм |
450 |
500 |
600 |
600 |
650 |
750 |
800 |
Объем газа (Камера сгорания и газоходы), м3 |
3,1 |
3,7 |
4,6 |
5,4 |
6,5 |
7,5 |
9,5 |
Нормативный к.п.д. при температуре отопительной системы 75/60 °C, % |
96 (Hi) |
Примечания:
1) Достигается максимальная температура подачи примерно на 15 K ниже допустимой (температуры срабатывания защитного ограничителя температуры).
2) Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13 % CO2 при использовании легкого котельного топлива EL и на содержание 10 % CO2 при использовании природного газа.
Общие результаты измерения температуры уходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 60 % от номинальной тепловой мощности. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый расход уходящих газов соответствующим образом.
Температура уходящих газов при температуре котловой воды 60 °C, используется при расчете параметров газовыпускной системы.
Температура уходящих газов при температуре котловой воды 80 °C служит для определения области применения дымоходов при максимально допустимых рабочих температурах.
|
