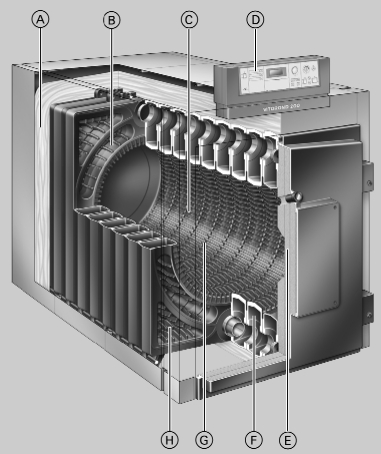

Описание
|
А. Высокоэффективная теплоизоляция толщиной 100 мм.
B. Второй газоход.
C. Камера сгорания.
D. Vitotronic – контроллер нового поколения: интеллектуален, удобен в монтаже, эксплуатации и сервисном обслуживании.
E. Теплоизоляция.
F. Широкие проходы между жаровыми трубами.
G. Теплообменные поверхности Eutectoplex из специального гомогенного серого чугуна.
H. Третий газоход.
|
Технические характеристики
Номинальная теплопроизводительность |
кВт |
320 |
380 |
440 |
500 |
560 |
630 |
700 |
780 |
860 |
950 |
1080 |
Номинальная тепловая нагрузка |
кВт |
348 |
413 |
478 |
543 |
609 |
685 |
761 |
848 |
935 |
1033 |
1174 |
Маркировка CE |
- при температуре подачи до 110 °С |
CE‐0085 AS 0002 (для мощности до 380 кВт) согласно директиве по к.п.д.
и
CE‐0085 согласно директиве по газовым приборам |
- при температуре подачи до 120 °С |
CE‐0085 AS 0002 (для мощности до 380 кВт) согласно директиве по к.п.д.
и
CE‐0036 согласно директиве по аппаратам, работающим под давлением |
Число сегментов |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
Допуст. рабочее давление, бар |
6 |
Сопротивление на стороне топочных газов, Па (мБар) |
50 (0,5) |
90 (0,9) |
130 (1,3) |
170 (1,7) |
190 (1,9) |
210 (2,1) |
280 (2,8) |
390 (3,9) |
490 (4,9) |
450 (4,5) |
580 (5,8) |
Размеры котлового блока |
Длина, мм |
1450 |
1580 |
1710 |
1840 |
1970 |
2100 |
2230 |
2360 |
2490 |
2620 |
2750 |
Ширина, мм |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
1030 |
Высота, мм |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
1150 |
Размеры сегментов |
Передний сегмент с установочной плитой для горелки, мм |
1150 × 1030 × 270 |
Средний сегмент, мм |
1150 × 920 × 125 |
Задний сегмент с газовыпускным коллектором, мм |
1150 × 920 × 290 |
Габаритные размеры |
Общая длина, мм |
1490 |
1620 |
1750 |
1880 |
2010 |
2140 |
2270 |
2400 |
2530 |
2660 |
2790 |
Общая ширина, мм |
1090 |
1090 |
1090 |
1090 |
1090 |
1090 |
1090 |
1090 |
1090 |
1090 |
1090 |
Общая высота с контроллером, мм |
1480 |
1480 |
1480 |
1480 |
1480 |
1480 |
1480 |
1480 |
1480 |
1480 |
1480 |
Сервисная высота (с контроллером в сервисном положении), мм |
1660 |
1660 |
1660 |
1660 |
1660 |
1660 |
1660 |
1660 |
1660 |
1660 |
1660 |
Высота звукопоглощающих подкладок котла (нагруженных), мм |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
37 |
Фундамент |
Длина, мм |
1330 |
1460 |
1580 |
1710 |
1830 |
1960 |
2080 |
2210 |
2330 |
2460 |
2580 |
Ширина, мм |
1100 |
1100 |
1100 |
1110 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
Масса |
Передний сегмент с установочной плитой для горелки, кг |
240 |
240 |
240 |
240 |
240 |
240 |
240 |
240 |
240 |
240 |
240 |
Средний сегмент, кг |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
Задний сегмент с газовыпускным коллектором, кг |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
Котловой блок, кг |
1700 |
1860 |
2020 |
2160 |
2330 |
2470 |
2630 |
2790 |
2950 |
3090 |
3250 |
Полная масса водогрейного котла с теплоизоляцией и регулятором котлового контура, кг |
1780 |
1950 |
2110 |
2260 |
2430 |
2580 |
2740 |
2910 |
3070 |
3220 |
3380 |
Объем котловой воды, л |
247 |
275 |
303 |
331 |
359 |
387 |
415 |
443 |
471 |
499 |
527 |
Присоединительные патрубки водогрейного котла |
Пoдающая и обратная магистрали, PN 16 DN |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
Патрубок аварийной подающей линии1), PN 16 DN |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
Аварийная обратная линия1), PN 16 DN |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
Выпускной вентиль, R |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
Параметры отходящего газа1) |
Температура (при температуре котловой воды 60 °C) |
- при номинальной тепловой мощности, °C |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
- при частичной нагрузке, °C |
130 |
130 |
130 |
130 |
130 |
130 |
130 |
130 |
130 |
130 |
130 |
Температура (при температуре котловой воды 80 °C), °C |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
Массовый расход (при использовании легкого котельного топлива EL и природного газа) |
- при номинальной тепловой мощности, кг/ч |
536 |
637 |
736 |
838 |
938 |
1057 |
1174 |
1308 |
1442 |
1595 |
1810 |
- при частичной нагрузке, кг/ч |
322 |
382 |
442 |
503 |
563 |
634 |
704 |
785 |
865 |
957 |
1086 |
Требуемый напор, Па/мбар |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Патрубок присоединения газохода, Ø мм |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
Нормативный к.п.д. при температуре отопительной системы 75/60 °C (при работе на жидком топливе), % |
94 |
Потери на поддержание готовности q B,70, % |
0,24 |
0,24 |
0,22 |
0,20 |
0,19 |
0,18 |
0,17 |
0,16 |
0,14 |
0,13 |
0,13 |
Примечания:
1) Патрубки к соединительному комплекту котла (поставляются в качестве принадлежностей).
|
|
|
