Абсорбционные чиллеры двойного эффекта с паровым нагревом. В режиме охлаждения температура воды на выходе охлаждается до 7 °С. В качестве источника тепла, приводящего установку в действие, используется пар давлением 784 кПа.
Технические характеристики
Модель |
AR-W70G2 |
AR-W80G2 |
AR-W90G2 |
AR-W100G2 |
AR-W115G2 |
AR-W125G2 |
AR-W140G2 |
AR-W150G2 |
AR-W170G2 |
Мощность в режиме охлаждения, USRT |
70 |
80 |
90 |
100 |
115 |
125 |
140 |
150 |
170 |
Охлажденная вода |
Температура, °С |
12 → 7 |
Расход, м3/ч |
42,3 |
48,4 |
54,4 |
60,5 |
69,6 |
75,6 |
84,7 |
90,8 |
102,8 |
Перепад давления, мH2O |
4,9 |
4,1 |
7,3 |
5,8 |
4,2 |
4,9 |
5,4 |
6,2 |
7,9 |
Фитинг, А |
80 |
80 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
Количество каналов |
Четное |
Охлаждающая вода |
Температура, °C |
32 → 37,4 |
Расход, м3/ч |
79,8 |
91,2 |
102,6 |
114 |
119,6 |
130 |
145,6 |
156 |
176,8 |
Перепад давления, мH2O |
7,8 |
7,8 |
6,4 |
7,9 |
6,4 |
7,5 |
5,4 |
6,2 |
3,9 |
Фитинг, А |
100 |
100 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
Количество каналов |
Четное |
Нечетное |
Электрическая мощность, кВа |
6,5 |
6,5 |
6,5 |
6,5 |
10 |
10 |
10 |
10 |
10 |
Насосы |
Насос для абсорбента, кВт |
1,1+0,4 |
1,1+0,4 |
1,1+0,4 |
1,1+0,4 |
3,7 |
3,7 |
3,7 |
3,7 |
3,7 |
Насос для хладагента, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Вакуумный насос, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Пар |
Давление, кг/см2G (кПа) |
8 (784) |
Потребление, кг/ч |
308 |
352 |
396 |
440 |
506 |
550 |
616 |
660 |
748 |
Входной канал, А |
40 |
40 |
40 |
40 |
40 |
40 |
50 |
50 |
50 |
Выходной канал, А |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
Вес |
При эксплуатации, т |
4,6 |
4,7 |
4,7 |
4,7 |
7,5 |
7,5 |
8,2 |
8,2 |
9,0 |
При траспортировке, т |
4,4 |
4,5 |
4,5 |
4,5 |
7,1 |
7,1 |
7,8 |
7,8 |
8,6 |
Примечания:
1. 1 USRT = 3024 ккал/ч = 3,517 кВт.
2. Коэффициент загрязнения охлажденной и охлаждающей и нагретой воды 0,0001м2ч°С/ккал.
3. Максимально допустимое давление водяного контура 8 кг/см2.
Технические характеристики (продолжение)
Модель |
AR-W200G2
|
AR-W220G2 |
AR-W250G2 |
AR-W270G2 |
AR-W320G2 |
AR-W360G2 |
AR-W400G2 |
AR-W450G2 |
AR-W500G2 |
Мощность в режиме охлаждения, USRT |
200 |
220 |
250 |
270 |
320 |
360 |
400 |
450 |
500 |
Охлажденная вода |
Температура, °С |
12 → 7 |
Расход, м3/ч |
121 |
133,1 |
151,2 |
163,3 |
193,5 |
217,7 |
241,9 |
272,2 |
302,4 |
Перепад давления, мH2O |
10,9 |
5,5 |
7,2 |
3,6 |
5,0 |
7,6 |
9,4 |
4,3 |
5,3 |
Фитинг, А |
125 |
125 |
125 |
125 |
150 |
150 |
150 |
200 |
200 |
Количество каналов |
Четное |
Нечетное |
Четное |
Охлаждающая вода |
Температура, °C |
32 → 37,4 |
Расход, м3/ч |
208 |
228,8 |
260 |
280,8 |
332,8 |
374,4 |
416 |
468 |
520 |
Перепад давления, мH2O |
5,4 |
8,8 |
11,3 |
6,8 |
9,6 |
12,3 |
15,2 |
8,4 |
10,4 |
Фитинг, А |
150 |
150 |
150 |
150 |
200 |
200 |
200 |
250 |
250 |
Количество каналов |
Нечетное |
Четное |
Нечетное |
Четное |
Электрическая мощность, кВа |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
19 |
19 |
Насосы |
Насос для абсорбента, кВт |
3,7 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
5,5 |
5,5 |
Насос для хладагента, кВт |
0,4 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
1,5 |
1,5 |
Вакуумный насос, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Пар |
Давление, кг/см2G (кПа) |
8 (784) |
Потребление, кг/ч |
880 |
968 |
1 100 |
1 188 |
1 408 |
1 584 |
1 760 |
1 980 |
2 200 |
Входной канал, А |
50 |
65 |
65 |
65 |
65 |
80 |
80 |
100 |
100 |
Выходной канал, А |
15 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
Вес |
При эксплуатации, т |
9,0 |
11,0 |
11,2 |
11,5 |
11,8 |
12,5 |
12,9 |
14,5 |
15,0 |
При траспортировке, т |
8,6 |
10,2 |
10,4 |
10,7 |
11,0 |
11,6 |
12,0 |
13,5 |
14,0 |
Примечания:
1. 1 USRT = 3024 ккал/ч = 3,517 кВт.
2. Коэффициент загрязнения охлажденной и охлаждающей и нагретой воды 0,0001м2ч°С/ккал.
3. Максимально допустимое давление водяного контура 8 кг/см2.
Технические характеристики (продолжение)
Модель |
AR-W550G2 |
AR-W600G2 |
AR-W700G2 |
AR-W800G2 |
AR-W900G2 |
AR-W1000G2 |
AR-W1250G2 |
AR-W1500G2 |
AR-W1650G2 |
Мощность в режиме охлаждения, USRT |
550 |
600 |
700 |
800 |
900 |
1 000 |
1 250 |
1 500 |
1 650 |
Охлажденная вода |
Температура, °С |
12 → 7 |
Расход, м3/ч |
332,7 |
362,9 |
423,4 |
483,8 |
544,3 |
604,8 |
756 |
907,2 |
997,9 |
Перепад давления, мH2O |
7,5 |
8,9 |
7,4 |
7,6 |
7,9 |
8,3 |
11,9 |
17,2 |
6,8 |
Фитинг, А |
200 |
200 |
250 |
250 |
250 |
300 |
300 |
350 |
350 |
Количество каналов |
Четное |
Нечетное |
Четное |
Охлаждающая вода |
Температура, °C |
32 → 37,4 |
Расход, м3/ч |
572 |
624 |
728 |
832 |
936 |
1 040 |
1 300 |
1 560 |
1 710 |
Перепад давления, мH2O |
11,5 |
13,7 |
8,0 |
8,5 |
13 |
5,3 |
11,2 |
14,8 |
15,4 |
Фитинг, А |
300 |
300 |
300 |
350 |
350 |
350 |
400 |
400 |
450 |
Количество каналов |
Четное |
Нечетное |
Четное |
Электрическая мощность, кВа |
19 |
19 |
23 |
23 |
35 |
35 |
40 |
45 |
50 |
Насосы |
Насос для абсорбента, кВт |
5,5 |
5,5 |
7,5 |
11,2 |
14,9 |
14,9 |
14,9 |
18,4 |
18,4 |
Насос для хладагента, кВт |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
Вакуумный насос, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Пар |
Давление, кг/см2G (кПа) |
8 (784) |
Потребление, кг/ч |
2 420 |
2 640 |
3 080 |
3 520 |
3 960 |
4 400 |
5 500 |
6 600 |
7 260 |
Входной канал, А |
100 |
125 |
125 |
125 |
150 |
150 |
150 |
150 |
150 |
Выходной канал, А |
20 |
20 |
25 |
25 |
32 |
32 |
40 |
40 |
40 |
Вес |
При эксплуатации, т |
18,0 |
18,5 |
23,5 |
30,0 |
34,0 |
37,0 |
45,0 |
50,0 |
56,0 |
При траспортировке, т |
16,5б |
17,0 |
22,0 |
28,0 |
32,5 |
34,5 |
42,0 |
45,0 |
51 |
Примечания:
1. 1 USRT = 3024 ккал/ч = 3,517 кВт.
2. Коэффициент загрязнения охлажденной и охлаждающей и нагретой воды 0,0001м2ч°С/ккал.
3. Максимально допустимое давление водяного контура 8 кг/см2.

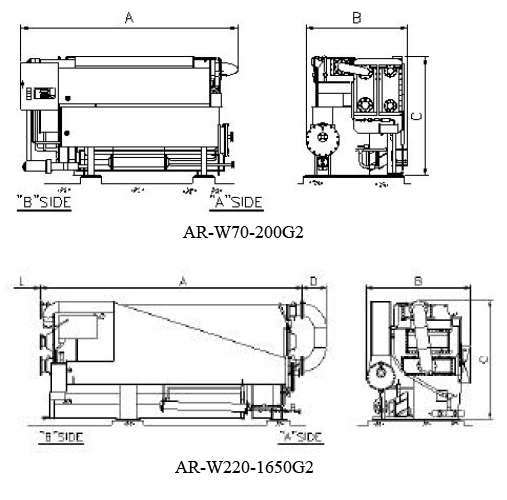

Габариты и масса
Модель AR-W |
70-100G2 |
115-125G2 |
140-150G2 |
170G2 |
200G2 |
220-270G2 |
320G2 |
360-400G2 |
Длина (А), мм |
2 455 |
3 705 |
3 682 |
3 682 |
3 720 |
3 750 |
3 750 |
4 600 |
Ширина (В), мм |
1 760 |
1 900 |
1 900 |
1 900 |
1 900 |
2 193 |
2 193 |
2 193 |
Высота (С), мм |
2 046 |
2 065 |
2 065 |
2 065 |
2 065 |
2 534 |
2 534 |
2 514 |
Соединительный патрубок (D), мм |
|
|
|
|
|
250 |
330 |
322 |
Пространство для демонтажа труб (L), мм |
1 500 |
2 900 |
2 900 |
2 900 |
2 900 |
3 200 |
3 200 |
4 000 |
Модель AR-W |
450-500G2 |
550-600G2 |
700G2 |
800G2 |
900-1000G2 |
1250-1500G2 |
1650G2 |
Длина (А), мм |
5 600 |
6 610 |
6 600 |
6 600 |
7 800 |
8 800 |
8 480 |
Ширина (В), мм |
2 222 |
2 253 |
2 571 |
2 571 |
3 207 |
3 207 |
3 420 |
Высота (С), мм |
2 580 |
2 655 |
2 866 |
2 889 |
3 300 |
3 335 |
3 400 |
Соединительный патрубок (D), мм |
525 |
626 |
475 |
475 |
721 |
823 |
700 |
Пространство для демонтажа труб (L), мм |
5 000 |
6 000 |
6 000 |
6 000 |
7 000 |
8 000 |
8 000 |
|
