Описание
«Узкий», трехходовой стальной водогрейный котел серии RTS с высоким среднесезонным КПД. Котел может быть укомплектован вентиляторными горелками на любом виде топлива. Трехходовой тракт дымовых газов позволяет достигать более высокого КПД котла и обеспечивать низкие выбросы вредных веществ с дымовыми газами. Внутри дымогарных труб предусмотрены регулируемые турбуляторы из нержавеющей стали, позволяющие изменять температуру дымовых газов, что в свою очередь, позволяет выбрать наиболее экономичный режим работы горелок.
Габаритный размер по ширине котла незначителен, что позволяет транспортировать котел через узкие проходы и устанавливать в ограниченных по площади помещениях котельных. Передняя дверца открывается направо и налево. Крышка дымосборной камеры является съёмной для обеспечения удобства внутреннего осмотра, технического обслуживания и чистки внутренних поверхностей котла. Корпус котла и защитная облицовка выполнены из стали с огнеупорной окраской и покрыты изолирующим слоем из стекловолокна.
Выпускаются 10 типоразмеров полезной мощностью от 190 до 1000 кВт. Пульт управления не входит в комплект поставки и заказывается отдельно.
|

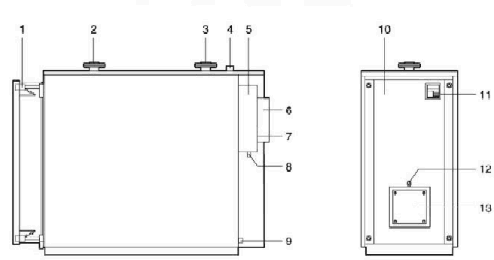

1. Петля дверцы котла
2. Обратный трубопровод
3. Прямой трубопровод
4. Место присоединения группы
безопасности
5. Дымосборная камера
6. Патрубок дымохода
7. Люк для чистки дымосборной камеры
8. Патрубок слива конденсата
9. Патрубок слива из котла
10. Дверца котла
11. Наклейка с данными котла
12. Глазок контроля пламени
13. Фланец котла |
Функциональные характеристики
Технические характеристики
Модель |
190 |
260 |
340 |
400 |
440 |
520 |
580 |
650 |
800 |
1000 |
Полная тепловая мощность, кВт |
209,9 |
282,1 |
374 |
432,9 |
486,2 |
562 |
641 |
717 |
865 |
1080 |
Полезная тепловая мощность, кВт |
190 |
255 |
340 |
396 |
440 |
514 |
580 |
650 |
800 |
1000 |
КПД при максимальной мощности, % |
90,5 |
90,4 |
90,9 |
91,5 |
90,5 |
91,5 |
90,4 |
90,6 |
92,5 |
92,6 |
КПД при мощности 30% от максимальной, % |
93,8 |
93,9 |
94 |
94,2 |
93,5 |
93,8 |
93,3 |
93,4 |
95,4 |
95,4 |
Потери тепла в дымоходе |
- при выключенной горелке, % |
8,7 |
8,9 |
8,5 |
7,9 |
8,9 |
8 |
9,1 |
8,9 |
7 |
6,9 |
- при работающей горелке, % |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
Потери тепла на защитной облицовке котла, % |
0,8 |
0,7 |
0,6 |
0,6 |
0,6 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Температура дымовых газов на вых. из котла, °С |
180 |
186 |
177 |
165 |
185 |
167 |
190 |
185 |
146 |
144 |
Массовый расход дымов. газов, кг/сек |
0,093 |
0,126 |
0,166 |
0,192 |
0,216 |
0,25 |
0,286 |
0,319 |
0,385 |
0,481 |
Объём камеры сгорания, дм3 |
0,15 |
0,188 |
0,271 |
0,327 |
0,327 |
0,457 |
0,457 |
0,519 |
0,636 |
0,805 |
Общий объём дымовых газов в котле, дм3 |
190 |
235 |
335 |
404 |
404 |
555 |
555 |
624 |
752 |
939 |
Объёмная тепловая напряженность, кВт/м3 |
1404 |
1504 |
1383 |
1322 |
1485 |
1229 |
1402 |
1382 |
1360 |
1341 |
Удельная тепловая напряженность, кВт/м3 |
42,22 |
45,54 |
44,16 |
43,05 |
47,83 |
41,48 |
46,77 |
46,43 |
50,94 |
51,18 |
Площадь теплообмена, м2 |
4,5 |
5,6 |
7,7 |
9,2 |
9,2 |
12,4 |
12,4 |
14 |
16,9 |
21,1 |
Противодавление в камере сгорания, мбар |
1,5 |
2,5 |
3,1 |
3,9 |
4,9 |
4,2 |
5,4 |
6,6 |
8,8 |
9,3 |
Минимальная температура в обратной линии системы отопления, °С |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
Максимально допустимая температура воды в котле, °С |
115 |
115 |
115 |
115 |
115 |
115 |
115 |
115 |
115 |
115 |
Гидравлическое сопротивление котла ΔТ=15 °С, мбар |
7 |
12 |
23 |
30 |
35 |
22 |
27 |
35 |
40 |
45 |
Водяной объем котла, л |
225 |
279 |
388 |
463 |
463 |
641 |
641 |
716 |
1100 |
1215 |
Максимальное давление в системе отопления, бар |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
Количество турбуляторов |
19 |
19 |
28 |
28 |
38 |
38 |
38 |
38 |
48 |
48 |

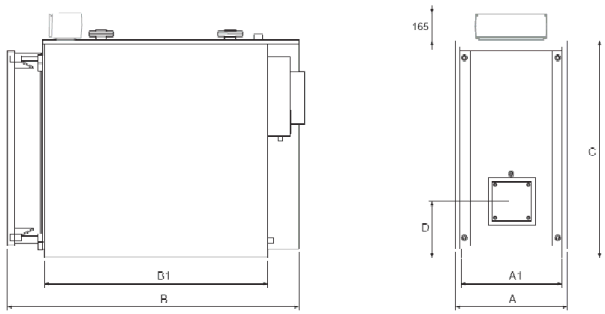

Габариты и масса
Модель |
190 |
260 |
340 |
400 |
440 |
520 |
580 |
650 |
800 |
1000 |
Ширина котла (A), мм |
680 |
680 |
780 |
780 |
780 |
780 |
880 |
880 |
1100 |
1060 |
Ширина корпуса (A1), мм |
620 |
620 |
720 |
720 |
720 |
720 |
820 |
820 |
950 |
1000 |
Длина котла (B), мм |
1460 |
1710 |
1760 |
2010 |
2010 |
2160 |
2160 |
2360 |
2490 |
2740 |
Длина основания (B1), мм |
1010 |
1260 |
1260 |
1510 |
1510 |
1612 |
1612 |
1812 |
2016 |
2266 |
Высота котла (C), мм |
1160 |
1160 |
1360 |
1360 |
1360 |
1530 |
1530 |
1530 |
1720 |
1770 |
Ось горелки (D), мм |
380 |
380 |
430 |
430 |
430 |
480 |
480 |
480 |
548 |
548 |
E, мм |
185 |
185 |
200 |
200 |
200 |
215 |
215 |
215 |
225 |
245 |
Вес котла с облицовкой, кг |
425 |
500 |
670 |
750 |
760 |
1105 |
1120 |
1225 |
1890 |
2120 |
|
