Стандартная комплектация
Газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером.
Силовой синхронный генератор мощностью 200 кВт.
Базовая рама.
Система выпуска с глушителем шума.
Система впуска с воздушными фильтрами.
Система топливоподачи.
Механизм управления редуктором.
Система охлаждения с водяным радиатором РВ-240.
Охладитель наддувочного воздуха типа «воздух-воздух».
Система охлаждения масла со встроенным в двигатель жидкостно-масляным теплообменником.
1-ая степень автоматизации:
2-ая степень автоматизации:
Основные технические характеристики
Наименование параметра |
Значение |
Номинальная мощность (длительная), кВт/кВА |
200/250 |
Максимальная часовая мощность, кВт/кВА |
220/275 |
Род тока |
переменный трехфазный |
Номинальное напряжение, В |
400 |
Номинальная частота, Гц |
50 |
Номинальный коэффициент мощности |
0,8 |
Номинальный ток, А |
360 |
Частота вращения вала двигателя, мин-1 |
1500 |
Минимальное давление газа, атм. |
0,03 |
Система охлаждения |
60 |
Система смазки |
34 |
Удельный расход топлива при номинальной мощности, м3/ч |
70 |
Удельный расход масла, % от расхода топлива |
0,2 |
Гарантийная наработка, м.ч. |
3 000 |
Ресурс до капитального ремонта, м.ч. |
16 000 |

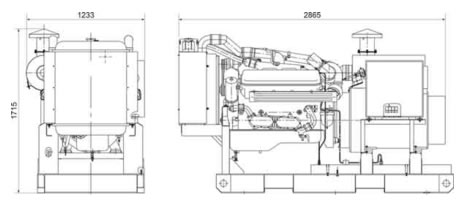

Габариты и масса
Длина (мм) |
Ширина (мм) |
Высота (мм) |
Масса сухого электроагрегата (кг) |
2865* |
1233* |
1175 |
2 700* |
Примечание:
* в зависимости от модели генератора и расположения пульта управления
Двигатель
Первичный двигатель ЯМЗ-7514: 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".
Первичный двигатель ТМЗ-8481.10-05: 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом.
Силовой генератор
Генератор синхронный LSA 46.2 L6 производства LEROY-SOMER (Франция).
Генератор синхронный ГС-200-Б производства ОАО "Электроагрегат" г. Курск.
Генератор синхронный БГ-200 производства ОАО "Баранчинский электромеханический завод".
Системы управления
Пульты ручного управления.
Газопоршневые генераторы 1-ой степени автоматизации в соответствии с ГОСТ Р 50783-95, не предназначенные для автоматической работы комплектуются ручными пультами управления (для управления АГП необходимо присутствие оператора):
Пульты автоматического управления.
Газопоршневые генераторы 2-ой степени автоматизации в соответствии с ГОСТ Р 50783-95, предназначенные для автоматической работы комплектуются автоматическими пультами управления:
|
