Паровой котел Viessmann Vitomax 200-HS (тип M235)

Паровые котлы Viessmann. Модель Vitomax 200-HS (тип M235)

Описание

Паровой котел высокого давления Vitomax 200-HS для работы на жидком и газообразном топливе с рабочим давлением от 6 до 25 бар. Трехходовая конструкция газоходов котла обеспечивает высокую экологичность сжигания топлива с минимальными выбросами окислов азота.

Основные преимущества:

  • Широкие проходы между жаровыми трубами котлового блока обеспечивают высокую эксплуатационную надежность и длительный срок службы. Большое водонаполнение гарантирует эффективный теплосъем за счет естественной циркуляции;
  • Большое паровое пространство и большая площадь зеркала испарения повышают качество пара;
  • Трехходовой котел с реверсивной камерой сгорания и низкой теплонапряженностью камеры сгорания (≤1,2 MВт/м3). Сжигание с малыми выбросами оксидов азота;
  • Незначительные потери на излучение за счет эффективной охватывающей теплоизоляции толщиной 120 мм и водяного охлаждения передней стенки. Выходной коллектор отходящих газов также теплоизолирован;
  • Экономичное потребление энергии. Коэффициент полезного действия котла в зависимости от рабочего избыточного давления: до 91%;
  • Низкое сопротивление на стороне топочных газов благодаря конвективным теплообменным поверхностям с жаровыми трубами больших размеров;
  • Удобство для технического обслуживания благодаря наличию водоохлаждаемых поворотных камер без обмуровки и поворотных дверц больших размеров, облегчающих чистку газоходов;
  • Выкатная горелочная тележка для котлов паропроизводительностью до 10 т/ч (поставляется как принадлежность), облегчающая работу по обслуживанию и регулировке горелки;
  • Проходная площадка по верхней части котла входит в объем поставки, облегчает монтаж и обслуживание котла, а также предохраняет теплоизоляцию от повреждения;
  • При сочетании с теплообменником отходящих газов/воды (по запросу) возможен подогрев питательной воды. В этом случае коэффициент использования энергии дополнительно возрастает на 5%;
  • Шкаф управления Vitocontrol обеспечивает управление всеми регулирующими и управляющими устройствами водогрейного котла. Кроме того, при использовании соответствующих компонентов возможна полностью автоматизированная эксплуатация котлов без присутствия оператора в режиме 24/72 часа.

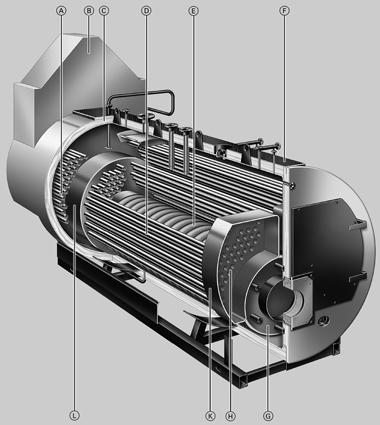

Паровые котлы Viessmann. Модель Vitomax 200-HS (тип M235). Схема

А. Третий газоход.

B. Теплообменник отходящих газов/воды (экономайзер) с газоотводным колпаком.

C. 120 мм, высокоэффективная охватывающая теплоизоляция.

D. Второй газоход.

E. Жаровая труба.

F. Кожух.

G. Водоохлаждаемое крепление горелки с механическими форсунками и центробежными распылителями, необходима установка обмуровки монтажной фирмой.

H. Большие пространства для расширения.

K. Водоохлаждаемая передняя поворотная труба.

L. Водоохлаждаемая задняя поворотная труба.

Технические характеристики (без экономайзера)

Типоразмер 1 2 3 4 5 6 7
Паропроизводительность1) (при температуре питательной воды 102 °C) т/ч 4,0 5,0 6,0 7,0 8,0 10,0 12,0
Сопротивление на стороне топочных газов, Па (мБар) 800 (8,0) 900 (9,0) 1000 (10,0) 1100 (11,0) 1200 (12,0) 1300 (13,0) 1400 (14,0)
Габаритные размеры
Общая длина, мм 5020 5250 5530 5720 6130 6570 6730
Общая ширина, мм 2500 2680 2800 2950 3000 3150 3350
Общая высота, мм 2900 3080 3200 3350 3400 3550 3750
Фундамент
Длина, мм 4800 5000 5200 5400 5600 6100 6300
Ширина, мм 1700 1800 1800 2000 2000 2000 2300
Диаметр жаровой трубы2), наружный Ø, мм 925 1000 1075 1125 1175 1250 1350
Длина жаровой трубы, мм 3555 3735 3960 4150 4300 4735 4950
Длина камеры для изменения направления потока, мм 500 550 550 550 600 600 650
Полная масса3) котла с теплоизоляцией для допуст. рабочего давления
- 6 бар, т 9,5 10,5 12,0 14,5 16,0 18,5 22,0
- 8 бар, т 10,0 12,0 14,0 15,5 17,0 20,0 24,0
- 10 бар, т 11,0 13,0 14,8 17,0 18,5 21,5 25,5
- 13 бар, т 11,5 14,5 16,0 18,5 20,5 22,5 28,0
- 16 бар, т 13,0 15,5 18,0 20,0 22,0 25,0 30,0
- 18 бар, т 14,0 16,0 20,0 21,5 23,5 27,5 33,0
- 20 бар, т 15,5 17,5 21,5 23,0 26,0 30,0 35,5
- 22 бар, т 17,0 20,0 23,0 25,0 28,0 32,5 –
- 25 бар, т 18,0 22,0 25,0 27,0 – – –
Объем котловой воды при минимальном уровне воды, м3 9,7 11,6 12,7 15,1 16,1 17,8 22,6
Объем парового пространства от минимального уровня воды, м3 2,1 2,4 3,0 3,6 3,9 4,6 5,4
Присоединительные патрубки котла
Паровой патрубок для допуст. рабочего давления
- 6 бар, PN 16 DN 150 200 200 200 250 250 250
- 8 бар, PN 16 DN 125 150 150 200 200 250 250
- 10 бар, PN 16 DN 125 125 150 150 200 200 200
- 13 бар, PN 25 DN – – – – – 200 200
- 13 бар, PN 40 DN 100 125 125 150 150 – –
- 16 бар, PN 25 DN – – – – – – 200
- 16 бар, PN 40 DN 100 125 125 125 150 150 –
- 18 бар, PN 25 DN – – – – – – –
- 18 бар, PN 40 DN 100 100 125 125 125 150 150
- 20 бар, PN 40 DN 100 100 100 125 125 150 150
- 22 бар, PN 40 DN 80 100 100 125 125 150 –
- 25 бар, PN 40 DN 80 100 100 100 – – –
Патрубок предохранительного клапана для допуст. рабочего давления
- 6 бар, PN 16 DN 50 65 65 80 80 80 100
- 8 бар, PN 16 DN 50 50 65 65 65 80 80
- 10 бар, PN 16 DN 40 50 50 65 65 65 80
- 13 бар, PN 40 DN 40 40 50 50 50 65 65
- 16 бар, PN 40 DN 32 40 40 50 50 65 65
- 18 бар, PN 40 DN 32 40 40 40 50 50 65
- 20 бар, PN 40 DN 32 32 40 40 40 50 65
- 22 бар, PN 40 DN 32 32 40 40 40 50 –
- 25 бар, PN 40 DN 32 32 40 40 – – –
Патрубок питательной воды
- 6‐10 бар, PN 16 DN 40 40 40 40 50 50 50
- 13‐25 бар, PN 40 DN 40 40 40 40 50 50 50
Патрубок присоединения газохода, внут. Ø, мм 600 600 700 700 800 800 900
Объем газа до подключения газохода, м3 5,4 6,7 8,0 8,6 9,3 10,4 15,7

Примечания:

1) Допустимая паропроизводительность зависит от требуемых показателей выбросов. При необходимости можно рассчитать номинальные тепловые мощности в соответствии с паропроизводительностями по следующей формуле: номинальная тепловая мощность, МВт = паропроизводительность, т/ч × 0,65 (при давлении 12 бар и температуре питательной воды 102 °C).

2) Для гладких труб указан наружный диаметр. В зависимости от ступени давления используются гофрированные трубы. В этом случае указан средний диаметр жаровой трубы.

3) Возможны отклонения в зависимости от заказа.

Типоразмер 8 9 A B C D
Паропроизводительность1) (при температуре питательной воды 102 °C) т/ч 14,0 16,0 18,02) 20,02) 22,02) 25,02)
Сопротивление на стороне топочных газов, Па (мБар) 1300 (13,0) 1700 (17,0) 1200 (12,0) 1450 (14,5) 1400 (14,0) 1400 (14,0)
Габаритные размеры
Общая длина, мм 7140 7140 7980 7980 8180 8670
Общая ширина, мм 3550 3550 3750 3750 3850 4000
Общая высота, мм 3950 3950 4200 4200 4300 4450
Фундамент
Длина, мм 6800 6800 7500 7500 7700 5000
Ширина, мм 2300 2300 2500 2500 2500 3200
Диаметр жаровой трубы3), наружный Ø, мм 1425 1425 1450 1450 1450 1725
Длина жаровой трубы, мм 5365 5365 6150 6150 6350 6800
Длина камеры для изменения направления потока, мм 650 650 650 650 650 650
Полная масса4) котла с теплоизоляцией для допуст. рабочего давления
- 6 бар, т 26,5 26,5 37,5 37,5 38,5 44,0
- 8 бар, т 27,0 27,0 39,0 39,0 40,5 46,5
- 10 бар, т 30,0 30,0 42,0 42,0 43,5 50,0
- 13 бар, т 33,0 33,0 44,5 44,5 46,0 53,0
- 16 бар, т 36,5 36,5 47,0 47,0 49,0 57,0
- 18 бар, т 40,0 40,0 50,0 50,0 52,0 –
- 20 бар, т – – – – – –
- 22 бар, т – – – – – –
- 25 бар, т – – – – – –
Объем котловой воды при минимальном уровне воды, м3 26,5 26,5 33,1 33,1 37,3 39,8
Объем парового пространства от минимального уровня воды, м3 6,4 6,4 8,1 8,1 9,1 12,0
Присоединительные патрубки котла
Паровой патрубок для допуст. рабочего давления
- 6 бар, PN 16 DN 300 300 350 350 400 400
- 8 бар, PN 16 DN 250 250 300 300 300 350
- 10 бар, PN 16 DN 250 250 250 300 300 300
- 13 бар, PN 25 DN 200 250 250 250 250 250
- 13 бар, PN 40 DN – – – – – –
- 16 бар, PN 25 DN 200 200 200 250 250 250
- 16 бар, PN 40 DN – – – – – –
- 18 бар, PN 25 DN 200 200 200 200 250 –
- 18 бар, PN 40 DN – – – – – –
- 20 бар, PN 40 DN – – – – – –
- 22 бар, PN 40 DN – – – – – –
- 25 бар, PN 40 DN – – – – – –
Патрубок предохранительного клапана для допуст. рабочего давления
- 6 бар, PN 16 DN 100 100 125 125 125 150
- 8 бар, PN 16 DN 100 100 100 100 100 125
- 10 бар, PN 16 DN 80 80 100 100 100 100
- 13 бар, PN 40 DN 80 80 80 80 100 100
- 16 бар, PN 40 DN 65 65 80 80 80 80
- 18 бар, PN 40 DN 65 65 80 80 80 –
- 20 бар, PN 40 DN – – – – – –
- 22 бар, PN 40 DN – – – – – –
- 25 бар, PN 40 DN – – – – – –
Патрубок питательной воды
- 6‐10 бар, PN 16 DN 65 65 65 65 65 80
- 13‐25 бар, PN 40 DN 65 65 65 65 65 80
Патрубок присоединения газохода, внут. Ø, мм 1000 1000 1100 1100 1200 1200
Объем газа до подключения газохода, м3 20,7 20,7 25,5 25,5 26,8 29,3

Примечания:

1) Допустимая паропроизводительность зависит от требуемых показателей выбросов. При необходимости можно рассчитать номинальные тепловые мощности в соответствии с паропроизводительностями по следующей формуле: номинальная тепловая мощность, МВт = паропроизводительность, т/ч × 0,65 (при давлении 12 бар и температуре питательной воды 102 °C).

2) Согласно EN 12953 эти котлы разрешается эксплуатировать только с газовым топочным устройством при полной нагрузке. Максимальная тепловая мощность топки при работе на жидком топливе ограничена.

3) Для гладких труб указан наружный диаметр. В зависимости от ступени давления используются гофрированные трубы. В этом случае указан средний диаметр жаровой трубы.

4) Возможны отклонения в зависимости от заказа.

Технические характеристики (с экономайзером)

Типоразмер 1 2 3 4 5 6 7
Паропроизводительность1) (при температуре питательной воды 102 °C) т/ч 4,0 5,0 6,0 7,0 8,0 10,0 12,0
Сопротивление на стороне топочных газов
– с ECO 100, Па (мбар) 900 (9,0) 1000 (10,0) 1100 (11,0) 1200 (12,0) 1300 (13,0) 1400 (14,0) 1500 (15,0)
– с ECO 200, Па (мбар) 1000 (10,0) 1100 (11,0) 1200 (12,0) 1350 (13,5) 1450 (14,5) 1600 (16,0) 1700 (17,0)
Габаритные размеры
Общая длина, мм 5310 5540 5770 5960 6270 6740 7070
Общая ширина, мм 2500 2680 2800 2950 3000 3150 3350
Общая высота
– с ECO 100, мм 3570 3760 3910 4080 4190 4440 4670
– с ECO 200, мм 3780 3970 4130 4290 4560 4810 4970
Фундамент
Длина, мм 4800 5000 5200 5400 5600 6100 6300
Ширина, мм 1700 1800 1800 2000 2000 2000 2300
Диаметр жаровой трубы2), наружный Ø, мм 925 1000 1075 1125 1175 1250 1350
Длина жаровой трубы, мм 3555 3735 3960 4150 4300 4735 4950
Длина камеры для изменения направления потока, мм 500 550 550 550 600 600 650
Полная масса3) котла с теплоизоляцией
для допуст. рабочего давления – с ECO 100
- 6 бар, т 10,2 11,2 12,7 15,3 16,8 19,3 23,1
- 8 бар, т 10,7 12,7 14,7 16,3 17,8 20,8 25,1
- 10 бар, т 11,7 13,7 15,5 17,8 19,3 22,3 26,6
- 13 бар, т 12,2 15,2 16,7 19,3 21,3 23,3 29,1
- 16 бар, т 13,7 16,2 18,7 20,8 22,9 25,8 31,1
- 18 бар, т 14,7 16,7 20,7 22,3 24,3 28,3 34,0
- 20 бар, т 16,2 18,2 22,2 23,8 26,8 30,8 36,5
- 22 бар, т 17,7 20,7 23,7 25,8 28,8 33,5 –
- 25 бар, т 18,7 22,7 25,7 27,8 – – –
для допуст. рабочего давления – с ECO 200
- 6 бар, т 10,6 11,7 13,3 15,9 17,6 20,2 24,3
- 8 бар, т 11,1 13,2 15,3 16,9 18,6 21,7 26,3
- 10 бар, т 12,1 14,2 16,1 18,4 20,1 23,2 27,8
- 13 бар, т 12,6 15,7 17,3 19,9 22,1 24,2 30,3
- 16 бар, т 14,1 16,7 19,3 21,4 23,6 26,7 32,3
- 18 бар, т 15,1 17,2 21,3 22,9 25,1 29,2 35,3
- 20 бар, т 16,6 18,7 22,8 24,4 27,6 31,7 37,8
- 22 бар, т 18,1 21,2 24,3 26,4 29,6 34,2 –
- 25 бар, т 19,1 23,2 26,3 28,4 – – –
Объем котловой воды при минимальном уровне воды
– ECO 100, м3 9,7 11,6 12,7 15,1 16,1 17,9 22,7
– ECO 200, м3 9,8 11,7 12,8 15,2 16,2 17,9 22,8
Объем парового пространства от минимального уровня воды, м3 2,1 2,4 3,0 3,6 3,9 4,6 5,4
Присоединительные патрубки котла
Паровой патрубок для допуст. рабочего давления
- 6 бар, PN 16 DN 150 200 200 200 250 250 250
- 8 бар, PN 16 DN 125 150 150 200 200 250 250
- 10 бар, PN 16 DN 125 125 150 150 200 200 200
- 13 бар, PN 25 DN – – – – – 200 200
- 13 бар, PN 40 DN 100 125 125 150 150 – –
- 16 бар, PN 25 DN – – – – – – –
- 16 бар, PN 40 DN 100 125 125 125 150 150 –
- 18 бар, PN 25 DN – – – – – – –
- 18 бар, PN 40 DN 100 100 125 125 125 150 150
- 20 бар, PN 40 DN 100 100 100 125 125 150 150
- 22 бар, PN 40 DN 80 100 100 125 125 150 –
- 25 бар, PN 40 DN 80 100 100 100 – – –
Патрубок предохранительного клапана для допуст. рабочего давления
- 6 бар, PN 16 DN 50 65 65 80 80 80 100
- 8 бар, PN 16 DN 50 50 65 65 65 80 80
- 10 бар, PN 16 DN 40 50 50 65 65 65 80
- 13 бар, PN 40 DN 40 40 50 50 50 65 65
- 16 бар, PN 40 DN 32 40 40 50 50 65 65
- 18 бар, PN 40 DN 32 40 40 40 50 50 65
- 20 бар, PN 40 DN 32 32 40 40 40 50 65
- 22 бар, PN 40 DN 32 32 40 40 40 50 –
- 25 бар, PN 40 DN 32 32 40 40 – – –
 Патрубок питательной воды, PN 40 DN  40 40 40 40 50 50 50
 Патрубок подсоединения газохода, внут. Ø, мм 500 550 600 650 700 800 800
Объем газа до подключения газохода
 – с ECO 100, м3 6,7 8,2 9,6 10,3 10,9 12,2 18,8
 – с ECO 200, м3 6,9 8,4 9,9 10,6 11,3 12,7 19,0



Примечания:

1) Допустимая паропроизводительность зависит от требуемых показателей выбросов. При необходимости можно рассчитать номинальные тепловые мощности в соответствии с паропроизводительностями по следующей формуле: номинальная тепловая мощность, МВт = паропроизводительность, т/ч × 0,65 (при давлении 12 бар и температуре питательной воды 102 °C).

2) Для гладких труб указан наружный диаметр. В зависимости от ступени давления используются гофрированные трубы. В этом случае указан средний диаметр жаровой трубы.

3) Возможны отклонения в зависимости от заказа.



Типоразмер 8 9 A B C D
Паропроизводительность1) (при температуре питательной воды 102 °C) т/ч 14,0 16,0 18,02) 20,02) 22,02) 25,02)
Сопротивление на стороне топочных газов
– с ECO 100, Па (мбар) 1450 (14,5) 1900 (19,0) 1400 (14,0) 1600 (16,0) 1550 (15,5) 1550 (15,5)
– с ECO 200, Па (мбар) 1650 (16,5) 2150 (21,5) 1650 (16,5) 1850 (18,5) 1850 (18,5) 1850 (18,5)
Габаритные размеры
Общая длина, мм 7480 7460 8270 8450 8650 9090
Общая ширина, мм 3550 3550 3750 3750 3850 4000
Общая высота
– с ECO 100, мм 4940 4940 5180 5180 5410 5540
– с ECO 200, мм 5240 5240 5480 5480 5660 5740
Фундамент
Длина, мм 6800 6800 7500 7500 7700 5000
Ширина, мм 2300 2300 2500 2500 2500 3200
Диаметр жаровой трубы3), наружный Ø, мм 1425 1425 1450 1450 1450 1725
Длина жаровой трубы, мм 5365 5365 6150 6150 6350 6800
Длина камеры для изменения направления потока, мм 650 650 650 650 650 650
Полная масса4) котла с теплоизоляцией
для допуст. рабочего давления – с ECO 100
- 6 бар, т 27,7 27,7 38,7 38,9 39,9 45,5
- 8 бар, т 28,2 28,2 40,2 40,4 41,9 48,0
- 10 бар, т 31,2 31,1 43,2 43,4 44,9 51,5
- 13 бар, т 34,2 34,2 45,7 45,9 47,4 54,5
- 16 бар, т 37,7 37,7 48,2 48,4 50,4 58,5
- 18 бар, т 41,2 41,2 51,2 51,4 53,4 –
- 20 бар, т – – – – – –
- 22 бар, т – – – – – –
- 25 бар, т – – – – – –
для допуст. рабочего давления – с ECO 200
- 6 бар, т 28,9 28,9 40,0 40,4 41,5 47,2
- 8 бар, т 29,4 29,4 41,5 41,9 43,5 49,7
- 10 бар, т 32,4 32,4 44,5 44,9 46,5 53,2
- 13 бар, т 35,4 35,4 47,0 47,4 49,0 56,2
- 16 бар, т 38,9 38,9 49,5 49,9 52,0 60,2
- 18 бар, т 42,4 42,4 52,5 52,9 55,0 –
- 20 бар, т – – – – – –
- 22 бар, т – – – – – –
- 25 бар, т – – – – – –
Объем котловой воды при минимальном уровне воды
– ECO 100, м3 26,6 26,6 33,2 33,2 37,4 39,9
– ECO 200, м3 26,7 26,7 33,3 33,4 37,5 40,1
Объем парового пространства от минимального уровня воды, м3 6,4 6,4 8,1 8,1 9,1 12,05
Присоединительные патрубки котла
Паровой патрубок для допуст. рабочего давления
- 6 бар, PN 16 DN 300 300 350 350 400 400
- 8 бар, PN 16 DN 250 250 300 300 300 350
- 10 бар, PN 16 DN 250 250 250 300 300 300
- 13 бар, PN 25 DN 200 250 250 250 250 250
- 13 бар, PN 40 DN – – – – – –
- 16 бар, PN 25 DN 200 200 200 250 250 250
- 16 бар, PN 40 DN – – – – – –
- 18 бар, PN 25 DN 200 200 200 200 250 –
- 18 бар, PN 40 DN – – – – – –
- 20 бар, PN 40 DN – – – – – –
- 22 бар, PN 40 DN – – – – – –
- 25 бар, PN 40 DN – – – – – –
Патрубок предохранительного клапана для допуст. рабочего давления
- 6 бар, PN 16 DN 100 100 125 125 125 150
- 8 бар, PN 16 DN 100 100 100 100 100 125
- 10 бар, PN 16 DN 80 80 100 100 100 100
- 13 бар, PN 40 DN 80 80 80 80 100 100
- 16 бар, PN 40 DN 65 65 80 80 80 80
- 18 бар, PN 40 DN 65 65 80 80 80 –
- 20 бар, PN 40 DN – – – – – –
- 22 бар, PN 40 DN – – – – – –
- 25 бар, PN 40 DN – – – – – –
 Патрубок питательной воды, PN 40 DN 65 65 65 65 65 80
 Патрубок подсоединения газохода, внут. Ø, мм 900 900 900 900 1000 1000
Объем газа до подключения газохода
 – с ECO 100, м3 24,2 24,2 29,2 30,5 32,1 34,9
 – с ECO 200, м3 24,8 24,8 29,7 31,2 32,8 35,4



Примечания:

1) Допустимая паропроизводительность зависит от требуемых показателей выбросов. При необходимости можно рассчитать номинальные тепловые мощности в соответствии с паропроизводительностями по следующей формуле: номинальная тепловая мощность, МВт = паропроизводительность, т/ч × 0,65 (при давлении 12 бар и температуре питательной воды 102 °C).

2) Согласно EN 12953 эти котлы разрешается эксплуатировать только с газовым топочным устройством при полной нагрузке. Максимальная тепловая мощность топки при работе на жидком топливе ограничена.

3) Для гладких труб указан наружный диаметр. В зависимости от ступени давления используются гофрированные трубы. В этом случае указан средний диаметр жаровой трубы.

4) Возможны отклонения в зависимости от заказа.
Copyright © 2001-2024
Когенерация.Ру		 Главная / Инструментарий / Каталог оборудования / Дополнительное оборудование / Паровые котлы / Паровой котел Viessmann Vitomax 200-HS (тип M235) / Паровые котлы Viessmann / Паровой котел Viessmann Vitomax 200-HS (тип M235)
Справочно-консультационный центрРазмещение рекламыКонтактная информация Rambler's Top100
При полном или частичном использовании материалов ссылка на Cogeneration.ru обязательна.
Редакция не несет ответственности за достоверность информации, опубликованной в рекламных объявлениях.
