Описание
Современная универсальная концепция котла
Бесшумная и надежная работа
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики
Типоразмер котла |
20 |
24 |
28 |
32 |
Номинальная теплопроизводительность (природный газ), кВт |
20 |
24 |
28 |
32 |
Тепловая мощность сжигания (природный газ), кВт |
21,8 |
26,1 |
30,6 |
34,8 |

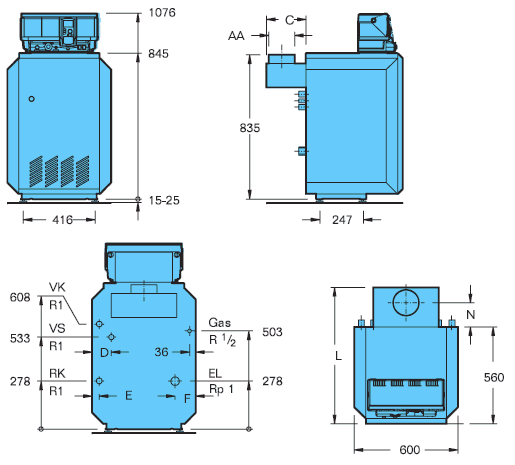

Длина, L, мм |
768 |
768 |
788 |
788 |
Выход дымовых газов |
- ∅ AA, DN |
130 |
130 |
150 |
150 |
- N, мм |
130 |
130 |
140 |
140 |
- C, мм |
208 |
208 |
228 |
228 |
Расстояние |
- D, мм |
201 |
201 |
111 |
111 |
- E, мм |
131 |
131 |
41 |
41 |
- F, мм |
120 |
120 |
120 |
120 |
Вес нетто1), кг |
127 |
127 |
151 |
151 |
Объем воды, л |
11 |
11 |
13 |
13 |
Температура дымовых газов 2), °С |
104 |
101 |
97 |
102 |
Весовой поток дымовых газов, кг/с |
0,0165 |
0,0201 |
0,0263 |
0,0268 |
Содержание CO2, % |
5,2 |
5,1 |
4,5 |
5,1 |
Необходимый напор (тяга), Па |
3 |
Допустимая температура подающей линии 3), °C |
120 |
Допустимое избыточное рабочее давление, бар |
4 |
№ сертификата на отопительный котел |
06 - 223 - 625 |
Примечания:
1) Вес с упаковкой больше примерно на 6-8 %
2) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 8 K
3) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C
|
