Описание
Современная универсальная концепция котла
Низкий уровень шума в рабочем режиме
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание

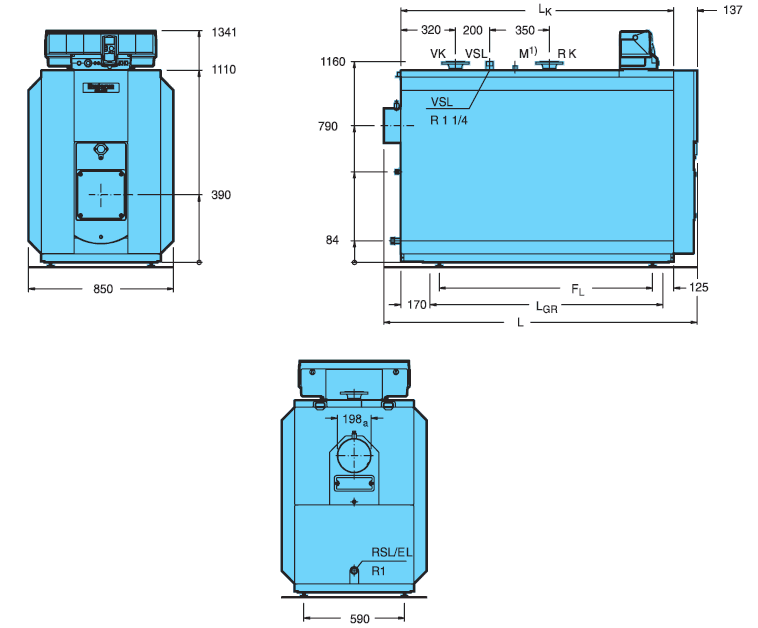

Технические характеристики
1) Подключение прибора контроля минимального давления (дополнительная комплектация)
Типоразмер котла |
90 |
120 |
150 |
180 |
Номинальная теплопроизводительность, кВт |
71-90 |
91-120 |
121-150 |
151-180 |
Тепловая мощность сжигания, кВт |
76,5-97,3 |
98,1-129,7 |
130,7-162,2 |
162,9-194,6 |
Длина |
- L, мм |
1623 |
1623 |
1823 |
1823 |
- LK, мм |
1400 |
1400 |
1600 |
1600 |
Габаритная ширина, мм |
660 |
Опорная рама, LGr, мм |
1160 |
1160 |
1360 |
1360 |
Расстояние между опорами, FL, мм |
1050 |
1050 |
1250 |
1250 |
Камера сгорания |
- длина, мм |
1100 |
1100 |
1300 |
1300 |
- ø, мм |
450 |
450 |
450 |
450 |
Труба горелки, мин. глубина, мм |
195 |
Подающая линия котла, VK, DN |
50 1) |
50 1) |
65 2) |
65 2) |
Обратная линия котла, RK, DN |
50 1) |
50 1) |
65 2) |
65 2) |
Вес котла в сборе, кг |
407 |
414 |
505 |
514 |
Объем воды, л |
288 |
285 |
328 |
323 |
Объем газа, л |
235 |
238 |
274 |
277 |
Температура дымовых газов 3) |
- частич. нагрузка 60%, °C |
140 |
139 |
139 |
136 |
- полная нагрузка 4), °C |
160-182 |
155-184 |
161-186 |
164-186 |
Весовой поток дымовых газов |
Дизельное топливо |
- частич. нагрузка 60%, кг/с |
0,0247 |
0,0329 |
0,0413 |
0,0495 |
- полная нагрузка, кг/с |
0,0325-0,0413 |
0,0416-0,0551 |
0,0555-0,0689 |
0,0691-0,0826 |
Газ |
- частич. нагрузка 60%, кг/с |
0,0248 |
0,0331 |
0,0414 |
0,0496 |
- полная нагрузка, кг/с |
0,0326-0,0415 |
0,0418-0,0553 |
0,0557-0,0691 |
0,0694-0,0829 |
Содержание CO2 |
Дизтопливо, % |
13 |
Газ, % |
10 |
Необходимый напор (тяга), Па |
0 |
Сопротивление газоотводящего тракта, мбар |
0,34-0,50 |
0,50-0,90 |
0,80-1,30 |
1,25-1,60 |
Допустимая температура подающей линии 5), °C |
120 |
Допустимое избыточное рабочее давление, бар |
4 |
Знак CE, идент. номер изделия |
0085 AS 0398 |
Сертификат согласно Правилам эксплуатации приборов, работающих под давлением |
Z-FDK-MUL-01-318-302-15 |
Примечания:
1) Квадратный фланец
2) Фланец по DIN 2631
3) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 6 K
4) Данные для полной нагрузки относятся к верхней и нижней границе диапазона номинальной теплопроизводительности
5) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 oC, максимально-возможная температура подающей линии = 100 - 18 = 82 oC
|
