Описание
Современная универсальная концепция котла
Работа с пониженным уровнем шума и низкими выбросами вредных веществ
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание

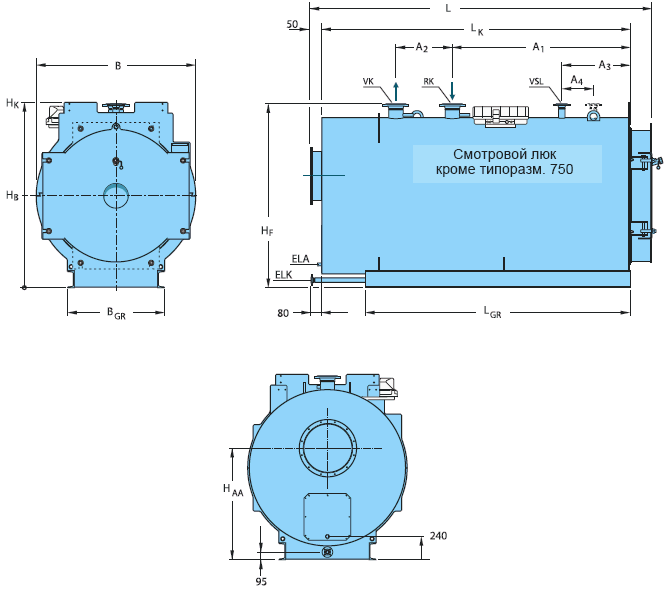

Технические характеристики
Типоразмер котла |
750 |
1000 |
1250 |
1500 |
2000 |
2500 |
3000 |
3500 |
Номинальная теплопроизводительность, кВт |
750 |
1000 |
1250 |
1500 |
2000 |
2500 |
3000 |
3500 |
Длина1) |
- L, мм |
2680 |
2590 |
3220 |
3675 |
3725 |
4075 |
4570 |
4700 |
- LK, мм |
2425 |
2695 |
2960 |
3420 |
3465 |
3820 |
4250 |
4380 |
Ширина, B, мм |
1324 |
1424 |
1524 |
1574 |
1674 |
1724 |
1824 |
1924 |
Высота |
- HF, мм |
1615 |
1715 |
1815 |
1865 |
1965 |
2015 |
2115 |
2215 |
- HK, мм |
1615 |
1715 |
1815 |
1865 |
1965 |
2015 |
2115 |
2215 |
Камера сгорания |
- длина, мм |
2201 |
2471 |
2698 |
3149 |
3197 |
3553 |
3987 |
4106 |
- ø, мм |
600 |
660 |
730 |
776 |
846 |
901 |
932 |
1012 |
Дверца горелки |
- глубина, мм |
190 |
190 |
190 |
190 |
190 |
190 |
257 |
257 |
- HB, мм |
800 |
850 |
900 |
925 |
975 |
1000 |
1050 |
1100 |
Опорная рама |
- LGR, мм |
2100 |
2350 |
2560 |
3060 |
3060 |
3410 |
3920 |
3920 |
- BGR, мм |
910 |
910 |
930 |
1130 |
1130 |
1150 |
1260 |
1510 |
- швеллер, мм |
120 |
120 |
160 |
160 |
160 |
200 |
200 |
220 |
Расстояние |
- A1, мм |
1390 |
1560 |
1710 |
2180 |
2150 |
2490 |
2870 |
2770 |
- A2, мм |
450 |
500 |
550 |
550 |
600 |
600 |
600 |
800 |
- A3, мм |
600 |
600 |
600 |
650 |
650 |
800 |
650 |
750 |
Слив |
- ELK, DN |
25 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
- ELA, DN |
3/4” |
3/4” |
3/4” |
3/4” |
3/4” |
3/4” |
3/4” |
3/4” |
Рабочий вес2), т |
3,6 |
4,6 |
5,4 |
6,7 |
7,6 |
8,6 |
11,7 |
12,4 |
Вес с упаковкой для исполнения 6 бар, т |
2,2 |
2,8 |
3,3 |
4,2 |
4,4 |
5,3 |
6,9 |
7,7 |
Вес с упаковкой для исполнения 10 бар, т |
2,3 |
2,9 |
3,4 |
4,5 |
5,1 |
6,1 |
7,6 |
8,6 |
Объем воды, м3 |
1,4 |
1,8 |
2,1 |
2,5 |
2,9 |
3,2 |
4,1 |
4,7 |
Объем газа, м3 |
1,40 |
1,40 |
1,98 |
2,58 |
3,05 |
3,67 |
4,61 |
5,44 |
Содержание CO2 |
- дизтопливо, % |
13,5 |
- газ, % |
10,5 |
Необходимый напор (тяга), Па |
0 |
Масимально допустимая температура 3), °C |
110 |
Допустимое избыточное рабочее давление, бар |
6-10 |
Знак CE, идент. номер изделия |
CE-0085BO0396 |
Примечания:
1) При повышенных требованиях к эмиссиям возможно потребуется проставка дверцы горелки. За счет этого незначительно увеличится длина L
2) Рабочий вес (исполнение 6 бар) складывается из веса котла, горелки, системы управления, арматуры и трубопроводов котла
3) Наивысшая допустимая граница срабатывания STB (предохранительного ограничителя температуры). Максимальная задаваемая температура подающей линии = граница срабатывания STB – 5 ÷ 7 K.

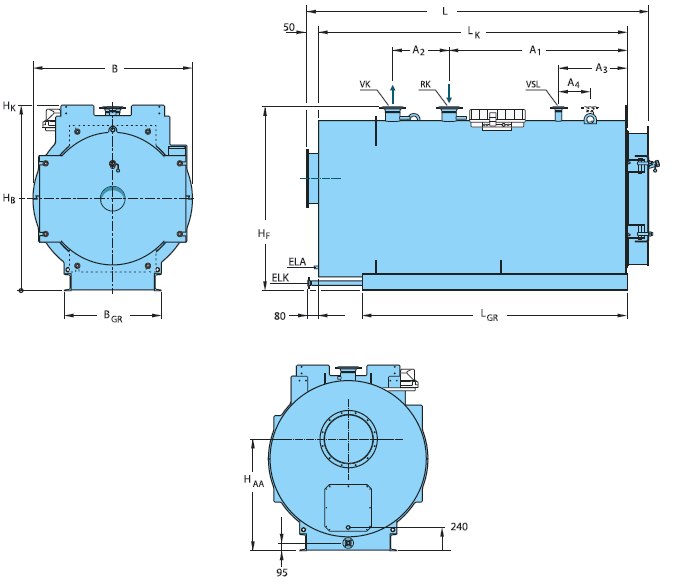

Технические характеристики (продолжение)
Типоразмер котла |
4250 |
5250 |
6000 |
8000 |
10000 |
12000 |
14000 |
17500 |
Номинальная теплопроизводительность, кВт |
4250 |
5250 |
6000 |
8000 |
10000 |
12000 |
14000 |
17500 |
Длина1) |
- L, мм |
5090 |
5320 |
5520 |
6020 |
6315 |
7050 |
7530 |
7980 |
- LK, мм |
4770 |
5000 |
5200 |
5655 |
5990 |
6725 |
7170 |
7620 |
Ширина, B, мм |
2124 |
2274 |
2424 |
2574 |
2724 |
2924 |
3224 |
3424 |
Высота |
- HF, мм |
2415 |
2550 |
2700 |
2850 |
3000 |
3200 |
3500 |
3700 |
- HK, мм |
2415 |
2560 |
2710 |
2900 |
3025 |
3270 |
3570 |
3770 |
Камера сгорания |
- длина, мм |
4485 |
4714 |
4913 |
5362 |
5661 |
6330 |
6828 |
7266 |
- ø, мм |
1092 |
1177 |
1267 |
1344 |
1450 |
1530 |
1606 |
1706 |
Дверца горелки |
- глубина, мм |
257 |
257 |
257 |
259 |
259 |
259 |
294 |
294 |
- HB, мм |
1200 |
1275 |
1350 |
1425 |
1500 |
1600 |
1750 |
1850 |
Опорная рама |
- LGR, мм |
4280 |
4480 |
4650 |
5050 |
5320 |
6000 |
6390 |
6790 |
- BGR, мм |
1510 |
1520 |
1610 |
1630 |
1890 |
1890 |
2100 |
2100 |
- швеллер, мм |
220 |
240 |
240 |
280 |
280 |
280 |
320 |
320 |
Расстояние |
- A1, мм |
3130 |
3100 |
3250 |
3430 |
3100 |
3780 |
3940 |
4340 |
- A2, мм |
800 |
1000 |
1000 |
1200 |
1800 |
1800 |
2000 |
2000 |
- A3, мм |
1000 |
1100 |
1100 |
1100 |
1100 |
1100 |
1200 |
1200 |
Слив |
- ELK, DN |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
- ELA, DN |
3/4” |
3/4” |
3/4” |
3/4” |
3/4” |
3/4” |
3/4” |
3/4” |
Рабочий вес2), т |
16,0 |
19,5 3) |
23,2 3) |
28,5 3) |
32,8 3) |
42,2 3) |
55,1 3) |
65,6 3) |
Вес с упаковкой для исполнения 6 бар, т |
9,3 |
11,4 |
13,4 |
16,5 |
19,3 |
24,7 |
30,8 |
36,7 |
Вес с упаковкой для исполнения 10 бар, т |
10,8 |
13,0 |
15,7 |
18,6 |
21,9 |
27,0 |
34,4 |
38,8 |
Объем воды, м3 |
6,7 |
8,1 |
9,8 |
12,0 |
13,5 |
17,5 |
24,3 |
28,9 |
Объем газа, м3 |
7,13 |
8,91 |
10,55 |
13,04 |
15,62 |
20,41 |
25,27 |
31,76 |
Содержание CO2 |
- дизтопливо, % |
13,5 |
- газ, % |
10,5 |
Необходимый напор (тяга), Па |
0 |
Масимально допустимая температура 4), °C |
115 |
Допустимое избыточное рабочее давление, бар |
6, 10 |
№ сертификата на отопительный котел |
Допуск в соответствии с Правилами эксплуатации газовых приборов
DRGL 97/23/EG. |
Знак CE, идент. номер изделия |
CE-0085BO0396 |
Примечания:
1) При повышенных требованиях к эмиссиям возможно потребуется проставка дверцы горелки. За счет этого незначительно увеличится длина L
2) Рабочий вес (исполнение 6 бар) складывается из веса котла, горелки, системы управления, арматуры и трубопроводов котла
3) Без учета веса горелки и труб обвязки
4) Наивысшая допустимая граница срабатывания STB (предохранительного ограничителя температуры). Максимальная задаваемая температура подающей линии = граница срабатывания STB – 5 ÷ 7 K.
|
